Anziehen der Wasserpumpe für Fahrzeuge mit neuer Energie

{{{sourceTextContent.subTitle}}}

smart schraubendreher, danikor, schrauben festziehen in neue energie fahrzeug wasserpumpe

{{{sourceTextContent.description}}}

Sicherstellung der Qualität des Anziehens bei der Montage der Umwälzpumpe in Wärmemanagementsystemen für neue Energiefahrzeuge

Am Beispiel der Umwälzpumpe im Thermomanagementsystem von New-Energy-Vehicles: Dieses Bauteil sorgt für eine effiziente Wärmeabfuhr durch Kühlmittelumwälzung. Sie stellt extrem hohe Anforderungen an die Dichtheit, die Strukturstabilität und die Montagekonstanz, was wiederum die Anforderungen an die Schraubprozesse erhöht.

Häufige Fehlerquellen beim Anziehen der Umwälzpumpe
Drehmomentüberschreitung/-verfall

Bei harten Verbindungen, wie z. B. Metallgehäusen, kann es beim Anziehen mit hoher Geschwindigkeit an der Kontaktfläche durch unsachgemäße Kontrolle leicht zu einer "Drehmomentüberschreitung" kommen, wodurch das Enddrehmoment die vorgegebenen Grenzwerte überschreitet.

Bei weichen Verbindungen mit Kunststoffkomponenten ist ein Drehmomentabfall unvermeidlich, der zu einer unzureichenden Klemmkraft und zum Versagen des Anzugs führt.

Schwimmende Schrauben und abgenutzte Gewinde

Schwimmende Schrauben können in zwei Formen auftreten: (1) Erreichen des Soll-Drehmoments, aber die Schraube erreicht nicht die Kontaktfläche; (2) Erreichen des Soll-Drehmoments und die Schraube erreicht die Kontaktfläche, erzeugt aber keine effektive Klemmkraft.

Abgerissene Gewinde bezeichnen Gewindeschäden, die zum Versagen der Klemmkraft führen.

Diese häufigen Anziehfehler können, wenn sie nicht sofort behoben werden, zu einer unzureichenden Endklemmkraft führen. Während des Fahrzeugbetriebs können sich Schrauben unter dynamischer Belastung lösen, was zu Kühlmittelleckagen führt und die Leistung und Sicherheit des Fahrzeugs stark beeinträchtigt.

Multi-Strategie-Kontrolle zur Sicherstellung der Anzugsqualität

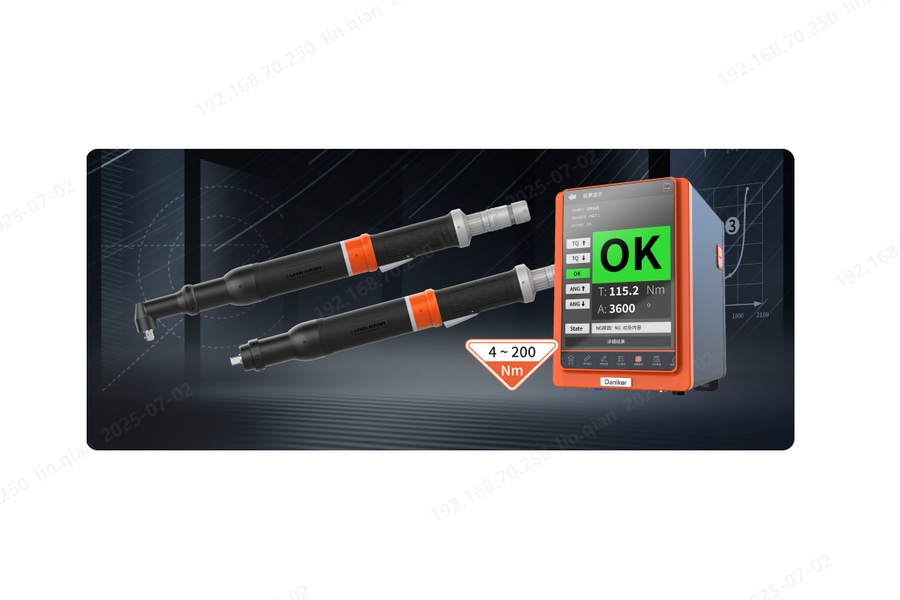

Die Schraubendreher der TTC-Serie von Danikor unterstützen eine flexible Konfiguration von Strategien, um unterschiedlichen Materialien und Verbindungsstrukturen gerecht zu werden:

Harte Verbindungen: In der Regel wird eine zweistufige Anzugsstrategie "Hochgeschwindigkeits-Voranzug + langsamer Endanzug" verwendet. Zunächst erfolgt ein Voranzug mit hoher Drehzahl bis zur Kontaktfläche, gefolgt von einem Endanzug mit niedriger Drehzahl bis zum Zielmoment. Dies verhindert ein Überdrehen und verbessert gleichzeitig die Präzision des Endanzugs.

Weiche Verbindungen: Es kann eine mehrstufige Anzugsstrategie angewandt werden, bei der das Drehmoment stufenweise aufgebracht wird, um den Drehmomentabfall wirksam zu reduzieren und die endgültige Klemmkraft zu gewährleisten.

Darüber hinaus sind die Schraubendreher mit vorkonfigurierten Strategievorlagen ausgestattet, die eine schnelle Konfiguration der Anzugsstrategien ermöglichen. Die Echtzeit-Überwachung des Schraubvorgangs, die Aufzeichnung der Schraubdaten und die Optimierung der Schraubstrategien verbessern die Qualität der Verschraubung zusätzlich.

Intelligente Fehlersicherung und Datenrückverfolgbarkeit über den gesamten Prozess
Das TTC-Tool verwendet sowohl Sensor- als auch Stromformen, um festzustellen, ob das Drehmoment qualifiziert ist. Durch die Einstellung von Parametern wie Drehmoment und Winkel kann es abnormale Probleme wie schwimmende Schrauben und abgenutzte Gewinde in Echtzeit überwachen. Darüber hinaus kann es die Überwachung von stark schwimmenden Schrauben, abgenutzten Gewinden und wiederholten Anzugsfehlern einfach aktivieren und so die Betriebsschwelle senken.

Der gesamte Schraubprozess zeichnet Schlüsseldaten wie Steigung, Drehmoment, Winkel und Schritte auf und lädt diese Daten in Echtzeit in das MES-System hoch. Das System unterstützt die Anzeige und Überlagerung historischer Anzugskurven und gewährleistet so die Rückverfolgbarkeit der Anzugsergebnisse.

Darüber hinaus entspricht die Kommunikationsverbindung dem OP-Protokoll nach Industriestandard, und der Werkzeugwechsel erfolgt durch "Plug and Play", was den Einsatz und die Wartung erleichtert.
