Welche Rolle spielt die X-Achse bei einem Schraubautomaten?

{{{sourceTextContent.subTitle}}}

automatischer Schraubendreher, elektrischer Schraubendreher mit Drehmomentkontrolle, elektrischer Industrieschraubendreher

{{{sourceTextContent.description}}}

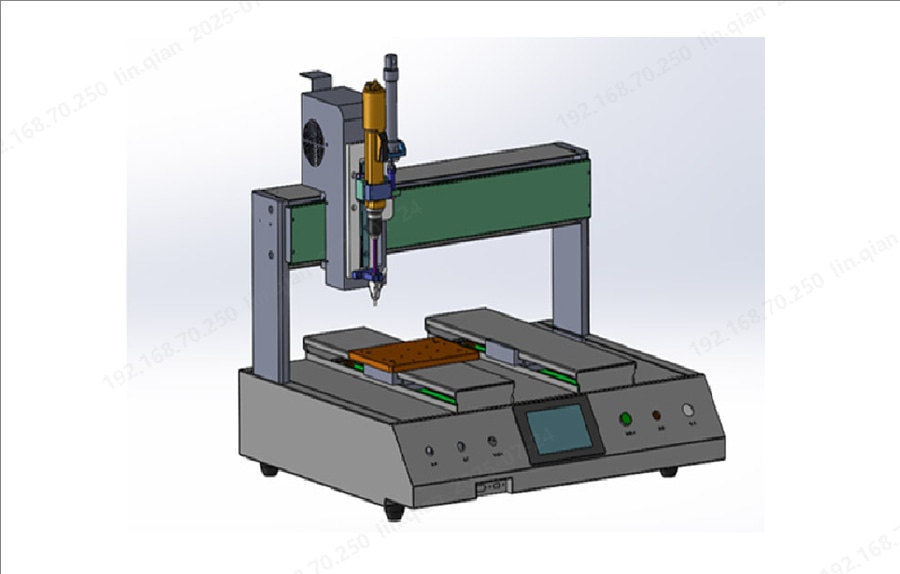

Ein Schraubautomat ist ein Automatisierungsgerät, das mit Hilfe von Motoren, Positionssensoren und anderen Komponenten Schrauben zuführt, sie auf das Loch ausrichtet und mit dem vorgegebenen Drehmoment anzieht. Anschließend wird das Anzugsergebnis mit Hilfe von Drehmomentprüfern und Positionssensoren überprüft. Je nach Koordinatenkonfiguration werden diese Maschinen in kartesische, sphärische, zylindrische und andere Formate unterteilt. Unter ihnen ist das dreiachsige kartesische Modell das ausgereifteste und am weitesten verbreitete - insbesondere für kleine Schrauben in Produkten wie Computern, Tastaturen und Mobiltelefonen.

Warum eine dreiachsige kartesische Konstruktion?
Bewährte Technologie mit jahrzehntelanger Entwicklung.

Die geradlinige Bewegung vereinfacht die Programmierung und garantiert eine genaue Steuerung jeder Station.

Kompakte Stellfläche und geringe Störungen ermöglichen Hochgeschwindigkeitsbetrieb mit minimalen Ausfallzeiten.

Achsenfunktionen
Die Maschine verwendet ein kartesisches Koordinatensystem (X, Y, Z), das von Servomotoren angetrieben und von Präzisionslinearschienen und -gleitern geführt wird, um Wiederholbarkeit zu gewährleisten.

X-Achse (horizontal)
- Angetrieben von einem X-Achsen-Servomotor.
- Bewegt den Schlitten der Z-Achse nach links und rechts.
- Zusammen mit der Z-Achse positioniert sie den Schraubendreherbit über dem Schraubenaufnahmepunkt und dann über dem Zielloch.

Y-Achse (vertikal)
- Bewegt die Werkstückplattform nach oben und unten, um das Teil auf die richtige Höhe zu bringen.

Z-Achse (vertikal)
- Wird auf dem X-Achsenschlitten montiert.
- Ein in zwei Richtungen verstellbarer Zylinder auf dem Schlitten der Z-Achse bewegt den Schraubendrehereinsatz nach oben und unten.
- Eine Pufferfeder dämpft den Aufprall, wenn der Bit die Schraube berührt, und verhindert so eine Beschädigung, wenn das Loch leicht falsch ausgerichtet ist.

Kurz gesagt, die X-Achse ist der horizontale "Arm", der den Schraubendreher-Bit von der Schraubenzuführung bis zur exakten Position des Bohrlochs transportiert und im Zusammenspiel mit der Z-Achse den Pick-and-Drive-Zyklus schnell und präzise durchführt.
