Was ist eine Spannungskurve？

{{{sourceTextContent.subTitle}}}

automatischer Schraubenanzug, Anzugskurve, Drehmomentschraubendreher

{{{sourceTextContent.description}}}

Als "Barometer" für die Anzugsqualität kann die Anzugskurve in Echtzeit erkennen, ob der Anzugszustand während des Anziehens abnormal ist, und anhand der Merkmale der Kurve auf die Art der aufgetretenen Probleme schließen, was auch eine große Rolle bei der Fehlerverhütung bei der Schraubenmontage spielt.

Was ist die akzeptable Anzugskurve?

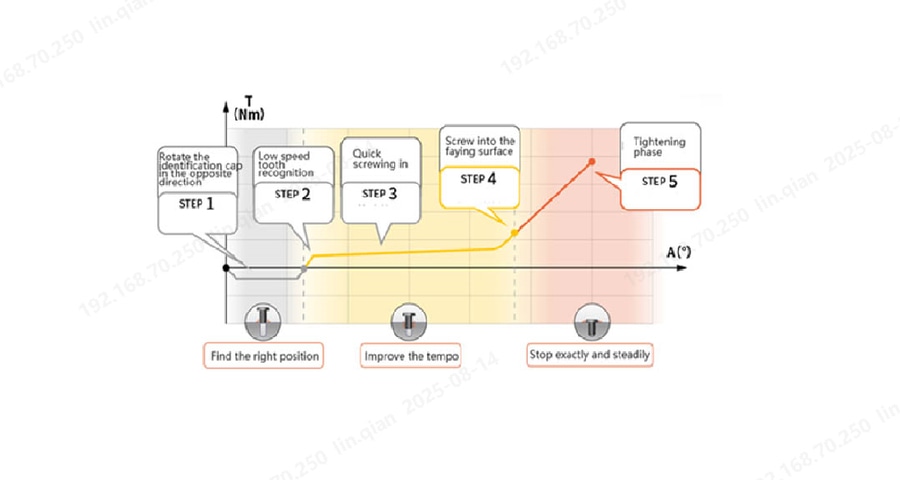

Die Anzugskurve spiegelt den gesamten Prozess des Anziehens einer Schraube wider, von der Umkehrung der Kappe, der Erkennung von Zähnen mit niedriger Geschwindigkeit, dem schnellen Verschrauben, dem Verschrauben und der Montage bis hin zur Anzugsphase, wobei das Drehmoment in Echtzeit mit dem sich ändernden Pfad des Verschraubungswinkels überwacht werden kann.
Gleichzeitig kann die Anzugskurve genauer wiedergeben, ob es Fehler und Defekte in jedem Schritt gibt, und einen Alarm auslösen. Daher ist es sehr wichtig, die Anzugskurve in der Technologie zur Fehlervermeidung in der automatischen Montagelinie zu untersuchen. Welche Rolle kann sie spielen?

Durch die Analyse der tatsächlichen Multigruppenkurve kann ein strengerer Montageprozess entwickelt werden;

Im Überwachungsprozess kann der potenzielle Fehler durch die Anpassung einer großen Anzahl korrekter Kurven gefunden werden;

Die Prozessmenge jedes Anzugsschritts kann ermittelt und die Fehlervermeidung kann entsprechend eingestellt werden.

Es kann die Ursache des tatsächlichen Montagefehlers mit qualifizierten Anzugsergebnissen analysieren und den fehlerhaften Prozess beim Anziehen verfolgen.

Die statistische Analyse einer großen Anzahl von Daten zeigt, dass die Anzugskurve eine relative Stabilität aufweist. Wenn die Anzugsparameter (Werkstück, Montageumgebung, Programmparameter usw.) unverändert bleiben, ist die Kurve desselben Anzugspunktes im Wesentlichen konsistent. In dieser Hinsicht kann die gemessene Anzugskurve mit der Standardkurve in der tatsächlichen Anwendung in der Produktionslinie verglichen werden. Anhand der Differenzanalyse lässt sich feststellen, ob der Anzug qualifiziert ist und wo das Problem liegt!

Während des Anziehvorgangs kann die Anziehkurve Anomalien in Echtzeit erkennen, was den Vorteil hat, dass sie intelligenter ist als die herkömmliche Methode zur Überprüfung der Anziehqualität. Die rationelle Nutzung der Anzugskurve kann eine solidere Datengrundlage für die nachfolgende Technologie zur Vermeidung von Anzugsfehlern, die Echtzeitüberwachung der versteckten Mängel, die automatische Identifizierung von Alarmen und die schnelle Analyse der Ursachen bieten. Die Erfolgsquote beim Anziehen könnte durch die datengesteuerte Aktion der Anziehungskurve verbessert werden, und die Anziehqualität ist sicherer, kontrollierbarer und zuverlässiger!
