Selbstschneidende Schrauben in Kunststoff: Warum das Drehmoment allein nicht ausreicht

{{{sourceTextContent.subTitle}}}

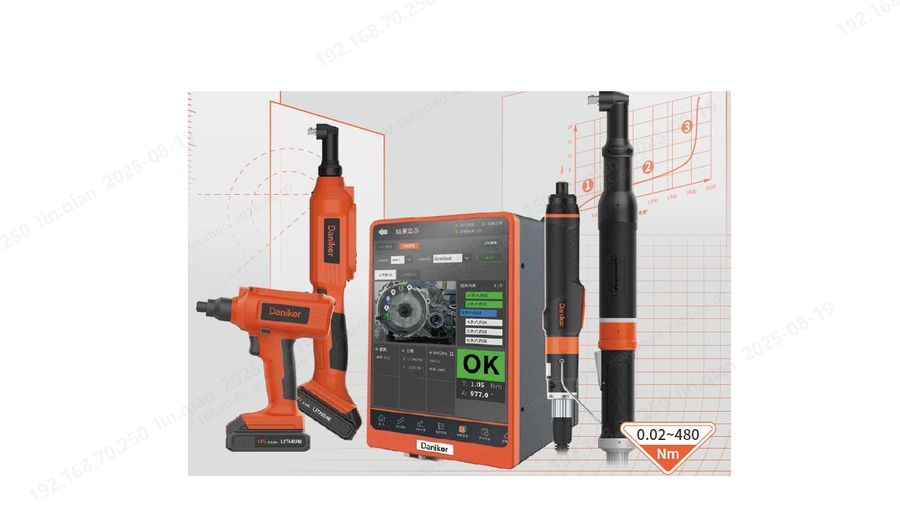

selbstschneidende Schrauben, elektrischer Schraubendreher mit Drehmomentkontrolle, Danikor

{{{sourceTextContent.description}}}

In der modernen Fertigung werden immer mehr Kunststoffteile verwendet. Deren selbstschneidende Schraubverbindungen müssen jedoch ganz anders gehandhabt werden als Metallverbindungen. Aufgrund der einzigartigen Eigenschaften von Kunststoffen ist eine reine Drehmomentkontrolle unzuverlässig. Im Folgenden erläutern wir, warum eine kombinierte Drehmoment- und Winkelstrategie unerlässlich ist.

1 Besonderheiten beim Anziehen von Kunststoffen
1.1 Materialunterschiede
Kunststoffe haben einen niedrigen Elastizitätsmodul und eine hohe Dehnbarkeit, so dass sich die Teile leicht verformen.

Die geringe Härte bedeutet, dass das Gewinde ausreißen oder die Nabe reißen kann, wenn sie zu fest angezogen wird.

1.2 Das Drehmoment erreicht das Ziel zu früh
Wenn die Schraube ihr Gewinde schneidet, erzeugt der weiche Kunststoff ein hohes "Anzugsdrehmoment" Wenn der Schrauber bei einem vorgegebenen Drehmoment stoppt, kann die Schraube noch über der Sitzfläche schweben, was zu einem inakzeptablen "Schwimmer"-Fehler führt.

1.3 Gefahr des Überdrehens
Sobald der Schraubenkopf den Kunststoff berührt, kann eine weitere Drehung das Gewinde ausreißen oder das Teil reißen, bevor das Drehmoment so weit ansteigt, dass eine konventionelle Abschaltung ausgelöst wird.

2 Die Notwendigkeit der Winkelüberwachung
2.1 Definieren Sie ein Drehmoment-Winkel-Fenster
In Labortests werden ein sicherer Drehmomentbereich und ein entsprechendes Winkelfenster ermittelt. Dieses Fenster basiert auf der Kunststoffsorte, der Nabengeometrie, der Schraubengröße und der angestrebten Vorspannkraft.

2.2 Überwachung in Echtzeit

Während der Produktion protokolliert die Steuerung sowohl das Drehmoment als auch den Winkel. Eine Verbindung wird nur akzeptiert, wenn:
- Drehmoment ≥ untere Drehmomentgrenze, und
- der Winkel innerhalb des vordefinierten Bereichs liegt.

Diese Zwei-Kriterien-Methode verhindert sowohl ein Schwimmen (Drehmoment OK, Winkel zu niedrig) als auch ein Überdrehen (Drehmoment OK, Winkel zu hoch) und sorgt so für zuverlässige Kunststoffverbindungen und einen höheren Ertrag.

In der Praxis sollten Unternehmen die Drehmoment-Winkel-Hüllkurve für jede Kunststoff-Schrauben-Kombination festlegen und sie in der Linie durchsetzen. Dieser einfache zusätzliche Schritt vermeidet kostspielige Fehler und garantiert gleichbleibende, qualitativ hochwertige Baugruppen.
