Kalibrierung eines elektrischen Drehmomentschraubers

{{{sourceTextContent.subTitle}}}

Elektrischer Drehmoment-Schraubendreher, Elektrischer Drehmoment-Schraubendreher Kalibrierung, Smart-Schraubendreher

{{{sourceTextContent.description}}}

Das Werkzeug zur Kalibrierung eines elektrischen Drehmomentschraubendrehers wird als Kalibrator bezeichnet. Kalibratoren können im Allgemeinen in zwei Typen unterteilt werden: integrierte Kalibratoren und geteilte Kalibratoren.

(1) Integrierter Kalibrator
Ein integrierter Kalibrator ist ein Gerät, bei dem das Anzeigeinstrument und der Sensorschaft in einer Einheit zusammengefasst sind.
Merkmale: Kompakte Größe, leicht zu transportieren.

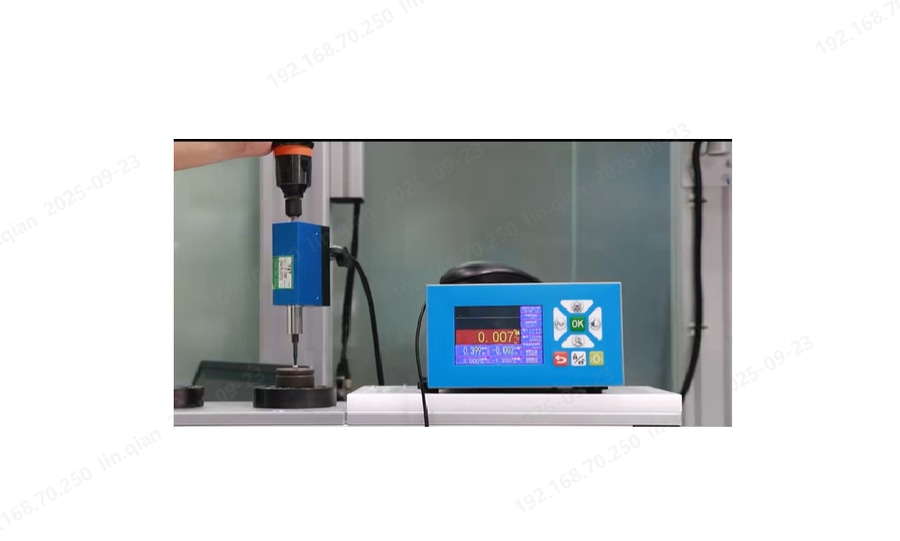

(2) Geteilter Kalibrator
Wie der Name schon sagt, sind Anzeigegerät und Sensor getrennt und während des Gebrauchs durch ein Kabel verbunden.
Merkmale: Praktisch zum Ablesen während der Kalibrierung, einfach zu warten und zu reparieren.
Die Genauigkeit der Kalibratoren beträgt in der Regel ±0,5 %.

Kalibrierungsmethoden
Es gibt zwei Methoden zur Kalibrierung elektrischer Drehmomentschraubendreher: statische Kalibrierung und dynamische Kalibrierung.

(1) Statische Kalibrierung
Dies ist eine einfache und praktische Kalibrierungsmethode. Um diese Methode anzuwenden, benötigt der Benutzer einen hochpräzisen digitalen Drehmomentschlüssel.
Nachdem der elektrische Drehmoment-Schraubendreher in den statischen Drehmoment-Kalibrierungsmodus übergegangen ist, verwenden Sie den Schlüssel, um den zu kalibrierenden Zielkopf anzuziehen. Vergleichen Sie dann den auf der Wellenkontrolleinheit angezeigten Drehmomentwert mit dem auf dem Schraubenschlüssel angezeigten Wert.
Bei dieser Art von Drehmomentschraubern kann die statische Kalibrierung, wenn sie korrekt durchgeführt wird, sehr genau sein. Probieren Sie es mehrmals aus, um die Konsistenz zu überprüfen. Wenn der Bediener nicht geübt ist, kann es im Allgemeinen zu einer gewissen Differenz zwischen den beiden Messwerten kommen. Dies ist kein Problem - solange die Abweichung gering oder relativ konstant ist, beweist dies, dass der elektrische Drehmomentschrauber zuverlässig ist.

Wenn Sie keinen digitalen Drehmomentschlüssel, aber einen Wellenkalibrator haben, können Sie den Kalibrator zunächst an den Schraubenkopf anschließen und dann einen normalen Schraubenschlüssel zum Anziehen des Kalibrators verwenden. Danach vergleichen Sie den Wert auf dem Kalibrator mit dem Wert, der auf der Wellenkontrolleinheit angezeigt wird.

(2) Dynamische Online-Kalibrierung
Die dynamische Kalibrierung ist eine zuverlässigere Methode zur Kalibrierung elektrischer Drehmomentschraubendreher, aber sie ist komplizierter in der Durchführung.
Bei dieser Methode benötigen Sie bei mehreren Wellen mehrere Wellenkalibratoren, um sie gleichzeitig zu kalibrieren. Dies kann jedoch für den Benutzer sehr kostspielig sein. Deshalb bieten wir Kalibrierungszubehör an.

Während der Kalibrierung setzen Sie den Kalibrator auf die zu kalibrierende Welle und das Zubehör auf die anderen Wellen. Nach der Einrichtung können Sie mit der Kalibrierung fortfahren, ohne in den statischen Kalibriermodus zu wechseln. Wenn jede Welle über einen Kalibrator verfügt, drücken Sie einfach die Starttaste auf dem Bedienfeld, um einen normalen automatischen Anziehvorgang zu starten. Vergleichen Sie dann die Drehmomentwerte des Kalibrators und der entsprechenden Wellenkontrolleinheit, um zu sehen, ob sie übereinstimmen.

Wenn Sie nur einen Kalibrator haben, gehen Sie wie folgt vor:

A. Stellen Sie den Wellenwahlschalter an der Bedieneinheit auf die Welle, die Sie kalibrieren möchten.
B. Schließen Sie den Kalibrator an die zu kalibrierende Welle an.
C. Setzen Sie ein Zubehörteil auf die Diagonalwelle oder eine andere Welle.
D. Drücken und halten Sie die Taste für die Vorwärtsdrehung auf dem Bedienfeld (nicht loslassen, bis das System automatisch stoppt). Vergleichen Sie dann den auf dem Kalibrator angezeigten Wert mit dem Wert auf der Wellenkontrolleinheit, um zu prüfen, ob eine Abweichung vorliegt.

Wird bei der Kalibrierung eine große Abweichung festgestellt, die nicht den Produktionsanforderungen entspricht, muss der elektrische Drehmomentschraubendreher möglicherweise eingestellt werden.
Hinweis: Jede Einstellung muss von einem Techniker genehmigt werden. Versuchen Sie nicht, die Einstellung selbst vorzunehmen, um eine Beschädigung des elektrischen Drehmomentschraubers oder eine Beeinträchtigung der Produktqualität zu vermeiden.
