Servo-Schraubendreher Standard für die Erkennung von Schraubenschwimmern

{{{sourceTextContent.subTitle}}}

Servo-Schraubendreher, drehmomentgesteuerter Schraubendreher, Lösung zur Erkennung von Schraubenschwankungen

{{{sourceTextContent.description}}}

Bei den meisten mechanischen Produkten ist die Verschraubung die häufigste Art, Teile zu verbinden.
In Fernsehgeräten, Mobiltelefonen, Kameras und anderen elektronischen Geräten werden große Mengen von Schrauben mit einem Nenndurchmesser von weniger als 5 mm verwendet, und "Schraubenschwimmen" (der Kopf steht von der Oberfläche ab) ist ein häufiger Fehler.
Dieser Fehler kann zu irreversiblen Schäden an der Gewindebuchse oder der Leiterplatte führen und muss daher bei der Qualitätskontrolle von Schlössern vermieden werden.

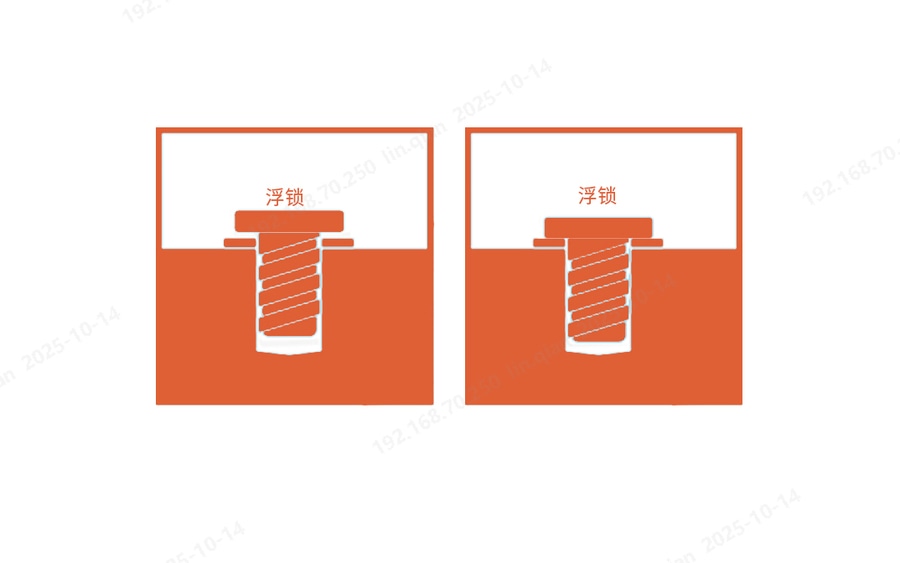

Was ist Schraubenschwimmen?
Die Schraube erreicht das Soll-Drehmoment (z. B. 0,7 N-m), bevor sie die programmierte Tiefe erreicht hat; der Schrauber hält an und meldet "OK", aber die Verbindung ist nicht wirklich geklemmt.
Eine manuelle Nachziehkurve zeigt, dass der Spitzenwert von 0,7 N-m nur eine abnormale Spitze war, die durch Grate an der Bohrung, Grate an der Schraube, eine örtlich erhöhte Stelle am Teil usw. verursacht wurde.

Beschränkungen herkömmlicher Schrauber
Herkömmliche Elektroschrauber können kein Spiel erkennen; sie melden nur einen Fehler, wenn der Spalt bereits > 2 mm ist.
Es gibt immer noch keinen universellen Standard für das Spiel.
Bestehende Methoden sind:

Drehmomentprüfung: Vergleich des aufgezeichneten Spitzenwerts mit einem Referenzwert - indirekt und nicht in der Lage, die tatsächliche Höhe zu messen.

Laser-Distanzsensor: genau, aber zusätzliche Station und Kosten.

Servo-Schrauber-Lösung
Ein Servoschrauber misst sowohl das Drehmoment als auch die Spindelverschiebung in Echtzeit mit seinem eingebauten Drehgeber und linearen Maßstab.
Die Software vergleicht die erreichte Position mit der programmierten Einschraubtiefe und entscheidet sofort, ob die Schraube richtig sitzt:

richtig sitzt, oder

schwimmt.

Durch das Schließen der Drehmoment-Positions-Schleife innerhalb desselben Werkzeugs ermöglicht der Servoantrieb eine direkte, quantitative Schwimmerkontrolle ohne zusätzliche Sensoren, wodurch die Taktzeit kurz und die Qualität hoch bleibt.
