Vollständige Analyse des Anzugsverfahrens und der Drehmomentkontrolle für Kabelbaumschrauben

{{{sourceTextContent.subTitle}}}

anziehen von Kabelbaumschrauben, Drehmomentwerkzeuge, automatische Schraublösungen für die Kabelbaummontage im Automobilbereich

{{{sourceTextContent.description}}}

Bei der Herstellung von Kabelbäumen für Kraftfahrzeuge sind Schraubenverbindungen ein zentrales Element, um die Sicherheit und Zuverlässigkeit des elektrischen Systems zu gewährleisten. Schrauben der Spezifikationen M5, M6 und M8 werden häufig in der Zentralelektrik, in den Sicherungskästen der vorderen und hinteren Fahrgastzelle sowie in den Plus- und Minuspolen der Kabelbäume verwendet. Diese Verbindungspunkte haben die wichtigen Funktionen der Hochstromübertragung und des Stromkreisschutzes. Eine Lockerung oder ein schlechter Kontakt kann im besten Fall zu elektrischen Ausfällen, im schlimmsten Fall zu einer Überhitzung der Leitungen oder zur Selbstzündung des Fahrzeugs und anderen schweren Unfällen führen.

In Kfz-Kabelbäumen bestehen die Klemmkörper in Schraubverbindungen meist aus Kupfer und Zink, die als weiche Verbindungen gelten. Beim Anziehen muss darauf geachtet werden, dass die Klemmen nicht zu fest angezogen werden, was zum Bruch der Klemmen führen könnte. Um die Zuverlässigkeit der angezogenen Schrauben zu gewährleisten, müssen bei Bedarf Methoden zur Erhöhung der Reibung angewandt werden, wie z. B. die Verwendung von Sicherungsmuttern, das Hinzufügen von Federringen und Flanschmuttern mit Gewinde sowie die Anwendung eines angemessenen Anzugsdrehmoments, um sicherzustellen, dass die Klemmkraft der Schraubverbindung den Anforderungen des Produktdesigns entspricht.

Achten Sie genau auf den Unterschied zwischen statischem und dynamischem Drehmoment, um einen Drehmomentabfall aufgrund von Wärmeausdehnung und -kontraktion zu vermeiden: Einfach ausgedrückt, ist das dynamische Drehmoment der vom Anziehwerkzeug während des Anziehens der Kabelbaumschraube eingestellte Wert, der zum Anziehen des Sicherungskastens oder der Ösenklemme des Kabelbaums verwendet wird; das statische Drehmoment ist der vom Qualitätsprüfer bei der Prüfung der Kabelbaumschraube mit einem Zeiger oder einem digitalen Drehmomentschlüssel ermittelte Drehmomentprüfwert. Das dynamische Drehmoment ist die von General Motors anerkannte Anzugsmethode. Bei der Nachprüfung von Schrauben mit einem Handschlüssel wird das statische Drehmoment verwendet, aber das statische Drehmoment ist keine von General Motors anerkannte Anzugsmethode. General Motors ist der Meinung, dass das dynamische Drehmoment genauer ist und eine bessere Wiederholbarkeit aufweist als das statische Drehmoment.

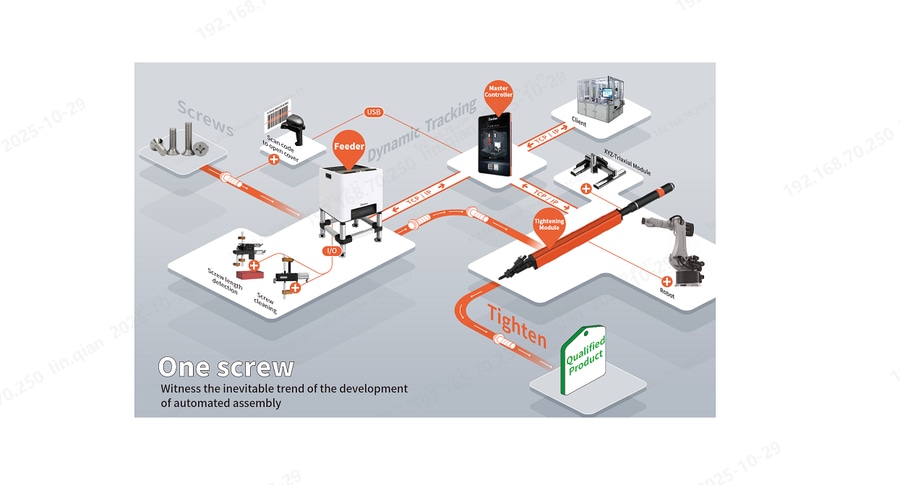

Der sensorgestützte intelligente Elektroschrauber von Danikor hat eine 6σ-Genauigkeit von ±5% über den gesamten Drehmomentbereich und kann eine Vielzahl von Anzugsstrategien bieten. Während des Schraubvorgangs kann er Daten wie Steigung, Drehmoment, Winkel und Schritte in Echtzeit aufzeichnen und überwachen. Die Anzugskurve wird dynamisch angezeigt, so dass Probleme wie schwimmende Schrauben oder abgenutzte Gewinde rechtzeitig erkannt werden können. Das Gerät verfügt außerdem über Datenaufzeichnungs- und -speicherfunktionen, die eine spätere Rückverfolgbarkeit des Anzugsstatus jeder Schraube erleichtern und eine starke Datenunterstützung für die Qualitätskontrolle der Kabelbaummontage bieten.

In der Regel konzentrieren sich die Schrauben der Kabelbaumkomponenten in der Zentralelektrik und im Stromverteilerkasten, und bei den anzuziehenden Objekten handelt es sich meist um Ösenklemmen mit großem Durchmesser und Messersicherungen. Wenn es der Platz in der Werkstatt zulässt, sollte daher ein unabhängiger Arbeitsplatz für das Anziehen der Schrauben eingerichtet werden, der von der Hauptlinie für die Kabelbaummontage getrennt werden kann.

Nach dem Anziehen der Schrauben von Sicherungskästen und -komponenten für Kfz-Kabelbäume muss eine statische Drehmomentprüfung oder eine 100%ige sekundäre Drehmomentprüfung durchgeführt werden, um sicherzustellen, dass der Schraubenanzug den Anforderungen der Produktkonstruktion entspricht. Für die Drehmomentprüfung oder die sekundäre Überprüfung der Schraubenanzugswerkzeuge sollte ein digitaler Drehmomentschlüssel ausgewählt werden. Stellen Sie zunächst den Spitzenwert des Prüfdrehmoments am digitalen Drehmomentschlüssel ein. Wenn das geprüfte Schraubendrehmoment den eingestellten Wert erreicht, gibt der digitale Drehmomentschlüssel ein akustisches Signal oder eine grüne Lichtanzeige aus.

Die Zuverlässigkeit des Anziehens von Kabelbaumschrauben wirkt sich direkt auf die Qualität und Zuverlässigkeit des Kabelbaums aus und steht in direktem Zusammenhang mit der Fahrsicherheit und Zuverlässigkeit des Fahrzeugs. Daher ist es von entscheidender Bedeutung, auf den korrekten Anzug und die Zuverlässigkeit der Schrauben in den Kabelbaumkomponenten zu achten und diesen sicherzustellen.
