Automatisches Zuführen und Anziehen von Schrauben in der Turboladerindustrie

{{{sourceTextContent.subTitle}}}

Automatische Schraubenzuführung und Anziehen, Automatische Schraubenzuführung & Anziehen im Turbo-Charger, Danikor

{{{sourceTextContent.description}}}

Turbolader sind Schlüsselkomponenten in der Automobilindustrie, der Luft- und Raumfahrt und im Verteidigungsbereich. Eine typische Einheit besteht aus einem Rotor, einem Kompressor, einem Dichtungssatz, einem Mittelgehäuse und einem Lagersystem. Die Montagetoleranzen sind extrem eng, so dass die Hersteller modernste Fertigungs- und Befestigungstechnologien einsetzen und strenge Normen einhalten müssen. Im Folgenden wird gezeigt, wie die Schraubenzuführungs- und Verschraubungslösungen von Danikor in diesem Sektor eingesetzt werden.

Eigenschaften von Verbindungselementen in Turboladern

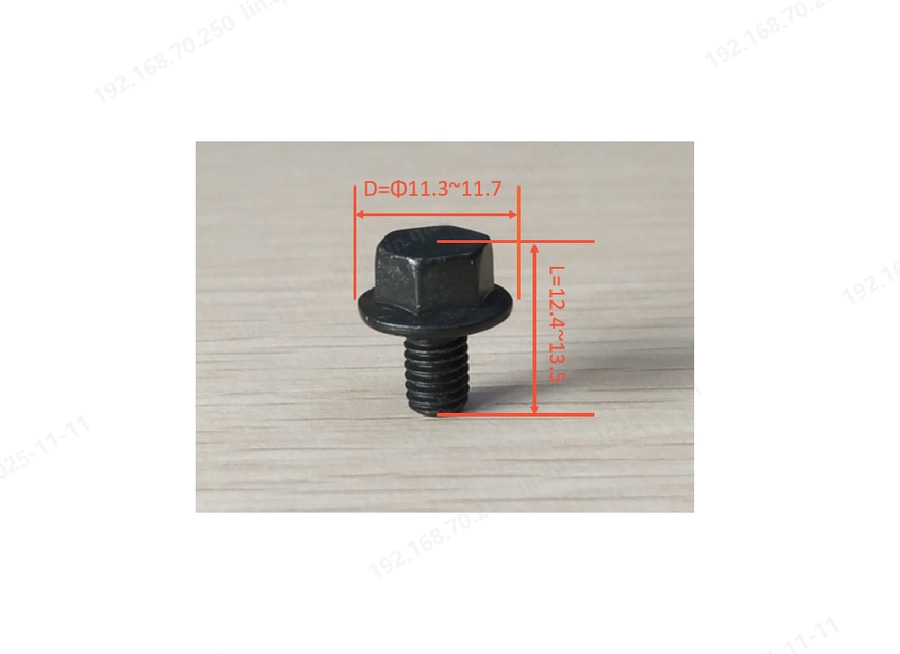

Die Schrauben sind in der Regel kurz, klein, mit großem Kopfdurchmesser und Außenhex- oder Torx-Antrieb.
Beispiel: L / D = 1,05. Wenn das Verhältnis von Länge zu Durchmesser < 1,3 ist, kann der Kontaktwinkel unter 30° sinken, was zu einem Verklemmungsrisiko im Inneren des Blasrohrs führt.
Danikor-Lösungen

Seitlich montiertes "Blow-and-Suck"-Modul - der Stufenförderer liefert die Schraube an eine Aufnahmestation, wo sie sofort vakuumiert und angetrieben wird.

Blow-and-Suck"-Modul mit schwenkbarem Außenhex - die Schraube wird entlang einer Schiene zum Mundstück transportiert und dann an die Schraubstation übergeben.
Stufenzuführung deckt M2 - M24 Schrauben ab

Klemmquote < 0,02 %

Geräuscharm - spezielle Struktur reduziert den Schlagschall

Saubere Zuführung - kein Rütteltopf, minimale Verschmutzung, optionales Staubentfernungsmodul

Poka-yoke - Öffnen des Deckels mit Scan-Code, Längenkontrolle, etc.

Skala für Anzugsschwierigkeiten
Planar < einseitiges Übermaß ≤ mehrseitiges Übermaß ≤ Übermaß mit Gegenbohrung
Entsprechende Zuführstrategie:
Blasen → Blasen / Blasen-Lutschen → Saugen / Blasen-Lutschen → Blasen-Lutschen

A. Planare Verbindung - Standard-Blasmodul

Keine umgebenden Hindernisse

Einfaches und leichtes Gewicht

B. Störung vorhanden - Blow-Suck-Modul

Hindernisse rund um den Chef

Kompakte Räume

Robustes Mundstück

Keine Reibung zwischen Klemmbacken und Saugrohr → lange Lebensdauer des Rohrs

C. Kleine LDR-Schrauben - seitlich montierter Blow-Sauger

Schrauben mit LDR < 1,3

Enge Abstände

Hindernisse in der Nähe

D. Große LDR-Schrauben - schwenkbares Blasmodul

Keine Hindernisse in der Umgebung

Geeignet für lange Schrauben

E. Gewichtsempfindliche Systeme - integriertes Anzugsmodul

Geringe bewegte Masse für Roboter oder Cobot

Enge Räume

Mensch-Roboter-Kollaboration

Diese Danikor-Pakete erhöhen die Genauigkeit, Geschwindigkeit und Stabilität bei der Montage von Turboladern und bieten den Herstellern eine solide Grundlage für eine qualitativ hochwertige Produktion in großen Stückzahlen.
