Wie erreicht man eine multidirektionale automatische Schraubverbindung?

{{{sourceTextContent.subTitle}}}

automatisches Schraubsystem, Multidirektionales automatisches Schraubsystem, Schraubenanzugsmodul

{{{sourceTextContent.description}}}

Im Bereich der automatisierten industriellen Montage ist die automatische Verschraubung in mehreren Richtungen ein zentraler Prozess für die Handhabung komplexer Produktstrukturen (z. B. mehrseitige Schraublöcher und unregelmäßige Werkstücke). Es muss nicht nur eine "multidirektionale Verriegelung" erreicht werden, sondern auch ein Gleichgewicht zwischen Produktionszykluszeit und Verriegelungsqualität. Aufgrund der unterschiedlichen Produkttypen und Anforderungen an die Produktionskapazität gibt es in den verschiedenen Unternehmen unterschiedliche Lösungen für die automatische Verschraubung. In diesem Artikel werden die Umsetzungsmethoden für die automatische Verschraubung in mehreren Richtungen unter zwei Gesichtspunkten näher erläutert: "Hohe Anforderungen an die Zykluszeit" und flexible Produktionsbedürfnisse". Er bietet Referenzen für die Auswahl von Unternehmenslösungen und trägt zur Verbesserung der Montageeffizienz und Produktkonsistenz bei.

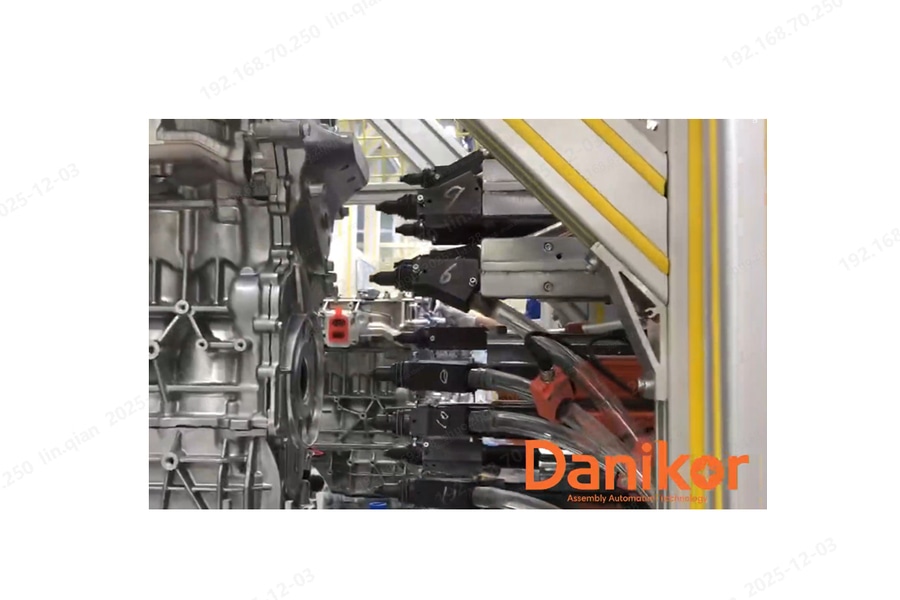

I. Synchrones Mehrspindel-Schrauben: Die "Effizienz-Wahl" für Szenarien mit hohen Zykluszeiten

Der Mehrspindel-Synchronanzug ist eine mehrdirektionale automatische Schraublösung, die für "hohe Taktzeitanforderungen und einzelne Produkttypen" entwickelt wurde. Durch kundenspezifische Spindelgruppen wird eine gleichzeitige Verriegelung mehrerer Schraubenlöcher erreicht, wodurch die Verriegelungszeit pro Werkstück erheblich verkürzt wird. Sie eignet sich für große, standardisierte Produktionsszenarien (z. B. Gehäuse für Haushaltsgeräte und die Montage von elektronischen Hauptplatinen).

(1) Grundprinzipien und Vorteile

Kundenspezifisches Design der Spindelgruppe: Basierend auf der Position, dem Winkel und der Anzahl der Produktschraubenlöcher können Sie die entsprechende Anzahl und den Neigungswinkel der Schraubspindeln anpassen. Jede Schraubspindel kann das Drehmoment und die Geschwindigkeit unabhängig voneinander einstellen, um sicherzustellen, dass alle Schraubenlöcher gleichzeitig verriegelt werden, wodurch Zeitverluste durch sequenzielles Verriegeln mit nur einer Spindel vermieden werden.

Signifikanter Vorteil der hohen Zykluszeit: Im Vergleich zum sequenziellen Verriegeln mit einer Spindel kann das synchrone Verriegeln mit mehreren Spindeln die Verriegelungszeit pro Werkstück auf etwa 1/(Anzahl der Spindeln) der ursprünglichen Zeit verkürzen (z. B. erhöht das synchrone Verriegeln mit 8 Spindeln die Effizienz um etwa das 8-fache), wodurch die Anforderungen an die Zykluszeit von Produktionslinien mit hoher Kapazität problemlos erfüllt werden.

Stabile Verriegelungsqualität: Alle Schraubspindeln sind durch dasselbe Steuersystem verbunden, mit einheitlicher Regelung der Drehmoment- und Winkelparameter, wodurch Parameterabweichungen, die durch manuelle Bedienung oder sequenzielles Verriegeln mit nur einer Spindel verursacht werden, vermieden werden und Defekte wie schwimmende Schrauben und abgenutzte Gewinde reduziert werden.

(2) Anwendbare Bedingungen und Vorsichtsmaßnahmen

Anwendbare Szenarien: Geeignet für langfristige Produktionsbedingungen mit einzelnen Produktmodellen und festen Schraubenlochpositionen, wie z. B. Motorabdeckungen und Waschmaschinenbedienfelder. Diese Produkte erfordern keine häufigen Geräteanpassungen, so dass die Effizienzvorteile der Mehrspindelsynchronisation voll genutzt werden können.

Eingeschränkte Flexibilität bei Modellwechseln: Aufgrund des kundenspezifischen Designs der Spindelgruppe erfordert der Wechsel von Produktmodellen den Austausch der gesamten Spindelgruppe und die Neueinstellung der Parameter, was zu längeren Umstellungszyklen und höheren Kosten führt. Dies führt zu längeren Umstellungszyklen und höheren Kosten. Es ist nicht für die Produktion von mehreren Sorten und kleinen Serien geeignet.

Kritische Vorplanung: Vor der Implementierung müssen die Daten der Produktschraublöcher (Positionskoordinaten, Winkel, Tiefe) genau erfasst werden, um sicherzustellen, dass die Spindelgruppe perfekt zu den Schraublöchern passt. Berücksichtigen Sie außerdem die Genauigkeit der Werkstückpositionierung und verwenden Sie Spannvorrichtungen zur Sicherung der Werkstücke, um zu verhindern, dass eine Verschiebung des Werkstücks während der Verriegelung die Ausrichtung der Spindelgruppe beeinträchtigt.

II. Einspindelige Verschraubung (Sechs-Achsen-Roboter + Abblas- und Vakuum-Modul): Die "Allround-Lösung" für die flexible Produktion

Einspindelige Schraubvorgänge in Kombination mit einem Sechs-Achs-Roboter und einem Blas- und Vakuummodul sind eine automatische Schraublösung, die ein Gleichgewicht zwischen "multidirektionaler Abdeckung" und "flexiblem Modellwechsel" schafft Durch die Nutzung der flexiblen Bewegungsbahn des Sechs-Achsen-Roboters und der stabilen Zuführung des Blas- und Vakuummoduls kann eine Verriegelung in jedem Winkel und jeder Position erreicht werden. Er eignet sich für Produktionsszenarien mit einer Vielzahl von Varianten und Spezifikationen (z. B. für die Montage von Automobilteilen und medizinischen Geräten).

(1) Kernkonfiguration und Vorteile

Sechs-Achsen-Roboter: Erzielung multidirektionaler Bewegung: Der Sechs-Achsen-Roboter verfügt über die Fähigkeit zur Bewegung in mehreren Freiheitsgraden, was eine flexible Einstellung des Winkels und der Position der Schraubspindel ermöglicht. Ob vertikale, horizontale oder schräge Verriegelung, er kann durch Programmierung eine 360°-Abdeckung erreichen und so problemlos mehrdirektionale Schraubenlöcher auf unregelmäßigen Werkstücken bearbeiten.

Blas-Vakuum-Modul: Stabile Zuführung + Defektvermeidung: Die duale Zuführungsstruktur von "Blaszuführung + Vakuumadsorption" wird übernommen. Die Blasfunktion kann Schrauben schnell zur Bitposition transportieren und so die Zuführeffizienz verbessern; die Vakuumadsorptionsfunktion kann Schrauben fest fixieren und so ein Kippen oder Fallenlassen von Schrauben (d.h. "krumme oder gefallene Schrauben") während der horizontalen oder geneigten Verriegelung verhindern und einen stabilen Verriegelungsprozess gewährleisten.

Vision-Positionierung: Verbesserte Genauigkeit: Ausgestattet mit einem Bildverarbeitungssystem kann es die Position der Schraubenlöcher in Echtzeit erkennen, Abweichungen bei der Positionierung des Werkstücks (z. B. leichte Abweichungen bei der Platzierung des Werkstücks) automatisch ausgleichen und sicherstellen, dass die Anzugsspindel korrekt mit dem Schraubenloch ausgerichtet ist, wodurch Probleme wie das Ausreißen des Gewindes und die falsche Ausrichtung der Schraube aufgrund einer ungenauen Ausrichtung reduziert werden.

Flexibler Modellwechsel: Anpassungsfähig an eine variantenreiche Produktion: Beim Wechsel des Produktmodells wird einfach das entsprechende Produktverriegelungsprogramm (einschließlich der Bewegungsbahn und der Drehmomentparameter) im Steuerungssystem aufgerufen, ohne dass die Hardwareausrüstung ausgetauscht werden muss. Der Umstellungsprozess ist schnell und bequem und eignet sich für die flexible Produktion mehrerer Varianten und Kleinserien.

(2) Anwendbare Bedingungen und Optimierungsvorschläge

Anwendbare Szenarien: Geeignet für Produktionsbedingungen mit verschiedenen Produktmodellen und variablen Schraubenlochpositionen, wie z. B. die Montage von Teilen für verschiedene Fahrzeugmodelle in der Automobilindustrie und die Montage von Instrumenten mit mehreren Spezifikationen in medizinischen Geräten. Es kann flexibel mit multidirektionalen Verriegelungsanforderungen verschiedener Produkte umgehen.

Zykluszeit-Optimierung: Weitere Verbesserung der Zykluszeit durch Optimierung des Zuführungswegs (z. B. Verkürzung des Abstands zwischen Schraubenzuführer und Roboter) und Anpassung der Bewegungsgeschwindigkeit des Roboters (Erhöhung der Bewegungseffizienz innerhalb der zulässigen Präzisionsgrenzen), um den Anforderungen an mittlere bis hohe Kapazitäten gerecht zu werden.

III. Empfehlungen für die Auswahl von Lösungen für die automatische Schraubenzuführung in mehreren Richtungen

Bei der Auswahl einer Lösung für das automatische Schrauben in mehreren Richtungen sollten die Unternehmen eine umfassende Beurteilung auf der Grundlage ihrer eigenen Produktionsanforderungen vornehmen:

Bevorzugen Sie das synchrone Verschrauben mit mehreren Spindeln: Wenn es sich um ein einzelnes Produkt handelt, der Bedarf an Produktionskapazitäten hoch ist (z. B. eine Tagesproduktion von mehr als 10.000 Stück) und eine langfristig stabile Produktion erforderlich ist, kann das synchrone Verschrauben mit mehreren Spindeln die Produktionsstückkosten mit hoher Effizienz senken und die Wettbewerbsfähigkeit der Produktionskapazität verbessern.

Bevorzugen Sie das Einspindel-Schrauben (Sechs-Achsen-Roboter + Blas- und Vakuum-Modul): Bei vielen Produktvarianten und häufigen Modellwechseln (z. B. mehr als 3 Wechsel pro Tag) sowie bei der Notwendigkeit, komplexe Mehrfachverriegelungen zu handhaben, können die Flexibilitätsvorteile dieser Lösung die Umrüstkosten senken und sich an eine diversifizierte Produktion anpassen.

Allgemeine Vorsichtsmaßnahmen: Unabhängig von der gewählten Lösung ist es notwendig, ein Drehmomentüberwachungssystem einzurichten, um Drehmoment- und Winkeldaten während des Schließvorgangs in Echtzeit zu erfassen und rechtzeitig vor Defekten zu warnen. Darüber hinaus sollte ein Mechanismus zur regelmäßigen Wartung der Ausrüstung eingerichtet werden, um die Lebensdauer der Ausrüstung zu verlängern und eine langfristig stabile Produktion zu gewährleisten.

Schlussfolgerung

Der Kern der automatischen Mehrspindel-Schraublösungen ist die Anpassung an die Produktionsanforderungen Durch eine vernünftige Auswahl von mehrspindligen synchronen oder einspindligen flexiblen Lösungen, kombiniert mit Parametereinstellungen und Anlagenwartung, können Unternehmen eine effiziente und automatisierte mehrdirektionale Verriegelung erreichen, die Produktionseffizienz und Produktqualität verbessern und Vorteile in der Welle der automatisierten Produktion gewinnen.
