Welche Energiequellen gibt es bei den gängigen Schneckendosierern?

{{{sourceTextContent.subTitle}}}

die Stromquellen des Schraubenzuführungsgeräts, automatische Schraubenzuführungsgerätefabrik, Hersteller von Schraubenzuführungsgeräten

{{{sourceTextContent.description}}}

In automatisierten Montage-, intelligenten Fertigungs- und Schraubsystemen bestimmt die Schraubenzuführungsmaschine als Kernstück der automatischen Schraubenzuführung und -förderung direkt die Effizienz des Schraubvorgangs, die Montagezykluszeit und die Gesamtstabilität der Linie. Mit der kontinuierlichen Verbesserung der industriellen Automatisierung haben sich Schraubenzuführgeräte allmählich von traditionellen Hilfsgeräten zu unverzichtbaren Schlüsseleinheiten im Schraubprozess entwickelt. Worauf stützen sich die Schraubenzuführgeräte als Energiequelle genau? Welche technischen Merkmale und Einsatzszenarien weisen die verschiedenen Bauformen von Schraubenzuführgeräten auf? Dieser Artikel bietet eine systematische Analyse verschiedener gängiger Schraubenzuführgeräte.

I. Scheiben-Schraubenzuführgerät: Dual-Power-Lösung mit Motor und Vakuumadsorption

Der Drehtisch-Schraubenzuführungsautomat ist speziell für Mikroschrauben in der 3C-Industrie konzipiert. Das Antriebssystem basiert auf einer dualen Lösung aus Motorantrieb und Vakuumadsorption, die einen stabilen Betrieb des Schraubenzuführungsprozesses durch die Koordination von zwei zentralen Antriebskomponenten ermöglicht.

Motorantrieb: Der Motor ist eine der wichtigsten Antriebsquellen. Drehtisch-Schraubenzuführgeräte sind in der Regel mit hochpräzisen Motoren ausgestattet, die eine genaue Positionierung und stabile Betriebseigenschaften aufweisen. Über Getriebemechanismen sind sie mit wasserradartigen Zuführstrukturen verbunden, die die Schrauben kontinuierlich vom Trichter bis über den Drehtisch befördern und so die Grundlage für die anschließende Vakuumadsorptionszuführung schaffen.

Vakuum-Adsorption: Der Vakuumerzeuger als pneumatisches Bauteil erzeugt durch den Hochgeschwindigkeitsdruckluftstrom eine Unterdruckumgebung, die die Schrauben fest an den Bohrungen des Drehtellers adsorbiert, um ein Abweichen oder Abfallen während der Drehung zu verhindern. Die Adsorptionskraft ist steuerbar und kann an unterschiedliche Spezifikationen und Gewichte von Schrauben angepasst werden.
Dieser Zuführungsmechanismus verleiht der Drehtisch-Schraubenzuführungsmaschine den Hauptvorteil der "0-Stau-Zuführung" und löst grundsätzlich die üblichen Schraubenstau- und Verklemmungsprobleme herkömmlicher Schraubenzuführungsmaschinen. Aus diesem Grund ist es besonders geeignet für Anwendungen, die eine hohe Präzision bei der Schraubenzuführung erfordern, wie z. B. elektronische Komponenten, Präzisionsinstrumente und Automobilteile.

II. Vibrations-Schneckenzuführgerät: Universelle Lösung, angetrieben durch elektromagnetische Vibration

Der Vibrationswendelförderer ist das am weitesten verbreitete Universalmodell. Seine Energiequelle beruht hauptsächlich auf der Anziehungskraft von Elektromagneten zur Erzeugung von Vibrationen, die die Schnecken durch die Vibration zu einem geordneten Transport entlang vorgegebener Bahnen antreiben. Das Herzstück ist ein Hochfrequenz-Elektromagnet, der sich durch eine schnelle Reaktionsgeschwindigkeit und eine stabile Schwingungsfrequenz auszeichnet und eine kontinuierliche und stabile Schwingungsleistung für den Förderprozess liefert.

Schale/Trichter: Symmetrisch verteilte Elektromagnete sind am Boden des Trichters installiert. Wenn sie mit Strom versorgt werden, erzeugen sie eine periodische elektromagnetische Anziehungskraft, die den Trichter in hochfrequente, vertikale Schwingungen mit kleiner Amplitude versetzt. Diese Vibrationskraft wird über den Trichter auf die internen Schrauben übertragen, die dadurch kinetische Energie erhalten, um sich entlang der Bahn zu bewegen. Das Innere des Trichters ist mit einer spiralförmig ansteigenden Bahn ausgestattet, die den Spezifikationen der Schnecken entspricht. Unter der Einwirkung der Vibrationsenergie steigen die Schrauben langsam entlang der Spiralbahn auf und gelangen in die lineare Vibrationsbahn.

Lineare Schwingungsbahn: Die lineare Vibrationsbahn wird ebenfalls von Elektromagneten angetrieben und treibt die Schrauben durch eine hochfrequente Hin- und Herbewegung voran. Aufgrund der Schwerkraft hängen die Schraubenwellen natürlich nach unten, während die Schraubenköpfe (mit einem Durchmesser, der größer ist als die Schlitzbreite) an der Bahn hängen, wodurch eine Korrektur der Schraubenposition erreicht wird. Schrauben mit abnormaler Haltung werden durch seitliche Luftblasmechanismen aussortiert. Anschließend trennt der Endvereinzelungsmechanismus die kontinuierlich geförderten Schrauben einzeln ab, so dass jeweils nur eine Schraube zur Montagestation befördert wird.
Die Vibrationstopf-Schraubenzuführungsmaschine zeichnet sich durch eine einfache Struktur, niedrige Herstellungskosten und bequeme Wartung aus und wird häufig in automatisierten Produktionslinien für Möbel und Haushaltsgeräte eingesetzt, z. B. für die Förderung einer großen Anzahl von selbstschneidenden Schrauben bei der Montage von Kühlschränken und Waschmaschinengehäusen.

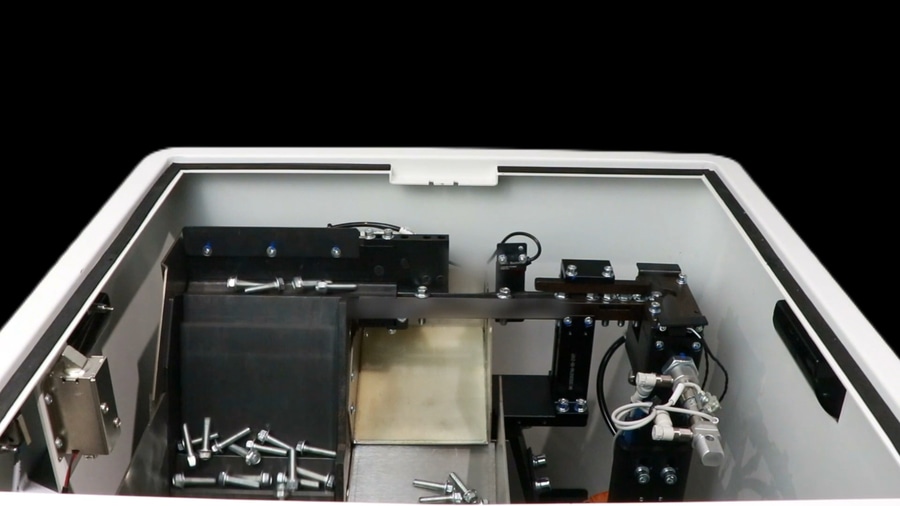

III. Step-Type Schraubenzuführgerät: Saubere, verschleißarme, zylindergetriebene Lösung

Der Stufen-Schraubenzuführungsautomat ist auf Sauberkeit, geringen Verschleiß und hohe Stabilität ausgerichtet. Die Antriebsquelle besteht hauptsächlich aus einem Zylinder, der eine Schubplatte antreibt, um eine Hin- und Herbewegung auszuführen und eine geordnete Schneckenförderung durch mechanischen Schub zu erreichen. Der Zylinder als zentrales Antriebselement zeichnet sich durch eine stabile Leistungsabgabe, eine schnelle Reaktionsgeschwindigkeit und einen reibungslosen Betrieb aus und sorgt für eine kontinuierliche und kontrollierbare Schubkraft für die Hin- und Herbewegung der Schubplatte.

Trichter: Der Boden des Trichters ist geneigt und nutzt die Schwerkraft, um die Schrauben auf natürliche Weise in die Ausgangsposition der Schubplatte gleiten zu lassen, wodurch Stauungen und Verklemmungen vermieden werden. Die Schubplatte ist stufenförmig aufgebaut und kann die Schrauben Schicht für Schicht vom Boden auf die lineare Vibrationsbahn schieben. Angetrieben durch den Zylinder ohne Vibrationsquellen, kann sie die Reibung zwischen den Schrauben und die Oberflächenbeschädigung reduzieren und eine saubere Zuführung erreichen.

Lineare Schwingungsbahn: Die lineare Vibrationsbahn der Stufen-Schraubenzuführungsmaschine ist die gleiche wie die der Vibrationsschüssel, beide treiben die Schrauben an, um sich ordentlich entlang der Bahn durch gerichtete Vibrationskraft zu bewegen, die durch elektromagnetische Vibratoren erzeugt wird, während die Haltungskalibrierung abgeschlossen wird.

Das Stufen-Schraubenzuführgerät erfüllt die strengen Anforderungen an Oberflächenqualität und Sauberkeit bei der Montage hochwertiger Produkte wie medizinischer Geräte und Komponenten für die Luft- und Raumfahrt. Darüber hinaus liegt die Verklemmungsrate für Standardschrauben unter 50 ppm, was den Betrieb im Vergleich zu den 200 ppm der Vibrationsförderer stabiler macht.
Die Antriebstechnologien dieser drei Typen von Schraubenzuführgeräten haben jeweils ihren eigenen Schwerpunkt und bilden zusammen ein diversifiziertes Produktsystem auf dem Markt für Schraubenzuführgeräte, das eine starke Unterstützung für die automatisierte Produktion in verschiedenen Branchen darstellt. Als Schlüsselequipment in automatisierten Montagelinien wird die Innovation und Verbesserung ihrer Antriebstechnologien direkt die Verbesserung der Produktionseffizienz und Produktqualität fördern.
