Wie wählt man zwischen Blasförder- und Vakuumsaugmodulen in der automatischen Schraubtechnik?

{{{sourceTextContent.subTitle}}}

Blaszuführungsmodul, Vakuumsaugmodul, automatischer Schraubenantrieb

{{{sourceTextContent.description}}}

Bei automatischen Schraubsystemen wirkt sich die Art der Zuführung direkt auf die Stabilität des Anzugs, die Zykluszeit und die Anpassungsfähigkeit des Arbeitsplatzes aus. Gegenwärtig gibt es hauptsächlich zwei Arten der Zuführung: die Blaszuführung und die Vakuum-Saugzuführung. Diese beiden unterscheiden sich erheblich in ihren Konstruktionsprinzipien, Schraubenunterstützungsmethoden und räumlichen Anpassungsmöglichkeiten, so dass eine angemessene Auswahl entsprechend den spezifischen Arbeitsbedingungen getroffen werden muss.

I. Was sind die üblichen Bedingungen für Anzugsstörungen beim automatischen Schrauben?

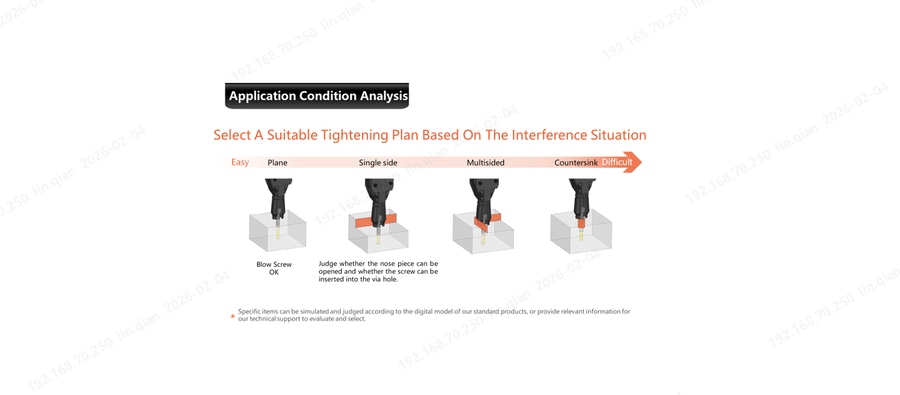

Je nach Komplexität der räumlichen Struktur um die Position des Anzugslochs lassen sich die üblichen Interferenzbedingungen in vier Kategorien einteilen:

- Planare Nicht-Interferenz: Keine Hindernisse um die Lochposition, geringste Anzugsschwierigkeit

- Einseitige Störung: Vertikale Wände oder Strukturen befinden sich auf einer Seite der Lochposition, was eine Überprüfung der Öffnungsrichtung des Schraubenkopfes erfordert

- Multiseitige Störung: Interferenzen bestehen in mehreren Richtungen und erfordern höhere Anforderungen an die Schraubenzuführung und die Locheintrittswege

- Senkbohrungs-Interferenz: Der Anzugspunkt liegt unterhalb der Produktoberfläche, mit geringer Lochtiefe und geringem Randabstand, höchste Anzugsschwierigkeit

Mit zunehmendem Störungsgrad steigt auch der Schwierigkeitsgrad bei der Auswahl der Anzugsmodule entsprechend an.
Angesichts der unterschiedlichen Interferenzbedingungen beim Anziehen müssen verschiedene Arten von Anzugsmodulen gewählt werden, um sicherzustellen, dass der Schraubendreherkopf die Schraube beim Anziehen ungehindert in das Loch einführt. In der Regel gibt es zwei Arten von Modulen - Blasvorschub und Saugvorschub - um Störeffekte zu beseitigen und ein erfolgreiches Anziehen zu gewährleisten. Nach welchen Regeln wählt man also unter verschiedenen Störungsbedingungen zwischen Blas- und Saugvorschub?

II. Was ist ein Einblasmodul? Was ist sein Funktionsprinzip?

Ein Schraubenzuführungsmodul ist eine automatische Schraubenzuführungs- und Verschraubungslösung, die Schrauben durch einen Luftstrom zum Schraubenkopf transportiert. Sein typischer Arbeitsablauf umfasst:

Schrauben werden durch einen Luftstrom zum Schraubenkopf geblasen

Die Klemmbacken des Schraubenkopfes unterstützen die Schraube und legen eine bestimmte Länge frei

Das Modul bewegt sich in die Position des Anzugslochs

Die Klemmbacken öffnen sich und führen den Anzugsvorgang aus

Diese Methode zeichnet sich durch eine einfache Struktur und einen schnellen Aktionszyklus aus, was sie zu einer weit verbreiteten Lösung bei der automatischen Verschraubung macht.

III. Welche Interferenzbedingungen sind für die Auswahl von Blowfeed-Modulen geeignet?

Wenn die folgenden Bedingungen erfüllt sind, sind Blaskopfmodule eine vorrangige Empfehlung:

Das Bild zeigt drei Szenarien mit Dimensionsparametern:

① Wenn L-L1-d-2 > H, wählen Sie die Blasform;

② Wenn L-L1-d-2 < H und S > B/2, ist die Form der Blaszuführung optional;

③ Wenn die A-A-Richtung nicht funktioniert, drehen Sie den Schraubendreherkopf um 90°, und wenn S > A/2 ist, ist die Blaskraftzuführung optional;
- Geeignet für planare nicht-interferierende oder einseitig-interferierende Verschraubungsbedingungen

- Bei einseitiger Interferenz erfüllen sowohl die Links-Rechts- als auch die Vorne-Rückwärts-Richtung die Anforderungen an den Bewegungsspielraum des Schraubenkopfes

- Nachdem die Schraube von den Klemmbacken gehalten wird, hat sie eine gewisse Länge und kann ca. 2 mm durch das Anzugsloch geführt werden

- Die Öffnungsrichtung der Klemmbacken kollidiert nicht mit der Struktur des Werkstücks

IV. Was ist ein Vakuum-Saugmodul? Worin besteht der Unterschied zu Blasfördermodulen?

Vakuumsaugmodule führen eine Vakuumadsorptionsstruktur ein, die auf der Blasluftversorgung basiert. Seine Hauptmerkmale sind:

- Nachdem die Schraube am Schraubenkopf geklemmt wurde, wird die Schraube mit Hilfe der Vakuumadsorption durch das Saugrohr aufgenommen. Das Saugrohr befördert die Schraube in die Position des Anzugslochs

Im Vergleich zu Blasvorschubmodulen haben Vakuumsaugmodule eine größere Anpassungsfähigkeit unter komplexen Störungsbedingungen.

V. Welche Störungsbedingungen sind für die Auswahl von Vakuumsaugmodulen geeignet?

Abbildung mit Maßangaben für das Saugmodul

- Wenn S > D/2+2, kann die Saugform gewählt werden

- Wenn das Verhältnis zwischen Schneckenlänge und -durchmesser günstig für das Ausblasen ist, wird das Ausblas- und Ansaugmodul verwendet

- Wenn das Verhältnis zwischen Schraubenlänge und -durchmesser zu klein und für das Blasen ungeeignet ist, wird das Pick-and-Place-Modul verwendet
Angesichts der unterschiedlichen Einbauräume und Störungsbedingungen ist die Auswahl des geeigneten Schraubmoduls die wichtigste Voraussetzung für die Gewährleistung der Montageeffizienz und der Schraubqualität.
