Konsistenzlösungen für das Anziehen von Schrauben

{{{sourceTextContent.subTitle}}}

Konsistenzlösungen für das Anziehen von Schrauben, automatisches Schraubsystem, industrieller elektrischer Schraubendreher

{{{sourceTextContent.description}}}

I. Warum ist ein gleichmäßiges Anziehen der Schrauben so wichtig?

In den Bereichen Automobilbau, 3C-Produkte, Baumaschinen und Montage neuer Energieanlagen bestimmt die Konsistenz des Schraubenanzugs direkt die strukturelle Festigkeit, Lebensdauer und Sicherheit der Produkte. In den tatsächlichen Produktionsprozessen treten jedoch häufig Probleme auf, wie z. B. uneinheitliches Anziehen, Drehmomentschwankungen, versäumtes Anziehen oder Überziehen, die sich auf die Montagequalität und die Ausbeute auswirken.

II. Was sind die Hauptursachen für inkonsistentes Schraubenanziehen?

Bei der Montage sind die Faktoren, die sich auf die Konsistenz des Schraubenanzugs auswirken, hauptsächlich die folgenden Aspekte:

Unzureichende Werkzeugpräzision

Herkömmliche Drehmomentwerkzeuge mit Kupplung haben von Natur aus eine große Streuung. Mit zunehmender Nutzungsdauer führen Federermüdung und mechanischer Verschleiß zu einer Abweichung des Ausgangsdrehmoments, wodurch es schwierig wird, eine langfristige Konsistenz zu gewährleisten.

Unterschiede in der menschlichen Bedienung

Beim handgeführten Anziehen kommt es auf die Erfahrung des Menschen an. Unterschiede in der Presskraft, dem Winkel und dem Rhythmus zwischen verschiedenen Bedienern wirken sich direkt auf die Anzugsergebnisse aus.

Unterschiede bei Gewinde und Arbeitsbedingungen

Unterschiedliche Oberflächenbehandlungen der Schrauben, Schmierzustände und die Steifigkeit der Verbinder führen zu unterschiedlichen Klemmkräften bei gleichem Anzugsmoment.

Unvernünftige Anzugsstrategie

Bei harten Verbindungen oder Hochgeschwindigkeits-Anzugsszenarien kann es leicht zu einem Überschwingen des Drehmoments kommen, wenn die letzte Anzugsphase nicht ordnungsgemäß gesteuert wird, wodurch die Anzugskonsistenz beeinträchtigt wird.

III. Wie kann die Konsistenz des Schraubenanzugs grundlegend verbessert werden?

Einsatz intelligenter Anziehwerkzeuge zur Erzielung eines geschlossenen Regelkreises

Die servo-elektrische Schraubenziehpistole ist das Schlüsselgerät zur Verbesserung der Anzugskonstanz. Im Vergleich zu herkömmlichen Werkzeugen haben intelligente Schraubenzieher die folgenden Vorteile:

Eingebauter Drehmomentsensor und Winkelcodierer

Echtzeit-Überwachung von Drehmoment, Winkel und Drehgeschwindigkeit

Dynamische Anpassung der Motorleistung durch geschlossenen Regelkreis

Stopp nach Erreichen des Zielwertes für das Anziehen, um ein Überschwingen zu vermeiden

Durch die Datenrückführung werden bei jedem Schraubvorgang strikt die gleichen Prozessparameter verwendet, wodurch eine Konsistenz von Anfang an gewährleistet ist.

Vernünftige Auswahl der Anzugsstrategie zur Verbesserung der Prozessstabilität

Unterschiedliche Arbeitsbedingungen sollten mit unterschiedlichen Anzugsstrategien abgestimmt werden, zum Beispiel:

Drehmomentkontrolle: Dies ist die einfachste Kontrollmethode, bei der das Anziehen sofort gestoppt wird, wenn der voreingestellte Drehmoment-Sollwert erreicht ist. Sie eignet sich vor allem für unkritische Verbindungen, für die Serienfertigung mit geringen Präzisionsanforderungen und für Situationen, in denen die Schraubenfestigkeit hoch und der Reibungskoeffizient stabil ist (z. B. bei Haushaltsgeräten und allgemeinen Maschinen).

Winkelsteuerung: Bei der Winkelsteuerung wird die Drehung nach Erreichen des Startdrehmoments um einen voreingestellten Winkel fortgesetzt, bevor sie gestoppt wird. Sie eignet sich vor allem für das Anziehen im Bereich der plastischen Verformung, für Situationen, die eine hohe Konstanz der Anzugskraft erfordern, und für Verbindungen mit guter Duktilität des Schraubenmaterials.

Drehmoment-plus-Winkel-Steuerung: Hierbei handelt es sich um eine stufenweise Steuerung, bei der zunächst das Startdrehmoment erreicht und dann ein bestimmter Winkel (z.B. 20Nm + 90°) gedreht wird. Sie wird hauptsächlich bei kritischen Verbindungen (z. B. Zylinderköpfe von Motoren, Flansche von Windkraftanlagen, Schienentransport) und bei Gelegenheiten eingesetzt, bei denen die plastische Verformung der Schraube genutzt werden muss, um eine hochpräzise Montage zu erreichen.

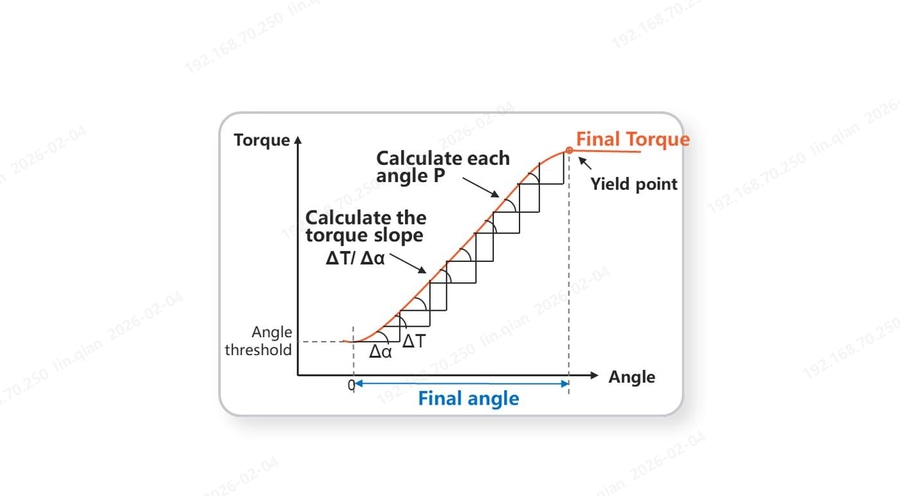

Streckgrenzenkontrolle: Bei dieser Methode wird die Fließgrenze des Materials (Wendepunkt der Kurve) anhand der Drehmoment-Winkel-Kurve ermittelt und das Anziehen sofort gestoppt. Sie wird hauptsächlich bei der Präzisionsmontage von Dichtungsverbindungen für Kernkraftanlagen, Flugzeugtriebwerken und kritischen Schrauben in der Automobilendmontage eingesetzt. Es wird nicht durch den Reibungskoeffizienten der Drehmomentmethode oder den Startpunkt der Winkelmethode beeinflusst und hat eine hohe Anzugsgenauigkeit mit einer Materialausnutzung von bis zu 100%. Es stellt jedoch hohe Anforderungen an die Arbeitsbedingungen, und die Konsistenz der Schrauben und die Qualität der Passflächen müssen gewährleistet sein.

Die Auswirkungen von Änderungen der Arbeitsbedingungen auf die Anzugsergebnisse lassen sich durch geeignete Strategieeinstellungen wirksam reduzieren.

Anzugsdatenerfassung und Rückverfolgbarkeit zur Erreichung der Prozesskontrolle

Eine hohe Konsistenz kann ohne Datenunterstützung nicht erreicht werden. Anziehwerkzeuge, die in Verbindung mit Steuerungen eingesetzt werden, können dies erreichen:

Visualisierung relevanter Daten wie Drehmoment, Winkel und Dauer jeder Schraube und Erstellung von Anzugskurven;

Überwachung des Drehmoments oder Winkels in jeder Phase, von der Erkennung der Kappe, des Gewindes, der Verschraubung, des Sitzes bis hin zum endgültigen Anziehen, mit rechtzeitiger NG-Anweisung, wenn Anomalien beim Anziehen auftreten.

Das Datenmanagement verbessert nicht nur die Konsistenz, sondern bietet auch eine Grundlage für Qualitätsverbesserungen.

Durch systematische Lösungen können Unternehmen mehrere Vorteile erzielen:

Verbesserte Zuverlässigkeit und Sicherheit bei der Produktmontage

Verringerung der Nacharbeitsquote und der Qualitätsrisiken

Stabiler Produktionsrhythmus und verbesserte Effizienz der Produktionslinie

Die Konsistenz des Schraubenanzugs ist kein Problem, das durch ein einzelnes Gerät oder einen Parameter allein gelöst werden kann, sondern vielmehr das Ergebnis eines Synergieeffekts von Werkzeugauswahl, Anzugsstrategie, Automatisierungsgrad und Datenmanagement.
