Für welche Szenarien sind die drei gängigen Schraubenanziehwerkzeuge geeignet?

{{{sourceTextContent.subTitle}}}

Schraubenanzug Werkzeuge Fabrik, einstellbares Drehmoment elektrischen Schraubendreher, Drehmoment Begrenzung Schraubendreher

{{{sourceTextContent.description}}}

Eine Schraube mag winzig erscheinen, aber ihre Befestigungsqualität steht in direktem Zusammenhang mit der Sicherheit von großen Maschinen, Energieanlagen und sogar Raumfahrzeugen. Um sicherzustellen, dass diese Verbindungen narrensicher sind, haben sich Schraubwerkzeuge von roher Gewalt zu präziser Kontrolle und dann zu intelligenter Integration entwickelt. Derzeit werden die gängigen Schraubwerkzeuge in der Industrie hauptsächlich in drei Kategorien unterteilt: manuelle Drehmomentschlüssel, hydraulische Schlüssel und elektrische Drehmomentpistolen. Jedes hat seine eigenen Stärken und spielt eine unersetzliche Rolle an verschiedenen industriellen Fronten. In diesem Artikel werden die technischen Details und Anwendungsszenarien dieser drei Arten von Schraubwerkzeugen eingehend analysiert.

I. Drehmomentschlüssel: Das geschickte "Skalpell"

Der Drehmomentschlüssel ist eines der klassischsten und am weitesten verbreiteten Schraubwerkzeuge. Seine Kernwerte sind "Tragbarkeit", "Kontrollierbarkeit" und "hohe Präzision"

1. Technische Merkmale und Klassifizierung

Drehmomentschlüssel basieren in der Regel auf internen Federmechanismen oder elektronischen Sensoren zur Messung des Drehmoments.

Anzeige/Zifferblatt-Typ: Zeigt direkt den aktuellen Drehmomentwert an, geeignet für Laborkalibrierungen oder Szenarien mit hohen Anforderungen an die Überwachung des Schraubvorgangs.

Voreingestellter Typ (Klick-Schlüssel): Erzeugt ein deutliches Geräusch, wenn das eingestellte Drehmoment erreicht ist; das gängigste manuelle Anzugswerkzeug in Produktionslinien.

Digitaler Anzeigetyp: Bietet Echtzeit-Feedback durch hochpräzise Sensoren; nicht nur hochpräzise, sondern auch in der Lage, Daten aufzuzeichnen - die "Spitzenkraft" unter den Handanzugswerkzeugen.

2. Anwendbare Kernszenarien

Die Tragbarkeit von Drehmomentschlüsseln macht sie in den folgenden Szenarien unersetzlich:

Wartung von Anlagen und Außendienst: Bei beengten Platzverhältnissen oder im Freien ohne Strom- oder Luftzufuhr sind manuelle Schraubwerkzeuge der letzte Ausweg für den Techniker.

Drehmomentkalibrierung und sekundäre Verifizierung: Wird verwendet, um zu prüfen, ob die Leistung anderer automatischer Anziehwerkzeuge den Normen entspricht, und dient als letzter Prüfpunkt für die Qualitätskontrolle.

Verteilte, niederfrequente Schraubaufgaben: Wie z. B. Labormontage, kleine Werkzeugmaschineneinstellungen usw. - keine komplexe Verkabelung erforderlich, sofort einsatzbereit.

Nachteil: Manuelle Schraubwerkzeuge sind auf die menschliche Bedienung angewiesen. Wenn der Bediener zu viel Kraft aufwendet oder eine falsche Körperhaltung einnimmt, kann selbst das genaueste Werkzeug zu Abweichungen bei der endgültigen Schraubenvorspannung führen.
II. Hydraulische Schraubenschlüssel: Der "Herkules" der Industrie

Bei übergroßen Schrauben, die Zehntausende von Newtonmetern erfordern, reichen menschliche Kraft und kleine Elektromotoren nicht aus. In diesem Fall werden hydraulisch betriebene Schraubwerkzeuge - Hydraulikschrauber - benötigt.

1. Arbeitsprinzip und Vorteile

Hydraulische Schraubwerkzeuge verwenden den von einer hydraulischen Pumpstation erzeugten Druck, um den Zylinder anzutreiben, der wiederum den Ratschenmechanismus in Drehung versetzt.

Ultra-hohe Leistung: Die Drehmomentleistung reicht von mehreren hundert Nm bis zu über hunderttausend Nm, wodurch Schrauben mit großem Durchmesser (z. B. M36 und mehr) problemlos verarbeitet werden können.

Kompakter Aufbau: Da sich die Stromquelle in der externen Pumpstation befindet, kann der Schlüsselkopf selbst relativ klein gebaut werden und passt in enge Lücken vieler schwerer Geräte.

2. Anwendbare Szenarien und Beschränkungen

Diese Hochleistungs-Schraubwerkzeuge sind das ganze Jahr über in der Infrastruktur und im Energiesektor im Einsatz:

Windkrafterzeugung: Befestigung von Turmverbindungsbolzen und Blattbolzen.

Petrochemische Industrie: Abdichtung und Befestigung von Flanschplatten, wobei oft mehrere hydraulische Anzugswerkzeuge gleichzeitig arbeiten müssen, um eine gleichmäßige Kraftverteilung zu gewährleisten.

Schiffbau und Bergbau: Montage großer Strukturkomponenten.

Nachteil: Hydraulische Schraubwerkzeuge müssen an sperrigen Pumpstationen und Schläuchen befestigt werden. Sie haben langsame Verschraubungsgeschwindigkeiten und bergen das Risiko einer Verunreinigung durch Ölleckagen, so dass sie sich nicht für schnelllebige Fließbandumgebungen eignen.

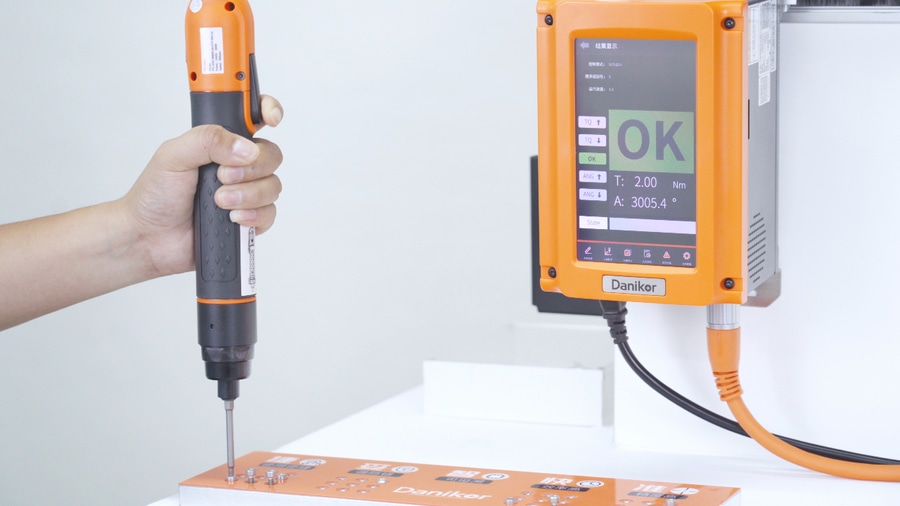

III. Elektrischer Drehmomentschraubendreher: Das "digitale Gehirn" der intelligenten Fertigung

Mit dem Voranschreiten der "Industrie 4.0" sind elektrische Drehmomentschrauber (Elektroschrauber) zu den wichtigsten Schraubwerkzeugen in Branchen wie der Automobilherstellung und der Elektronikmontage geworden. Sie sind nicht nur eine Energiequelle, sondern auch ein Terminal für Daten.

1. Arbeitsprinzip und Vorteile

Elektrische Drehmomentmessgeräte kombinieren bürstenlose Motoren, Planetenuntersetzungsgetriebe und hochpräzise Drehmomentsensoren und bieten die folgenden funktionellen Vorteile:

Hoher Wirkungsgrad: Die Verschraubungsgeschwindigkeiten sind um ein Vielfaches höher als bei manuellen Werkzeugen, und sie können den Prozess der "schnellen Rotationsgeschwindigkeitsreduzierung" automatisch abschließen.

Mehrstufige Steuerung: Es können komplexe Anzugsstrategien eingestellt werden, um sicherzustellen, dass sich die Schrauben im optimalen plastischen Verformungsbereich befinden.

Fehlervermeidung und -erkennung: Intelligente elektrische Anziehwerkzeuge können Fehler wie beschädigte Gewinde, Überschneidungen oder unvollständiges Anziehen erkennen und sofortige Alarme auslösen.

2. Anwendungsszenarien: Von vollständiger Automatisierung bis zu vollständiger Rückverfolgbarkeit

In großen Produktionslinien wird die Rolle der elektrischen Schraubwerkzeuge stark erweitert:

Vollautomatische Verriegelungsroboter: Elektrische Pistolen sind am Ende von Roboterarmen integriert und arbeiten mit automatischen Zuführsystemen zusammen, um vollständig unbemannte Verschraubungen zu erreichen.

MES-System-Integration: Drehmomentdaten, Kurven und Zeitstempel für jede Schraube werden in das Fabriksystem hochgeladen. Wenn Jahre später Qualitätsprobleme auftreten, können die Schraubdaten über die Seriennummer zurückverfolgt werden.

In sicherheitskritischen Bereichen wie der Luft- und Raumfahrt, der Medizintechnik und bei Bremssystemen in der Automobilindustrie verlangen nationale oder branchenübliche Normen in der Regel eine 100%ige Rückverfolgbarkeit der Daten. In diesem Zusammenhang werden Schraubwerkzeuge mit digitalen Funktionen eher zu einer Einstiegsvoraussetzung als zu einer optionalen Konfiguration.
