Lösung für OEM-Tür-/Karosserieloch-Positionsabweichungen

{{{sourceTextContent.subTitle}}}

Floating Tightening Technologie

{{{sourceTextContent.description}}}

In der modernen automatisierten Industriemontage ist das Anziehen von Schrauben ein zentraler Prozess zur Gewährleistung der Produktqualität. Insbesondere in der Automobil-OEM-Produktion wirkt sich die Präzision der Schraubenmontage an kritischen Teilen wie Türen und Karosserien direkt auf die Sicherheit und Haltbarkeit des Fahrzeugs aus. Ein Problem bei der automatisierten OEM-Produktion war jedoch schon immer die fehlerhafte Ausrichtung der Bohrungen. Faktoren wie Fertigungstoleranzen der Werkstücke, Verschleiß der Vorrichtungen und kleine Verschiebungen während des Montageprozesses können dazu führen, dass herkömmliche Schraubtechniken auf Probleme stoßen, wie z. B. Schrauben, die nicht gleichmäßig in die Löcher eindringen, sich überkreuzen oder verklemmen. Dies verlangsamt nicht nur die Produktionstaktzeit, sondern erhöht auch die Nacharbeitskosten und den Verschleiß der Ausrüstung. Die von Danikor unabhängig entwickelte schwimmende Verschraubungstechnologie mit ihren Hauptvorteilen der hohen Effizienz und Wirtschaftlichkeit passt sich präzise an die Ausrichtungsprobleme von OEM-Türen, -Karosserien und vielem mehr an und löst die Herausforderungen bei der automatisierten Montage.

OEM-Kernproblem: Schwierigkeiten bei der Lösung von Ausrichtungsfehlern von Tür-/Karosserielöchern

Für Erstausrüster in der Automobilindustrie ist die Fehlausrichtung von Bohrungen bei Teilen wie Türen und Karosserierahmen ein besonders wichtiges Problem. Diese großen Bauteile haben komplexe gekrümmte Oberflächen, die bei der Bearbeitung und beim Schweißen zu Positionsabweichungen führen können. Darüber hinaus können leichte Abnutzungserscheinungen und kleine Spannvorrichtungen während der Montage dazu führen, dass das Schraubenloch nicht mit dem Anziehwerkzeug zentriert ist, eine Situation, die für herkömmliche Anziehtechniken schwierig zu handhaben ist.

Bisher setzten die meisten OEMs industrielle Kamerapositionierungslösungen ein, um mit der Fehlausrichtung von Bohrungen umzugehen, aber die Nachteile waren erheblich: Erstens sind die Beschaffungs- und Wartungskosten für Industriekameras und unterstützende Ausrüstung hoch, was die Produktionskosten erhöht. Zweitens erfordert die Fehlersuche am Bildverarbeitungssystem einen erheblichen Zeitaufwand durch Fachpersonal, was zu langen Zyklen führt. Treten während der Produktion neue Abweichungen auf, müssen die Parameter neu eingestellt werden, was die Taktzeit der Produktion stark beeinträchtigt und den Anforderungen einer effizienten Großserienproduktion nicht gerecht wird.

Technisches Prinzip: Schwimmende Kompensation ohne externe Positionierung

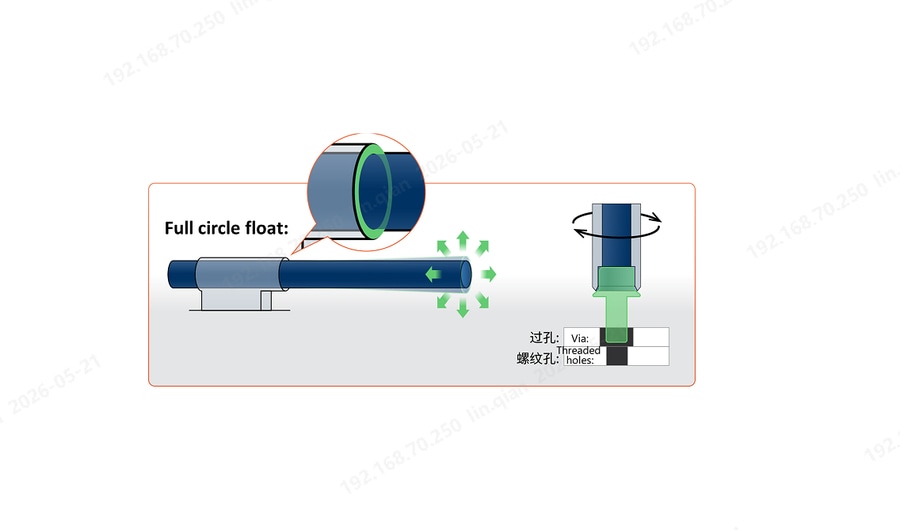

Die schwimmende Verschraubungstechnologie von Danikor zeichnet sich durch eine innovative Konstruktion aus. Ihr Hauptvorteil liegt in der Funktion des schwimmenden Ausgleichs, mit der ein radiales Schwimmen in einem Bereich von 0,5-2,5 mm erreicht werden kann. Wenn die Schraube und das Loch (z.B. in der Tür oder im Gehäuse) nicht konzentrisch sind, ist keine externe Positioniervorrichtung erforderlich. Die schwimmend gelagerte Struktur passt ihre Position automatisch an und korrigiert die Abweichung, um sicherzustellen, dass die Schraube reibungslos in das Loch eindringt, und um ein Quereinfädeln oder Verklemmen zu verhindern.
Szenario-Anpassung: Präzise Anpassung an die Anforderungen der OEM-Tür-/Karosseriemontage

Diese Technologie ist speziell für Szenarien optimiert, bei denen die Bohrungen von OEM-Teilen wie Türen und Karosserien falsch ausgerichtet sind. Sie kann sich an die Anzugsanforderungen für verschiedene Teile wie Türscharniere und Karosserierahmen anpassen und fängt so effektiv Schwankungen der Bauteilabmessungen und kleine Montagefehler auf. Indem es die durch Ausrichtungsfehler verursachten Montageprobleme an der Quelle löst, wird es zu einem "hocheffizienten Werkzeug" für die automatisierte OEM-Montage.

Hohe Effizienz und Bequemlichkeit: Reduzierung von Taktzeit und Fehlersuchkosten

Was die Effizienz betrifft, so ist diese Technologie nicht auf externe Positionierungsgeräte wie Industriekameras angewiesen, wodurch der mühsame Prozess der visuellen Positionierung entfällt und der Anzugszyklus erheblich verkürzt wird, wodurch die Taktzeit der Produktion verbessert wird. Sie vereinfacht auch den Debugging-Prozess, reduziert die Abhängigkeit von spezialisiertem technischem Personal und verkürzt die Debugging-Zeit der Anlage. Dies hilft OEMs, die Produktionslinie schnell einzurichten und die Produktion zu starten, was die Gesamteffizienz der Montage erhöht.

Wirtschaftlich und energiesparend: Kostenreduzierung und Steigerung der Effizienz

Aus wirtschaftlicher Sicht werden durch den Wegfall der teuren Bildverarbeitungs-Positionierungsgeräte und der zugehörigen Verbrauchsmaterialien die Arbeitskosten für die Wartung der Geräte und die Fehlersuche bei den Parametern gesenkt, was die anfänglichen Investitions- und Betriebskosten für OEMs erheblich senkt. Darüber hinaus ermöglicht diese Technologie eine Lockerung der Anforderungen an die Materialtoleranz der Komponenten, wodurch die Präzisionsschwelle für die Teilefertigung gesenkt wird, was den OEMs weitere Einsparungen bei den Materialherstellungskosten ermöglicht.

Technischer Wert: Verbesserung der Montagequalität und Stärkung der OEM-Wettbewerbsfähigkeit

Beim Anziehen kritischer Teile wie Türen und Karosserien erhöht die schwimmende Struktur nicht nur die Erfolgsquote beim Einsetzen der Schrauben, wodurch Produktionsunterbrechungen und Nacharbeiten aufgrund von Schrauben, die nicht in die Löcher gelangen, reduziert werden, sondern sie verringert auch das Risiko von Schäden an Geräten und Werkstücken aufgrund von Querverschraubungen oder Verklemmungen. Gleichzeitig wird durch die gleichbleibende Qualität der Verschraubung die Zuverlässigkeit der Verbindung von Türen, Karosserien und anderen Teilen erhöht, wodurch die Qualität der Fahrzeugmontage insgesamt verbessert wird. Dies hilft OEMs, die Wettbewerbsfähigkeit ihrer Produkte zu stärken und eine qualitativ hochwertige Produktion zu erreichen.

Die schwimmende Verschraubungstechnologie von Danikor ist eine Kerntechnologie, die tief im Bereich der automatisierten Verschraubung verwurzelt ist. Dank ihrer hohen Anpassungsfähigkeit an Ausrichtungsszenarien für OEM-Türen/Karosserien und ihrer herausragenden Vorteile wie hohe Effizienz, Wirtschaftlichkeit und Stabilität wurde sie in den automatisierten Montagelinien der großen OEMs weithin eingeführt. Sie dient als wichtige Unterstützung bei der Lösung des Problems der Fehlausrichtung von Bohrungen und ermöglicht die Produktion in großem Maßstab.
