Bedeutet hohe Präzision, dass ein Schraubendreher genau anzieht?

{{{sourceTextContent.subTitle}}}

hochpräziser elektrischer Schraubendreher, kalibrierter Drehmoment-Schraubendreher, programmierbarer elektrischer Drehmomentschrauber

{{{sourceTextContent.description}}}

In der High-End-Industrie, z. B. in der Automobilherstellung, der 3C-Elektronik, der Medizintechnik und der Montage von Präzisionsbauteilen, bestimmen die Präzision und Stabilität des Schraubenanzugs direkt die Produktqualität und die Lebensdauer. Beim Kauf von Drehmomentschraubendrehern unterliegen viele Unternehmen einem weit verbreiteten Irrtum: Sie beurteilen die Anzugsgenauigkeit und die Zuverlässigkeit des Werkzeugs in der Produktion ausschließlich anhand der angegebenen statischen Präzision.

In der Praxis zeigt sich jedoch, dass die meisten Präzisionsschraubendreher nach 10.000, 100.000 oder sogar 1 Million hochfrequenter Verschraubungen sukzessive Probleme wie nachlassende Genauigkeit, Drehmomentdrift, erhöhte Streuung und höhere Ausschussraten aufweisen. Dies zeigt, dass ein einzelner Präzisionsparameter völlig unzureichend ist, um die tatsächliche Leistung eines Schraubwerkzeugs zu definieren. Um festzustellen, ob ein Schraubendreher langfristig genau, stabil und zuverlässig ist, muss eine Bewertung der Hardware-Fähigkeitsindizes (CM/CMK) des Werkzeugs mit den Indizes der Produktionsprozessfähigkeit (CP/CPK) kombiniert werden.

I. Grundlegendes Missverständnis: Hohe Einzelpunktpräzision ≠ Langfristige Produktionsgenauigkeit

Die von den Herstellern angegebene "hohe Präzision" ist eine statische Ein-Punkt-Präzision, die unter idealen Kalibrierbedingungen bei konstanter Temperatur und ohne Last gemessen wird. Sie stellt nur die momentane Leistung des fabrikneuen Werkzeugs dar. In der Massenproduktion kommt es jedoch zu hochfrequenten zyklischen Vorgängen, Vollbereichsschaltungen, langfristigem Ermüdungsverschleiß und variablen Störungen durch das Zusammenspiel von Mensch, Maschine, Material, Verfahren und Umwelt.

Gewöhnliche Präzisionsschraubendreher sind oft "im Neuzustand genau, aber mit der Zeit werden sie schlechter" Nach längerem Betrieb neigen sie zu Drehmomentabweichungen und übermäßiger Streuung, was zu Problemen wie falschem Sitz (schwimmende Schrauben), Ausreißen des Gewindes, Überdrehen und lockerem Anziehen führt. Die tatsächliche Anzugsgenauigkeit ist ein umfassendes Spiegelbild der Leistung der Hardware, der langfristigen Stabilität und der Anpassungsfähigkeit an komplexe Bedingungen. Sie muss anhand der vier Indizes vollständig überprüft werden: CM, CMK, CP und CPK.

II. Kernwissen: Der Unterschied und die Standards zwischen CM/CMK und CP/CPK

Die Berechnungslogik für CM/CMK und CP/CPK ist die gleiche. Der Hauptunterschied liegt in den Prüfbedingungen: CM/CMK bewertet die inhärente Fähigkeit des Geräts selbst, während CP/CPK die Fähigkeit des tatsächlichen Massenproduktionsprozesses bewertet. Zusammen bilden sie den Goldstandard für die Abnahme von industriellen Schraubanlagen.

1. CM/CMK: Hardware-Fähigkeit der Ausrüstung unter idealen Bedingungen
CM/CMK werden unter kontrollierten, idealen Bedingungen ohne äußere Einflüsse geprüft. Sie bewerten nur die Präzision und Stabilität des Schraubwerkzeugs selbst. Sie sind Schlüsselindikatoren für die Abnahme neuer Ausrüstungen, für Prüfungen nach Überholungen, für Versuche mit neuen Produkten und für die Fehlersuche. Für die Prüfung sind mindestens 50 aufeinanderfolgende Stichprobendatenpunkte erforderlich.

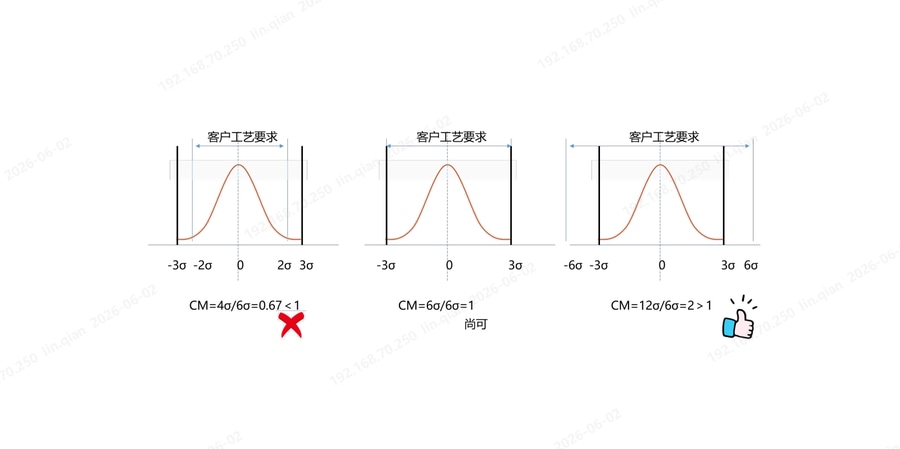

CM (Maschinenkapazität - Präzisionsreserve): Misst die Konzentration der Genauigkeit des Werkzeugs. Es wird ermittelt, ob die Präzision der Ausrüstung den Anforderungen an das Prozessdrehmoment entspricht. Ein höherer Wert weist auf eine bessere Präzisionsreserve der Hardware und eine bessere Streuungskontrolle hin.

CMK (Maschinenfähigkeitsindex - Drehmoment-Zielfähigkeit): Misst die Abweichung der durchschnittlichen Drehmomentabgabe vom Zielmittelwert. Bestimmt, ob das Drehmoment das Prozessziel genau treffen kann. Wie beim Bogenschießen: CM bestimmt, ob die Pfeile zusammengeballt sind, während CMK bestimmt, ob das Bündel auf dem Bullseye zentriert ist. Ein höherer Wert bedeutet eine konzentriertere Anzugsgenauigkeit und eine stabilere Qualität.

Nach der Norm ISO 5393 für industrielles Anziehen wird die Fähigkeit der Ausrüstung eindeutig eingestuft:

CM, CMK ≥ 1,67: Die Fähigkeit der Ausrüstung ist ausreichend, geeignet für Präzisionsarbeitsplätze im oberen Bereich.

1.33 ≤ CM, CMK < 1,67: Die Fähigkeit der Ausrüstung ist akzeptabel, nur für gewöhnliche Arbeitsplätze geeignet.

CM, CMK < 1,33: Die Leistungsfähigkeit der Ausrüstung ist unzureichend, sie muss repariert oder ersetzt werden.

2. CP/CPK: Produktionsprozess-Fähigkeit an der tatsächlichen Linie
Wenn CM/CMK die "Hardware-Qualifikationen" des Werkzeugs sind, sind CP/CPK die "tatsächlichen Leistungsergebnisse" der Anlage CP/CPK werden unter realen Produktionsbedingungen getestet, wobei die fünf Hauptstörfaktoren Mensch, Maschine, Material, Methode und Umgebung einbezogen werden, was die Stabilität und Konsistenz der Serienproduktion widerspiegelt.

Der Test erfordert die Erfassung von 100 gültigen Stichproben pro Untergruppe für 25 Untergruppen unter stabilen Prozessbedingungen und die Berechnung der Prozessfähigkeit anhand von Mittelwert und Standardabweichung. Kritische High-End-Arbeitsplätze erfordern einheitlich CP/CPK ≥ 1,67.

CP (Prozessfähigkeit - Präzisionsreserve): Spiegelt das Gesamtniveau der Streuungskontrolle des Drehmoments in der Massenproduktion wider. Repräsentiert die Prozesspräzisionsreserve.

CPK (Prozessfähigkeitsindex - Drehmomentzentrierung): Spiegelt die Abweichung des Drehmoments in der Massenproduktion vom Zielwert wider. Bestimmt direkt die Chargendurchlaufrate und die Produktionsstabilität.

Höhere CP/CPK-Werte weisen auf eine stärkere Anti-Interferenz-Fähigkeit der Ausrüstung, eine bessere Konsistenz beim Anziehen der Charge und eine geringere Ausschussrate in der Massenproduktion hin.

III. Die Beziehung zwischen den vier Indizes

Die Analyse von CM/CMK zusammen mit CP/CPK ermöglicht eine genaue Unterscheidung zwischen Hardwareproblemen und Anwendungs-/Zustandsproblemen. Dies ist die wichtigste Grundlage für die regelmäßige Kalibrierung der Ausrüstung und die Prozessoptimierung.

CM/CP sind zu niedrig → Unzureichende Hardware-Fähigkeit. Wenn der Index der Präzisionsreserve nicht der Norm entspricht (unabhängig vom Abweichungsindex), deutet dies auf einen inhärenten Hardwaredefekt des Geräts hin (hohe Streuung, schlechte Präzisionsgrundlage). Dies kann nicht durch Kalibrierung behoben werden und erfordert den Austausch des Geräts gegen ein leistungsfähigeres Modell. Je höher der CM/CP-Wert ist, desto höher ist auch die Sicherheitsmarge des Geräts und desto geringer ist das Qualitätsrisiko.

CMK/CPK sind zu niedrig → Drehmomentabweichung ist aufgetreten. Wenn CM/CP der Norm entsprechen, CMK/CPK jedoch nicht, bedeutet dies, dass die Präzision der Hardware des Geräts akzeptabel ist, das Drehmomentzentrum jedoch nach längerem Gebrauch abweicht. Dies ist ein Problem, das nach dem Erwerb/Betrieb auftritt. Es kann durch regelmäßige Kalibrierung und Feinabstimmung der Parameter behoben werden. Dies ist der Hauptgrund, warum Schraubwerkzeuge regelmäßig kalibriert werden müssen.

Kurz gesagt: CM/CP sorgen für den Präzisionsboden, während CMK/CPK die Produktionsgenauigkeit sicherstellen. Nur wenn beide Paare hervorragend sind, ist das Werkzeug ein qualifiziertes Präzisions-Schraubwerkzeug.

IV. Danikor Drehmoment-Schraubendreher: Zwei hohe Standards für Hardware + Prozessfähigkeit

Der intelligente Drehmomentschraubendreher von Danikor hält sich strikt an die ISO-Norm 5393 und zielt damit auf den in der Industrie weit verbreiteten Schmerzpunkt ab, dass Werkzeuge zwar in Bezug auf die Ein-Punkt-Präzision gut aussehen, aber über den gesamten Bereich instabil sind und mit der Zeit driften". Er erreicht Verbesserungen bei der Hardware, den Algorithmen, der Stabilität und der Anpassungsfähigkeit an die jeweiligen Bedingungen und erfüllt die CM/CMK- und CP/CPK-Normen in allen Dimensionen. Er eignet sich für hochpräzise Montageszenarien in der Automobil-, Medizin-, 3K-Elektronik- und anderen Industrien.
Der Drehmomentschraubendreher von Danikor erreicht stabil CMK > 1,67 über den gesamten Bereich und mehrere Drehmomentpunkte. Er verfügt über eine große Präzisionsreserve, eine hochkonzentrierte Drehmomentabgabe und hat keine toten Winkel im Bereich. Er besteht problemlos die Werksabnahme von High-End-Geräten und Inspektionen nach der Überholung.

Ausgestattet mit einem leistungsstarken bürstenlosen Motor und einem geschlossenen Drehmoment-Rückkopplungssystem. Die Kernkomponenten sind verschleißfest und verrottungsbeständig. Nach Millionen von Ermüdungstests gibt es weder eine Drehmomentabweichung noch eine Verschlechterung der Genauigkeit, wodurch das Problem, dass herkömmliche Werkzeuge mit der Zeit ungenauer werden, gelöst und die Kosten für Wartung und Kalibrierung gesenkt werden.

Hält CP/CPK ≥ 1,67 unter den tatsächlichen Bedingungen der Produktionslinie konstant aufrecht. Wirkt Schwankungen bei Personal, Material und Umwelt effektiv entgegen. Die Chargenstraffung weist eine geringe Streuung und keine Drift auf und gewährleistet eine gute Konsistenz von Charge zu Charge, die an verschiedene kritische und anspruchsvolle Arbeitsplätze angepasst werden kann.

Unterstützt die doppelte Überwachung von Drehmoment und Winkel sowie die intelligente Erkennung von Anomalien und verhindert so Defekte wie falsches Anziehen, Ablösen von Gewinden und Überdrehen. Alle Prozessdaten werden gespeichert und sind rückverfolgbar, was Unternehmen die Indexüberprüfung, die Rückverfolgbarkeit der Qualität und eine verfeinerte Produktionskontrolle erleichtert.

V. Schlussfolgerung: Genaues Anziehen hängt von vollständiger Dimensionsstabilität ab

Zusammenfassend lässt sich sagen, dass hohe Präzision nicht unbedingt gleichbedeutend mit genauem Anziehen ist. Die statische Einzelpunktpräzision ist nur ein grundlegender Parameter und kann die langfristige Massenproduktionsleistung eines Werkzeugs nicht messen. Ein wirklich hochwertiges Schraubwerkzeug muss sowohl über eine hervorragende CM/CMK-Hardware als auch über eine hervorragende CP/CPK-Massenproduktionsprozessfähigkeit verfügen.

Der intelligente Drehmomentschraubendreher von Danikor geht über den Parameterhype hinaus. Mit seiner hohen Standardausrüstungsfähigkeit und seiner Stabilität in der Massenproduktion löst er die Probleme der Präzisionsmontage, wie Drehmomentabweichung, Genauigkeitsverschlechterung und Chargeninstabilität. Er hilft Unternehmen, eine langfristige Null-Fehler-Massenproduktion zu erreichen, Kosten zu senken, die Effizienz zu steigern und die Produktqualität zu stabilisieren.
