Was versteht man unter Winkelverspannung?

{{{sourceTextContent.subTitle}}}

Intelligenter Elektroschrauber, Servoschrauber, intelligentes Schraubsystem

{{{sourceTextContent.description}}}

In der modernen Fertigung reicht es nicht mehr aus, lediglich das Solldrehmoment zu erreichen, um eine zuverlässige Schraubverbindung zu gewährleisten. Da Produkte immer leichter, präziser und sicherheitskritischer werden, setzen Hersteller zunehmend auf das Drehmoment-Winkel-Verfahren, um eine gleichbleibende Klemmkraft zu erzielen und die Montagequalität zu verbessern.

Von der Automobilproduktion über die Batteriemontage bis hin zur industriellen Automatisierung und Elektronikfertigung hat sich die Drehmoment-Winkel-Regelung zu einer der bewährtesten Anziehstrategien entwickelt.

In diesem Artikel erläutern wir:

Was das Winkelanziehen ist

Wie es funktioniert

Warum es zuverlässiger ist als das reine Drehmomentanziehen

Wo es üblicherweise eingesetzt wird

Wie intelligente Elektroschrauber das Winkelanzugverfahren präziser machen

Was ist das Winkelanzugverfahren?
Das Winkelanzugverfahren ist eine Befestigungsmethode, bei der der Drehwinkel eines Befestigungselements gesteuert wird, nachdem ein vordefiniertes Drehmoment erreicht wurde.

Anstatt sofort anzuhalten, wenn das Solldrehmoment erreicht ist, dreht das Anzugswerkzeug die Schraube um einen festgelegten Winkel weiter, zum Beispiel:

45°

90°

180°

360°

Diese kontrollierte Drehung dehnt die Schraube um einen vorhersehbaren Betrag und erzeugt so eine gleichmäßigere Klemmkraft.

Der typische Anziehvorgang läuft wie folgt ab:

Auf das Anzugsdrehmoment anziehen.

Den Kontaktpunkt der Verbindung erfassen.

Um einen voreingestellten Winkel weiterdrehen.

Anziehen abschließen.

Da die Dehnung der Schraube in direktem Zusammenhang mit der Klemmkraft steht, bietet das Winkelanziehen im Allgemeinen eine wesentlich gleichmäßigere Vorspannkraft als Methoden, die ausschließlich auf dem Drehmoment basieren.

Warum Drehmoment allein manchmal nicht ausreicht
Das Drehmoment ist nur ein indirekter Indikator für die Klemmkraft.

Tatsächlich werden etwa 85–90 % des Anzugsdrehmoments durch Reibung verbraucht, während nur ein kleiner Teil tatsächlich zur Vorspannung der Schraube beiträgt.

Viele Variablen beeinflussen die Reibung:

Oberflächenbeschichtung

Schmierung

Zustand der Unterlegscheibe

Gewindequalität

Materialunterschiede

Fertigungstoleranzen

Infolgedessen können zwei Schrauben, die mit genau demselben Drehmoment angezogen werden, deutlich unterschiedliche Klemmkräfte erzeugen.

Aus diesem Grund wird bei kritischen Baugruppen zunehmend auf eine Drehmoment-Winkel-Steuerung statt auf das Drehmoment allein gesetzt.

Wie funktioniert das Winkelanziehen?

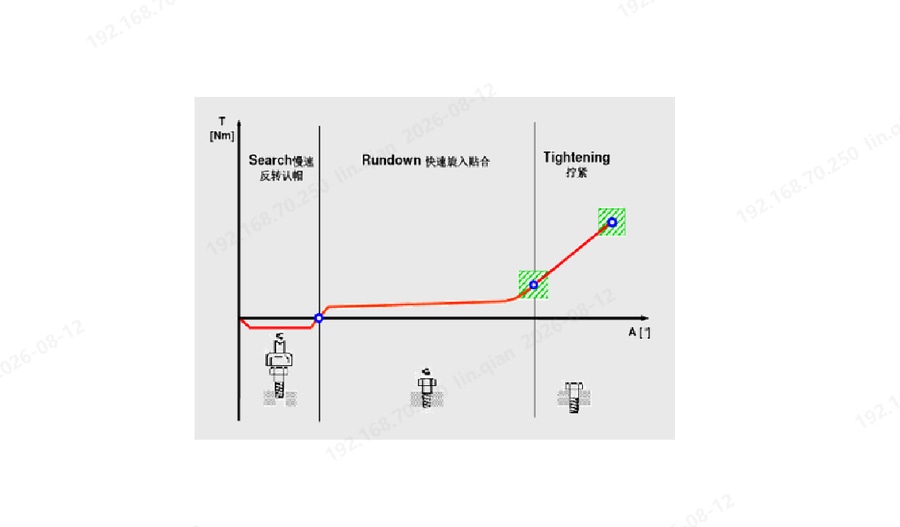

Ein typischer Drehmoment-Winkel-Anziehvorgang erfolgt in mehreren Schritten.

Schritt 1: Schnelllauf
Der Schraubendreher dreht das Befestigungselement schnell, bis die Fügeflächen aneinanderstoßen.

In dieser Phase steht die Produktivität im Vordergrund und nicht die Präzision.

Schritt 2: Erkennung des Anzugspunkts
Das Werkzeug ermittelt den Punkt, an dem das Verbindungselement vollständig sitzt.

Moderne intelligente Schraubendreher bestimmen diesen Punkt durch die Überwachung von Veränderungen in der Drehmomentkurve.

Das Ermitteln des richtigen Anzugspunkts ist entscheidend, da hier die anschließende Winkelmessung beginnt.

Schritt 3: Winkelanzug
Nach Erreichen des Anzugsmoments dreht sich das Werkzeug weiter um einen präzise programmierten Winkel.

Beispiele hierfür sind:

Drehmoment 8 Nm + 90°

Drehmoment 20 Nm + 180°

Drehmoment 50 Nm + 120°

Der Winkel kann für verschiedene Schraubengrößen, Werkstoffe und Verbindungskonstruktionen individuell angepasst werden.

Schritt 4: Überprüfung
Intelligente Anzugsysteme erfassen:

Enddrehmoment

Drehwinkel

Anzugskurve

Zyklusergebnis

Zeitstempel

Bediener- oder Stationsinformationen

Diese Aufzeichnungen ermöglichen eine lückenlose Rückverfolgbarkeit der Produktion.

Vorteile des Winkelanzugs
1. Gleichmäßigere Klemmkraft
Der Winkelanzug reduziert Schwankungen der Vorspannkraft, die durch Reibungsänderungen verursacht werden.

Dies führt zu einer stabileren Befestigungsqualität über verschiedene Produktionschargen hinweg.

2. Verbesserte Produktsicherheit
Viele sicherheitskritische Verbindungen erfordern eine präzise Schraubenvorspannung.

Beispiele hierfür sind:

Fahrgestelle im Automobilbau

Lenksysteme

Bremsanlagen

Batteriepacks für Elektrofahrzeuge

Industriemaschinen

Die Winkelsteuerung trägt dazu bei, dass jede Schraube die beabsichtigte Klemmkraft erreicht.

3. Bessere Prozesswiederholbarkeit
Selbst bei geringfügigen Reibungsschwankungen zwischen den Bauteilen liefert das Winkelanzugverfahren konsistentere Ergebnisse als eine reine Drehmomentsteuerung.

Dies verbessert die Wiederholbarkeit der Fertigung.

4. Bessere Qualitätsüberwachung
Moderne Steuerungen erstellen vollständige Anziehkurven, anhand derer Ingenieure Folgendes erkennen können:

Gewindeschäden

Fehlende Bauteile

Falsche Sitzposition

Anomalien an der Verbindung

Werkzeugverschleiß

Dies ermöglicht eine frühzeitige Fehlererkennung, bevor die Produkte die Fertigungslinie verlassen.

Drehmoment-Anziehen vs. Winkel-Anziehen
Merkmal Drehmoment-Anziehen Winkel-Anziehen
Regelgröße Drehmoment Drehmoment + Drehwinkel
Konsistenz der Klemmkraft Mäßig Hoch
Reibungsempfindlichkeit Hoch Geringer
Prozessstabilität Gut Hervorragend
Datenerfassung Grundlegend Umfassend
Am besten geeignet für kritische Baugruppen Eingeschränkt Ja
Typische Anwendungen der Winkelanzugtechnik
Die Winkelanzugtechnik wird überall dort eingesetzt, wo die Zuverlässigkeit der Verbindung entscheidend ist.

Automobilbau
Bei der Fahrzeugmontage kommen Tausende von Gewindebefestigungen zum Einsatz.

Zu den typischen Anwendungen gehören:

Motormontage

Fahrwerk

Fahrwerksaufhängung

Lenksysteme

Radbefestigung

Sitzmontage

Batteriepacks für Elektrofahrzeuge
Batteriesysteme erfordern eine präzise Vorspannung, um die Dichtungsleistung und die elektrische Sicherheit zu gewährleisten.

Das Winkelanziehen trägt dazu bei, eine gleichmäßige Vorspannung über alle Batteriemodule hinweg aufrechtzuerhalten.

Industrielle Automatisierungsanlagen
Servosysteme, Roboterkonstruktionen und Präzisionsmaschinen erfordern oft eine wiederholbare Vorspannung der Schrauben, um die langfristige Positioniergenauigkeit zu gewährleisten.

Elektronikfertigung
Hochwertige Elektronikprodukte erfordern ein kontrolliertes Anziehen, um Folgendes zu vermeiden:

Gewindeschäden

Verformung von Bauteilen

Lose Befestigungselemente

Winkelgesteuerte intelligente Schraubendreher verbessern die Prozesskonsistenz.

Warum intelligente Elektroschrauber wichtig sind
Das Winkelanziehen erfordert weit mehr als einen herkömmlichen Schraubendreher mit Rutschkupplung.

Ein intelligenter Elektroschrauber umfasst in der Regel:

Hochauflösenden Encoder

Präzisions-Drehmomentsensor

Servomotor mit geschlossenem Regelkreis

Echtzeit-Steuerung

Drehmoment-Winkel-Algorithmen

Diese Technologien ermöglichen es dem System, sowohl das Drehmoment als auch den Drehwinkel gleichzeitig präzise zu messen.

Das Ergebnis ist eine höhere Präzision beim Verschrauben und vollständige Prozesstransparenz.

Wie die intelligenten Elektroschrauber von Danikor das winkelgesteuerte Anziehen unterstützen
Da sich die industrielle Montage zunehmend in Richtung digitaler Fertigung entwickelt, hat Danikor intelligente Elektroschrauber entwickelt, die für hochpräzise Anziehanwendungen ausgelegt sind.

Zu den wichtigsten Funktionen gehören:

Hochpräzise Drehmoment- und Winkelsteuerung
Die intelligenten Schraubendreher von Danikor vereinen Präzisions-Drehmomentsensoren mit hochauflösenden Encodern und ermöglichen so eine genaue Regelung von Drehmoment und Drehwinkel im geschlossenen Regelkreis.

Vielfältige Anzugsstrategien
Die Steuerung unterstützt programmierbare Anzugsmethoden, darunter:

Drehmomentsteuerung

Winkelsteuerung

Drehmoment + Winkel

Mehrstufiges Anziehen

Strategien für weiche Verbindungen

Strategien für feste Verbindungen

Hersteller können unterschiedliche Anziehprogramme für verschiedene Produkte konfigurieren, ohne die Hardware zu ändern.

Echtzeit-Anziehkurvenanalyse
Das System überwacht kontinuierlich:

Drehmomentkurve

Winkelkurve

Anziehgeschwindigkeit

Zykluszeit

Dies hilft dabei, abnormale Anziehbedingungen zu erkennen, bevor fehlerhafte Produkte in die nächste Fertigungsstufe gelangen.

Vollständige Datenrückverfolgbarkeit
Die intelligenten Anziehsysteme von Danikor können über industrielle Kommunikationsprotokolle mit MES-, SPS- und Fabrikautomationsplattformen kommunizieren.

Jeder Anziehzyklus kann für das Qualitätsmanagement und die Rückverfolgbarkeit der Produktion aufgezeichnet werden.

Breites Anwendungsspektrum in der Industrie
Die intelligenten Elektroschrauber von Danikor eignen sich für:

Automobilmontage

Fertigung von Fahrzeugen mit alternativen Antrieben

Batteriepack-Produktion

Elektronikmontage

Industrielle Automatisierung

Herstellung von Haushaltsgeräten

Allgemeine industrielle Befestigungsaufgaben

Häufig gestellte Fragen
Ist das Winkelanzugverfahren genauer als das Drehmomentanzugverfahren?
Ja. Da beim Winkelanzug die Dehnung der Schraube nach Erreichen eines Referenzdrehmoments kontrolliert wird, erzeugt diese Methode im Allgemeinen eine gleichmäßigere Klemmkraft als das reine Drehmomentanzugverfahren.

Erfordert jede Montage einen Winkelanzug?
Nein. Für viele allgemeine industrielle Anwendungen reicht eine Standard-Drehmomentregelung aus. Bei sicherheitskritischen oder hochgradig wiederholgenauen Montagen ist jedoch häufig eine Drehmoment-Winkel-Regelung von Vorteil.

Welche Ausrüstung wird für das Winkelanzugverfahren benötigt?
Das Winkelanzugverfahren erfordert ein intelligentes Schraubsystem, das sowohl das Drehmoment als auch den Drehwinkel messen kann. Dazu gehören in der Regel ein servogesteuerter Elektroschrauber, ein Encoder, ein Drehmomentsensor und eine programmierbare Steuerung.

Kann das Winkelanzugverfahren die Produktqualität verbessern?
Ja. Es reduziert Schwankungen bei der Vorspannkraft, verbessert die Konsistenz der Montage, ermöglicht die Rückverfolgbarkeit des Prozesses und hilft dabei, Unregelmäßigkeiten bei der Verschraubung bereits vor der Endkontrolle zu erkennen.

Fazit
Da die Qualitätsanforderungen in der Fertigung stetig steigen, hat sich das Winkelanzugverfahren zu einer der effektivsten Methoden entwickelt, um eine gleichbleibende Schraubenvorspannkraft und eine zuverlässige Verschraubungsleistung zu erzielen.

Im Vergleich zur reinen Drehmomentsteuerung bietet das Drehmoment-Winkel-Anziehen eine bessere Wiederholgenauigkeit, erhöhte Sicherheit und umfassende Qualitätsdaten, was es zur bevorzugten Lösung für Anwendungen in der Automobilindustrie, bei Elektrofahrzeugen, in der Elektronik und in der industriellen Automatisierung macht.

Für Hersteller, die digitale Befestigungslösungen implementieren möchten, bieten intelligente Werkzeuge mit geschlossener Drehmoment- und Winkelsteuerung – wie beispielsweise die intelligenten Elektroschrauber von Danikor – die Präzision, Rückverfolgbarkeit und Flexibilität, die für moderne Produktionslinien von heute erforderlich sind.
