Lösung zum präzisen Anziehen von Schrauben bei der Montage optischer Module | Danikor – digitale, intelligente Schraubwerkzeuge

{{{sourceTextContent.subTitle}}}

Lösung zum präzisen Anziehen von Schrauben bei der Montage optischer Module

{{{sourceTextContent.description}}}

Als zentrale Komponente, die Rechenleistung, Netzwerke und Daten miteinander verbindet, entwickeln sich optische Module kontinuierlich in Richtung höherer Geschwindigkeiten, stärkerer Integration, kompakterer Bauformen und verbesserter Zuverlässigkeit. Vor dem Hintergrund dieses Trends ist die Schraubmontage nicht mehr nur ein einfacher Verbindungsprozess, sondern hat sich zu einem entscheidenden Faktor entwickelt, der die Produktzuverlässigkeit, die Wärmeableitung und die Fertigungsausbeute beeinflusst.
I. Zentrale Probleme beim Schraubvorgang bei der Montage von optischen AI-Modulen

Schwierigkeiten bei der Steuerung geringer Drehmomente, Anfälligkeit für Bauteilschäden: In optischen Modulen kommen üblicherweise kleine Schrauben der Größen M1 bis M3 zum Einsatz, was eine extrem hohe Präzision bei der Werkzeugsteuerung erfordert. Herkömmliche Elektroschrauber neigen bei niedrigen Drehmomenten zu Drehmomentüberschreitungen, was zu Defekten wie abgenutzten Gewinden, gerissenen Gehäusen und beschädigten optischen Komponenten führt. Dies führt direkt zur Ausschussproduktion hochwertiger Produkte. Die präzise Steuerung im niedrigen Drehmomentbereich ist die größte technische Herausforderung bei der Montage optischer Module.

Strenge Anforderungen an die Konsistenz der Montage, Schwierigkeiten bei der Gewährleistung der Chargenstabilität: Kritische Arbeitsschritte wie die Befestigung von Leiterplatten (PCBA) und der Einbau von Kühlkörpern erfordern eine hohe Konsistenz der Klemmkraft. Selbst geringfügige Drehmomentschwankungen können die Wärmeableitungseffizienz und die langfristige Betriebssicherheit des Produkts beeinträchtigen. Herkömmlichen Werkzeugen fehlen die ausgefeilten Prozesssteuerungsmöglichkeiten, die erforderlich sind, um die Konsistenz der Montage über verschiedene Chargen hinweg zu gewährleisten, was häufig zu Schwankungen in der Ausbeute führt.

Modellgemischte Fertigung, hohe Umrüsteffizienz und Managementdruck: Angesichts der immer schnelleren Produktiterationen bei optischen Modulen ist die modellgemischte Fertigung zur Branchennorm geworden. Oftmals müssen unterschiedliche Schraubenspezifikationen, Drehmomentparameter und Prozessanforderungen gleichzeitig berücksichtigt werden. Herkömmliche Montageverfahren basieren auf einer manuellen Parameterumstellung, was ineffizient und fehleranfällig ist und höhere Anforderungen an die flexible Umrüstfähigkeit der Produktionslinie sowie an den Grad der digitalen Steuerung stellt.

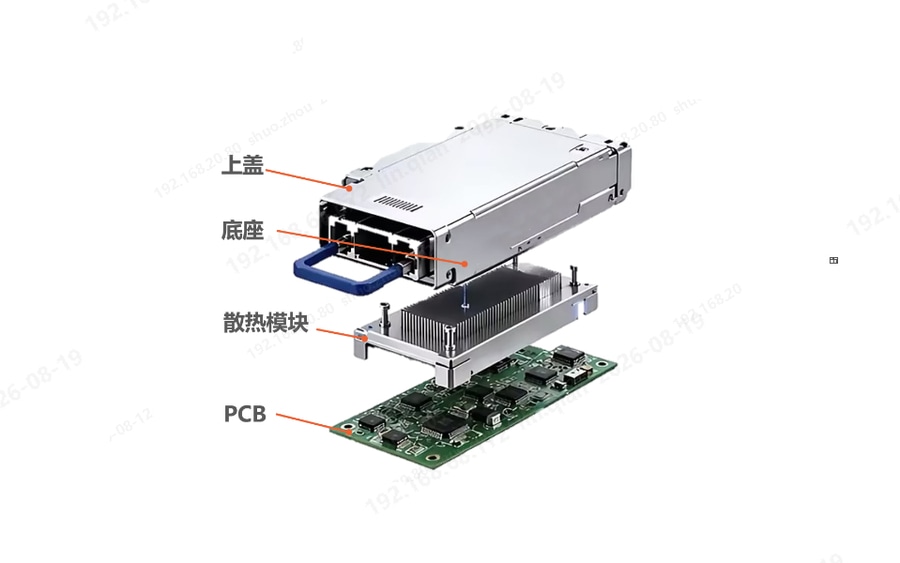

Beengte Platzverhältnisse im Gehäuse, eingeschränkte Anordnung für automatisiertes zweiachsiges Anziehen: Die Gehäuse von AI-Optikmodulen sind hochintegriert, wobei die Schraubenpositionen in der Regel weniger als 40 mm voneinander entfernt sind. Um die Produktionszykluszeit zu verkürzen, verwenden automatisierte Arbeitsstationen häufig zwei Werkzeuge zum gleichzeitigen Anziehen. Herkömmliche Anzugswerkzeuge sind jedoch in der Regel zu groß, um die Anforderungen an eine parallele Anordnung von zwei Werkzeugen zu erfüllen, was die Effizienzsteigerung automatisierter Produktionslinien einschränkt.

Fehleranfällige manuelle Montage, fehlende Rückverfolgbarkeit der Qualität: Bei der manuellen Montage treten häufig Probleme wie heruntergefallene Schrauben, versäumtes Anziehen, Materialverwechslungen und falsches Anzugsmoment auf. Zudem nimmt die Ermüdung der Mitarbeiter bei lang andauernden, hochintensiven Arbeitsabläufen zu, was die Stabilität der Montage weiter beeinträchtigt. Gleichzeitig verfügen herkömmliche Werkzeuge nicht über Funktionen zur Datenerfassung und -übertragung. Der Anziehvorgang kann nicht überwacht werden, und die Ergebnisse sind nicht rückverfolgbar. Wenn Qualitätsprobleme auftreten, ist es schwierig, die Ursache genau zu lokalisieren, was ein präzises Management des Produktionsprozesses behindert.

II. Danikors digitale, intelligente Anziehlösung

Um den sich weiterentwickelnden Anforderungen an die Präzisionsmontage von Hochgeschwindigkeits-Optikmodulen gerecht zu werden, setzt Danikor seine digitale, intelligente Anziehtechnologie ein. Mit hochpräzisen, konsistenten und rückverfolgbaren Montagefunktionen schafft das Unternehmen ein stabiles und zuverlässiges Qualitätssicherungssystem für die Fertigung von KI-Optikmodulen.

Sensorbasierte hochpräzise Anzugswerkzeuge, präzises und steuerbares geringes Drehmoment: Die sensorbasierten Anzugswerkzeuge von Danikor sind mit leistungsstarken bürstenlosen Motoren ausgestattet und nutzen einen selbst entwickelten hochpräzisen Steuerungsalgorithmus, um eine Drehmomentregelungsgenauigkeit von 6σ ±5 % zu erreichen. Sie gewährleisten auch bei niedrigen Drehmomenten eine konstante Drehmomentabgabe und zeichnen sich durch langlebige und zuverlässige Leistung aus. Die Werkzeuge unterstützen mehrere Anziehstrategien und ermöglichen so eine fein abgestimmte Steuerung des gesamten Anziehprozesses. Durch die Reduzierung der Drehzahl in der abschließenden Anziehphase verhindern sie wirksam ein Überschreiten des Drehmoments, stellen sicher, dass jede Schraube einen stabilen und konsistenten Montagezustand erreicht, und verringern so das Risiko von Gewindeschäden und Bauteilbeschädigungen.

Aufgabenrezept-Management, schnelle Anpassung an die gemischte Fertigung verschiedener Modelle: Um den Anforderungen der gemischten Fertigung mit unterschiedlichen Spezifikationen für optische Module gerecht zu werden, unterstützen die Werkzeuge das Aufgabenrezept-Management und schnelle Umrüstungen. Prozessparameter für verschiedene Schraubentypen können vorab gespeichert werden. Während der Produktion lässt sich das entsprechende Rezept mit einem einzigen Tastendruck aufrufen, was einen schnellen Wechsel zwischen verschiedenen Schraubenspezifikationen und Drehmomentanforderungen ermöglicht. Dies verkürzt die Umrüstzeit erheblich, erhöht die Flexibilität der Produktionslinie und passt sich den Anforderungen der KI-Optikmodul-Branche an schnelle Iterationen an.

Vollständige Rückverfolgbarkeit der Prozessdaten, Aufbau eines digitalen Qualitätssystems: Die Werkzeuge verfügen über umfassende Funktionen zur Datenerfassung, -hochladung und -speicherung und gewährleisten so, dass der Anziehvorgang jeder Schraube überwacht und die Ergebnisse rückverfolgt werden können. Unternehmen können die Anzugsdaten analysieren, um Trends in der Montagequalität zu bewerten, Prozessabweichungen umgehend zu erkennen und die digitale sowie intelligente Modernisierung des gesamten Montageprozesses für KI-Optikmodule voranzutreiben – weg von der bloßen „Fertigstellung der Montage“ hin zu einer „präzisen und kontrollierten Montage“.

Kompaktes Konstruktionsdesign, Überwindung der Einschränkungen des zweiachsigen Anziehens in engen Räumen: Die sensorbasierten Anziehwerkzeuge von Danikor zeichnen sich durch ein äußerst kompaktes Konstruktionsdesign aus, das die Anforderungen an die parallele Anordnung von zwei Werkzeugen erfüllt und sich effektiv an Montagebedingungen mit hoher Dichte und Schraubenabständen von weniger als 40 mm anpasst. Die Kombination aus hochpräziser Drehmomentsteuerung und kompakter Bauform steigert die Montageeffizienz und -konsistenz in der automatisierten Massenproduktion weiter und bietet entscheidende Unterstützung für die automatisierte Montage von KI-Optikmodulen.

Regelungslösung mit geschlossenem Regelkreis für die manuelle Montage, Fehlervermeidung und Dichtheitsprüfung über den gesamten Prozess: Für manuelle Montageszenarien bietet Danikor eine umfassende Lösung an, bestehend aus einem äußerst stabilen Zuführsystem, hochpräzisen Schraubwerkzeugen und einem Positionierarm. Damit wird eine Regelung mit geschlossenem Regelkreis über den gesamten Prozess hinweg erreicht, vom Transport und der Positionierung der Schrauben bis zum Anziehen:

Zuführstation: Der rollengestützte Schraubenzuführer unterstützt mehrere Zuführmodi wie manuelles Aufnehmen, manuelles Schöpfen und manuelles Ansaugen. Er behebt effektiv Probleme vor Ort wie heruntergefallene Schrauben, ausgelassene Anziehvorgänge und Materialvermischungen und gewährleistet so eine geordnete Schraubenzufuhr.

Positionierungsstufe: Der Positionierarm unterstützt die Voreinstellung von XYZ-Koordinaten sowie die Steuerung der Anzugsreihenfolge und vermeidet so Montagefehler wie falsches oder fehlendes Anziehen. Zudem reduziert er effektiv die Ermüdung des Bedieners unter Bedingungen mit hoher Frequenz und hohen Zyklen und gewährleistet so die Stabilität der Montage bei längeren Betriebszeiten.

Anzieheinheit: Die hochpräzisen Anziehwerkzeuge gewährleisten, dass das Drehmoment jeder Schraube präzise steuerbar ist, wobei die Daten in Echtzeit hochgeladen werden, um eine lückenlose Rückverfolgbarkeit zu gewährleisten.

Danikor wird die digitale, intelligente Montagetechnologie weiterhin intensiv vorantreiben. Mit höherer Präzision, größerer Stabilität und intelligenteren digitalen Anzugslösungen setzen wir uns dafür ein, die Fertigung von KI-Optikmodulen auf eine neue Stufe zu heben, die sich durch hohe Ausbeute, hohe Konsistenz und hohe Zuverlässigkeit auszeichnet.
