CSOP: Hermetisches Keramikgehäuse für stabile und zuverlässige SMT-Anwendungen

{{{sourceTextContent.subTitle}}}

keramik-Halbleitergehäuse

{{{sourceTextContent.description}}}

In Halbleitergeräten, industriellen Steuerungssystemen und hochzuverlässigen elektronischen Systemen stellt das Gehäuse nicht nur elektrische Verbindungen her, sondern wirkt sich auch direkt auf die langfristige Stabilität des Geräts bei hohen Temperaturen, im Vakuum oder in anderen anspruchsvollen Umgebungen aus. Herkömmliche kunststoffgekapselte SOP-Gehäuse sind zwar kostengünstig und schnell herzustellen, aber sie sind anfällig für Alterung, Leckagen oder Leistungseinbußen bei hoher Luftfeuchtigkeit, hohen Temperaturen und langfristigen Betriebsbedingungen.
Im Gegensatz dazu haben keramische Verpackungen inhärente Vorteile in Bezug auf Luftdichtheit, Materialstabilität und Nutzungsdauer. Das Ceramic Small Outline Package (CSOP) ist eine Art von Keramikgehäuse, das ausgereifte Fertigungstechniken mit den Anforderungen der Oberflächenmontage kombiniert. Es vereint die hohe Stabilität keramischer Materialien mit dem kompakten Formfaktor eines SOP (Surface Mount Package) und wird häufig in elektronischen Systemen eingesetzt, die hohe Anforderungen an Zuverlässigkeit und Prozessstabilität stellen.

01 Was ist ein CSOP-Keramikrohrgehäuse?

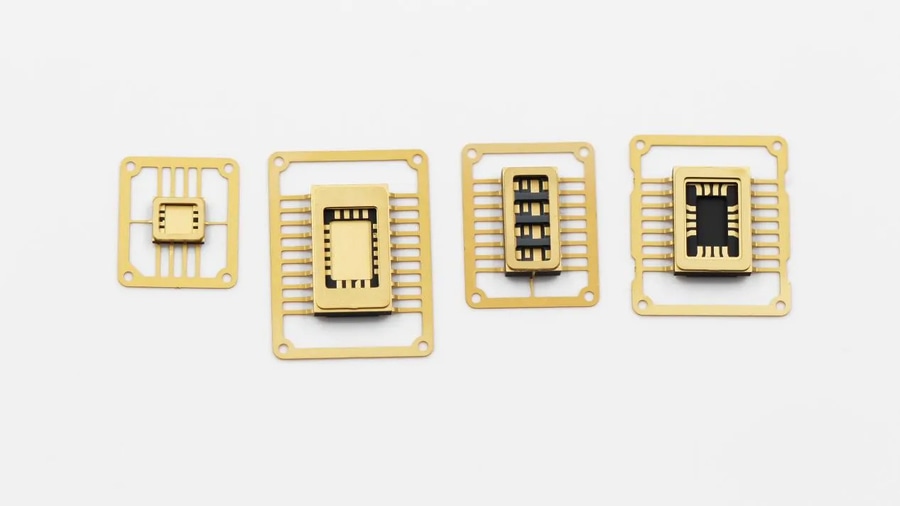

CSOP ist ein keramisches gasdichtes Gehäuse, das auf der Grundlage der Small Outline Package (SOP)-Struktur entwickelt wurde.
Zu seinen typischen Merkmalen gehören:
- Verwendung von Aluminiumoxid- oder Aluminiumnitrid-Keramik als Matrixmaterial.
- Zweiseitige Stifte oder metallisierte Pads für die SMT-Montage.
- Es kann ein interner abgedichteter Hohlraum gebildet werden, der für die Chipmontage und das Bonding von Leitungen verwendet wird.
- Gasdichte Abdichtung durch Verwendung von Keramikkappen oder Metallkappen.
Unter Beibehaltung des vertrauten Formfaktors und des ausgereiften Herstellungsprozesses des SOP-Gehäuses werden für das CSOP keramische Materialien verwendet, um die Hochtemperaturstabilität und langfristige Zuverlässigkeit zu verbessern. Es kann die Leistung und Lebensdauer des Chips in rauen Umgebungen wie Feuchtigkeit, Temperatur oder Vakuum schützen. Das mit Durchgangslöchern kompatible Design macht den Produktionsprozess flexibler, ermöglicht eine automatisierte SMT-Montage und erleichtert die Reparatur und Wartung des Systems.

02 Die Positionierung von CSOP im Keramikrohrschalensystem
In der gesamten Produktlinie der Keramikrohrgehäuse zielt CSOP nicht auf die höchste Pin-Dichte oder die kleinste Gehäusegröße ab. Stattdessen dient es als grundlegende und zuverlässige Lösung, die eine stabile Unterstützung für Halbleiterausrüstungen, industrielle Steuermodule und elektronische Systeme in der Luft- und Raumfahrt bietet.
Im Vergleich zu Formen wie CLCC und CQFN, die keine Pins haben oder eine hohe Dichte aufweisen, wird bei CSOP mehr Wert auf die folgenden Eigenschaften gelegt:
- Ausgereifte Struktur mit ausreichender langfristiger Anwendungserprobung.
- Günstiger für das PCB-Design und die Lötprozesse.
- Bessere Toleranz bei Temperaturschwankungen und mechanischer Belastung.
- Leichtere Erkennung, Reparatur und Wartung auf Systemebene.
Daher wird CSOP oft für Systeme gewählt, bei denen es auf zuverlässige Leistung und langfristige Zuverlässigkeit ankommt, anstatt einfach nur die Grenzen der Gehäusegröße oder der Pinanzahl zu verfolgen.

03 Typische Anwendungsbereiche
CSOP-Keramikröhren werden üblicherweise in den folgenden Anwendungsszenarien eingesetzt:
- Halbleiterfertigungs- und Testgeräte: Sensoren und Steuermodule für den Einsatz in Hochtemperatur-, Vakuum- oder Reinraumumgebungen, die eine stabile Geräteleistung gewährleisten.
- Industrielle Steuerungs- und Sensorsysteme: In komplexen Umgebungen wie Temperatur, Feuchtigkeit oder Vibration bieten sie luftdichten Schutz und thermische Stabilität und verlängern so die Lebensdauer der Module.
- Luft- und Raumfahrt und hochzuverlässige elektronische Geräte: Sie sind in der Lage, Temperaturschwankungen, Feuchtigkeitsschwankungen und Vibrationsstößen standzuhalten und gewährleisten die langfristige Zuverlässigkeit kritischer Komponenten.
- Gehäuse für Analog-, Leistungs- und spezielle Funktionschips: Bietet hohe Stabilität und luftdichten Schutz, reduziert Temperaturdrift und Rauschen, geeignet für industrielle, medizinische und Forschungsgeräte.
Bei den oben genannten Anwendungen sind die Stabilität und langfristige Zuverlässigkeit des CSOP in der Regel entscheidender als seine Größe oder die Anzahl der Pins.

Basierend auf Innovaceras ausgereiften keramischen Guss- und Metallisierungsprozessen, unterstützt unser CSOP-Gehäuse eine Vielzahl von Anpassungsoptionen: Die Größe und Anzahl der Stifte kann je nach Kundenwunsch angepasst werden. Das Keramikmaterial kann entweder Aluminiumoxid oder Aluminiumnitrid sein. Die Metallisierung und Oberflächenbeschichtung ist flexibel. Die Abdeckung kann aus Keramik oder Metall für einen vollständigen luftdichten Schutz hergestellt werden.
