M3-Keramikisolatoren mit Gewinde für Ionenabwehrsysteme und Hochspannungsvakuumsysteme

{{{sourceTextContent.subTitle}}}

ionenquellen-Isolatorrohr

{{{sourceTextContent.description}}}

Elektronenkanonen- und Ionenquellenbaugruppen arbeiten unter rauen Bedingungen - Hochspannung, hohe Temperaturen und Ultrahochvakuum. Dies gilt insbesondere für Ionenabweiser-Isolatoren, eine wichtige Schnittstellenkomponente, bei der sowohl eine zuverlässige elektrische Isolierung als auch eine luftdichte Vakuumabdichtung unerlässlich sind.

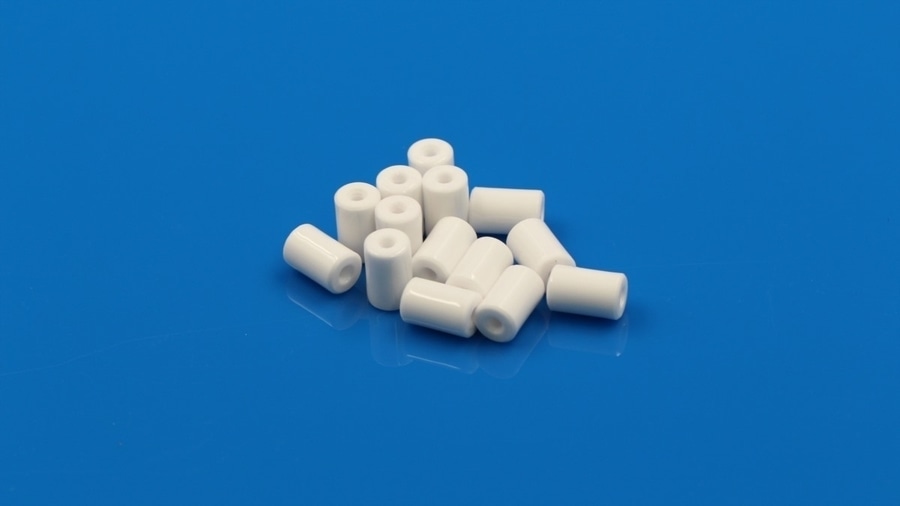

Unsere glasierten Aluminiumoxid-Keramikrohre mit Präzisions-Innengewinde - entwickelt als Ionen-Repeller-Keramikrohre - sind speziell für diese anspruchsvollen Anwendungen konzipiert. Als zentrales Isolierteil von Repeller-Isolator-Baugruppen passen sie perfekt zu Aluminiumoxid-Bolzen und bieten eine gleichbleibende Leistung, während sie eine feste mechanische Befestigung und eine zuverlässige elektrische Isolierung gewährleisten.

Hoch-Vakuum-Design: Eine zentrale technische Herausforderung
Die Aufrechterhaltung der langfristigen Vakuumintegrität in Hochspannungsanlagen ist eine klassische technische Hürde. Isolatoren müssen drei Aufgaben auf einmal erfüllen: als mechanische Stütze fungieren, den elektrischen Strom blockieren und das Vakuum abdichten - und das alles, während sie bei thermischen und elektrischen Belastungen stabil bleiben.

Die gängigen Alternativen bergen alle Risiken. Metalleinsätze können die Isolierung schwächen; unbearbeitete Keramikoberflächen haben winzige mikroskopische Poren, die zu langsamer Ausgasung und Vakuumverlust führen. Auch schlecht bearbeitete Gewinde können Leckagepfade schaffen, die zu einem allmählichen Leistungsabfall führen: höherer Innendruck, instabile Strahlströme und uneinheitliche Ionenabstoßung.

Wie unsere keramischen M3-Gewinderohre diese Probleme beheben
Wir haben dieses Bauteil von Grund auf entwickelt, um diese Probleme zu beheben, indem wir eine maßgeschneiderte Materialauswahl mit einer präzisen Bearbeitung für Hochvakuum- und Hochspannungsanforderungen kombinieren.

95%iges Aluminiumoxid-Substrat
Unser hochreines Aluminiumoxid ist eine bewährte Wahl, die alle für diese Anwendungen erforderlichen Schlüsseleigenschaften vereint:
- Durchschlagsfestigkeit über 15 kV/mm
- Stabile Leistung auch bei hohen Temperaturen
- Extrem niedrige Ausgasung - entscheidend für die Aufrechterhaltung der Vakuumreinheit

Präzises M3-Innengewinde
Jedes M3-Innengewinde ist mit einer Toleranz von 6H gefertigt und gewährleistet einen festen, konsistenten Sitz mit Standard-M3-Aluminiumoxid-Bolzen und -Elektroden. Diese Präzision reduziert Ausrichtungsfehler, verteilt die Klemmkraft gleichmäßig über die Oberfläche und verringert das Risiko von Rissen in der Keramik während der Installation und Nutzung.

Proprietäre Glasur-Beschichtung
Wir schmelzen eine glasartige Glasur auf die Keramikoberfläche, die alle mikroskopisch kleinen Poren vollständig eliminiert. Dadurch werden die Vakuumfestigkeit und die Kriechstromfestigkeit drastisch erhöht, und es entsteht eine chemisch inerte, leicht zu reinigende Oberfläche, die gegen Verschmutzung resistent ist und lange Zeit hält.
