Hochpräzise Aluminiumoxid-Keramik-Gehäuse: Hochzuverlässige Gehäuse für elektronische High-End-Geräte

{{{sourceTextContent.subTitle}}}

Tonerde-Keramik-Verpackungen

{{{sourceTextContent.description}}}

Im Zeitalter der rasanten Entwicklung hin zu hoher Integrationsdichte, hoher Leistungsabgabe und miniaturisiertem Design in der Elektroniktechnologie dienen Gehäuse als "schützender Kern" und "Leistungsträger" von elektronischen Geräten. Die Qualität solcher Gehäusekomponenten hat einen entscheidenden Einfluss auf die Betriebsstabilität, die Lebensdauer und die Anpassungsfähigkeit der entsprechenden elektronischen Geräte. Sie kann als einer der Schlüsselindikatoren angesehen werden, die die Gesamtleistung und Betriebssicherheit der Geräte bestimmen. Insbesondere in strategischen Kernbereichen wie integrierten Schaltkreisen, optischer Kommunikation, Mikrowellengeräten und Automobilelektronik werden die Leistungsanforderungen an die Gehäuse immer strenger und anspruchsvoller. Spezifische Indikatoren wie Hermetizität, elektrische Isolierung, Wärmeableitung, elektromagnetische Entstörungsfähigkeit und Maßhaltigkeit unterliegen höheren technischen Standards. Hochpräzise Aluminiumoxid-Keramikgehäuse haben sich aufgrund ihrer hervorragenden inhärenten Materialeigenschaften, ihrer ausgereiften und kontrollierbaren Herstellungsverfahren sowie ihrer breit gefächerten und vollständigen Produktserien allmählich als die optimale Wahl herauskristallisiert, um die fortschrittlichen Verpackungsanforderungen von High-End-Elektronikgeräten zu erfüllen. Diese Vorteile ermöglichen es ihnen, stabile und zuverlässige Verpackungen für modernste elektronische Komponenten zu liefern und damit der hochwertigen und nachhaltigen Entwicklung der elektronischen Informationsindustrie einen kontinuierlichen Impuls zu geben. https://www.innovacera.com/news/high-precision-alumina-ceramic-packaging-enclosures-unlocking-high-reliability-packaging-for-high-end-electronic-devices.html

1. Kernmaterialeigenschaften: Vielfältige Vorteile treiben Verpackungs-Upgrades voran

Hochpräzise Aluminiumoxidkeramik-Verpackungsgehäuse verwenden hochreine Aluminiumoxidkeramik als Kernsubstratmaterial. Während des Aufbereitungsprozesses werden solche Substrate durch eine strenge und präzise Dosierung der Inhaltsstoffe sowie durch spezielle Hochtemperatursinterverfahren hergestellt. Diese fortschrittlichen Präparationsmethoden tragen dazu bei, eine sehr dichte und gleichmäßig verteilte innere Mikrostruktur zu bilden. Infolgedessen weist das Endprodukt eine Vielzahl hervorragender umfassender Eigenschaften auf, die elektrische, mechanische und thermische Leistungsaspekte umfassen.

Hervorragende elektrische Isolierung: Der Massenanteil von Aluminiumoxid im Keramiksubstrat wird im Bereich von 92% bis 93% kontrolliert. Bei einer Standard-Raumtemperatur von 20℃ kann der Volumenwiderstand des Materials bis zu 10¹⁴ Ω-cm erreichen. Selbst wenn es einer Hochtemperaturumgebung von 300℃ ausgesetzt wird, behält es immer noch ein stabiles Isolationsniveau von 10¹⁰ Ω-cm bei. Wenn die Temperatur auf 500℃ ansteigt, bleibt der Volumenwiderstand bei 10⁸ bis 10⁹ Ω-cm. Diese hervorragende und stabile Isolationsleistung kann externe elektromagnetische Störungen wirksam isolieren. Sie kann auch interne Kurzschlussrisiken des Schaltungssystems verhindern. Dies bietet einen zuverlässigen und dauerhaften elektrischen Schutz für zentrale Funktionskomponenten wie integrierte Schaltkreis-Chips. Daher eignet sich dieses Material besonders für die Verpackungsanforderungen von elektronischen Hochfrequenz- und Hochspannungsgeräten.

Ausgezeichnete mechanische Festigkeit: Die Biegefestigkeit des Aluminiumoxid-Keramiksubstrats kann stabil bei 400 MPa gehalten werden. Es weist eine hervorragende Widerstandsfähigkeit gegenüber mechanischen Stößen und periodischen Vibrationsbelastungen auf. Dadurch kann die Verpackungsstruktur den verschiedenen externen Kräften, die während des Transports, der Montage und des eigentlichen Betriebs der Geräte auftreten, wirksam widerstehen. Die Wahrscheinlichkeit einer strukturellen Verformung oder eines Bruchschadens kann dadurch erheblich reduziert werden. Gleichzeitig verfügt das Material selbst über eine extrem hohe Härte und eine ausgezeichnete Verschleißfestigkeit. Diese Eigenschaften tragen dazu bei, die strukturelle Integrität der Verpackungshülle über einen langen Zeitraum zu erhalten. Außerdem verlängern sie die Gesamtlebensdauer des gesamten elektronischen Geräts effektiv.

Effiziente Wärmeableitung und thermische Stabilität: Die Wärmeleitfähigkeit des Keramiksubstrats kann 18 bis 20 W/(m-K) erreichen. Eine solche Wärmeleitfähigkeit ermöglicht eine schnelle und effektive Leitung und Ableitung der vom Chip im Dauerbetrieb erzeugten Wärme. Dadurch können Leistungseinbußen oder eine Verkürzung der Lebensdauer aufgrund lokaler Überhitzung im Inneren des Geräts wirksam vermieden werden. Der Wärmeausdehnungskoeffizient des Materials ist genau geregelt und kontrolliert. Innerhalb des Temperaturbereichs von 40℃ bis 400℃ beträgt der Wärmeausdehnungskoeffizient 6,7 bis 7×10-⁶/℃. Innerhalb des Temperaturbereichs von 400℃ bis 800℃ beträgt der Wärmeausdehnungskoeffizient 6,9 bis 7,2×10-⁶/℃. Dieser Wert stimmt sehr gut mit den Wärmeausdehnungseigenschaften von Chips, Metallleitungen und anderen angeschlossenen Komponenten überein. Ein solch hoher Anpassungsgrad kann die thermische Belastungskonzentration, die bei wiederholten Hoch- und Tieftemperaturzyklen entsteht, wirksam reduzieren. Außerdem wird dadurch das Risiko von Rissen oder Trennungsfehlern in der Gehäusestruktur erheblich gesenkt.

Stabile dielektrische Leistung: Bei der Testfrequenz von 1 MHz bleibt die Dielektrizitätskonstante des Materials zwischen 9 und 10. Der dielektrische Verlusttangens beträgt nur 4×10-⁴. Diese hervorragenden dielektrischen Eigenschaften können den Energieverlust und die Signaldämpfung bei der Hochgeschwindigkeits-Signalübertragung wirksam verringern. Sie können die Kommunikationsqualität und die strikte Signalintegrität von Hochfrequenzgeräten vollständig gewährleisten. Daher kann dieses Material gut an Hochgeschwindigkeitssignalübertragungsszenarien angepasst werden, einschließlich Mikrowellenkommunikation, optischer Kommunikation und anderer verwandter Bereiche.

2. Präziser Herstellungsprozess: Kontrolle der Qualität und Genauigkeit des gesamten Prozesses

Die hervorragende Leistung von Aluminiumoxid-Keramikgehäusen ist das Ergebnis einer präzisen Fertigung und einer strengen Qualitätskontrolle während des gesamten Prozesses. Der Produktionsprozess umfasst mehrere Kernprozesse, die jeweils eine hochpräzise Kontrolle ermöglichen.

Kernprozesse der Produktion: Vom Bandgießen, Stanzen, Bohren, Füllen von Löchern und Siebdruck über das Öffnen von Hohlräumen, Laminieren, Pressen, Schneiden und Sintern bis hin zum Metallisieren, Vernickeln, Montieren und Löten sowie Vergolden wird eine vollständige, unabhängige Produktionskette gebildet. Alle Prozesse sind eng miteinander verknüpft und gewährleisten durch professionelle Ausrüstung und technische Erfahrung die Stabilität der Produktstruktur und -leistung.

Kontrolle der Maßgenauigkeit: Die Außenabmessungen reichen von 2 mm bis 100 mm. Die Toleranz der üblichen Abmessungen (5 mm bis 75 mm) wird auf ±1 % genau kontrolliert, und die Toleranz der speziell angepassten Abmessungen kann innerhalb von ±0,6 % kontrolliert werden. Die Dicke herkömmlicher Produkte beträgt 0,8mm~4,0mm mit einer Toleranz von ±3%, während spezielle dünne Produkte bis zu 0,4mm dünn sein können mit einer Toleranz von nur ±2%. Die minimale einschichtige Dicke beträgt 0,1 mm mit einer Toleranz von ±0,01 mm.

Genauigkeit bei der Verarbeitung der internen Struktur: Der minimale Lochdurchmesser kann 0,08mm mit einer Toleranz von ±0,01mm erreichen, und die Toleranz der konventionellen Lochdurchmesser (0,13mm~0,42mm) wird ebenfalls bei ±0,01mm gehalten. Der Lochabstand und der Abstand vom Loch zum Rand halten sich streng an die Mindestnorm des 3-fachen Lochdurchmessers, um die strukturelle Stabilität zu gewährleisten. Die Abweichung der Via-Position darf ±0,015 mm nicht überschreiten, um eine genaue Schaltungsverbindung zu gewährleisten.

Metallisierungsprozess-Standards: Die minimale Linienbreite kann 0,05 mm mit einer Toleranz von ±10 % erreichen, und der minimale Linienabstand beträgt 0,05 mm mit einer Toleranz von ±0,01 mm. Die Metallschicht wird mit Nickel, Gold und anderen Verfahren behandelt und zeichnet sich durch eine gleichmäßige Dicke, hervorragende Leitfähigkeit und Oxidationsbeständigkeit aus und erfüllt die Anforderungen an das Schweißen und die langfristige Nutzung von Geräten.

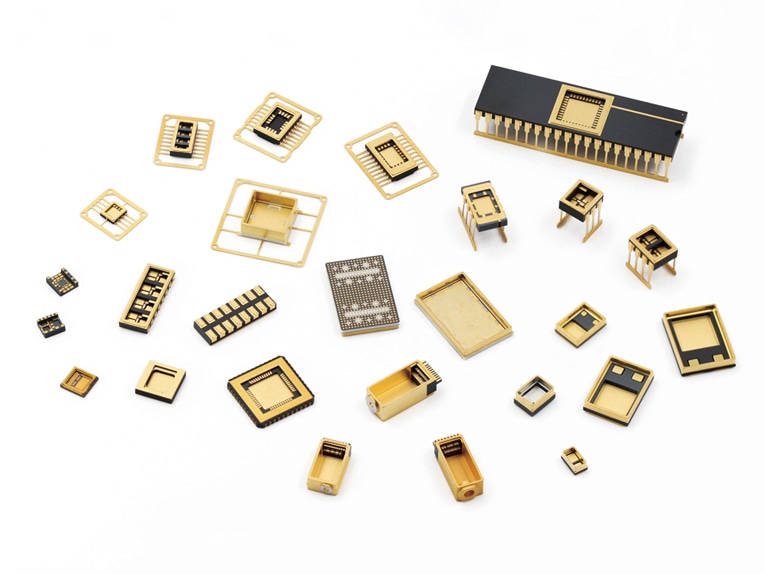

3. Vielfältige Produktserien: Präzise Anpassung an die Anforderungen verschiedener Szenarien

Aluminiumoxid-Keramikgehäuse bilden eine komplette Produktserie, die verschiedene Anwendungsszenarien abdeckt und fünf Kerntypen umfasst. Jede Produktserie ist für spezifische Anforderungen optimiert und passt sich an die Verpackung verschiedener elektronischer Geräte an.

Kleines keramisches Gehäuse (CSOP): Es verfügt über eine miniaturisierte Struktur und flügelförmige Anschlüsse mit geringen Spannungen und hoher Widerstandsfähigkeit gegen mechanische Einwirkungen. Es unterstützt mehrere Anschlussabstände wie 1,27 mm, 1,00 mm und 0,80 mm, wobei die Anzahl der Anschlüsse von 4 bis 56 reicht. Die Größe des Hohlraums und die Außenabmessungen können flexibel angepasst werden und finden breite Anwendung bei der Verpackung verschiedener hochzuverlässiger integrierter Schaltkreise und Präzisionskomponenten, die besonders für Szenarien geeignet sind, die sowohl Volumen als auch Stabilität erfordern.

Kleines keramisches Umrissgehäuse (CSOP)

Keramisches oberflächenmontiertes Leistungsgehäuse (SMD): Verfügt über eine hohe Stromleitfähigkeit, einen großflächigen Kühlkörper im Bereich des Chipbondings und eine hervorragende Wärmeableitungsleistung. Die Anzahl der Anschlüsse beträgt 2~3, und die Hohlraumgröße reicht von 2,60mm×2,60mm bis 10,00mm×9,60mm. Es ist ein ideales Gehäuse für Mikrowellengeräte, Kristalloszillatoren und Kristalloszillationsgeräte, das den Anforderungen an Wärmeableitung und Leistung von Hochleistungsgeräten gerecht wird.

Keramisches oberflächenmontiertes Leistungsgehäuse (SMD)

Keramik-Dual-In-Line-Gehäuse (CDIP): Es wird ein Dual In-Line Lead Design verwendet, mit einer Anzahl von 4 bis 40 Anschlüssen und Abständen von 0,8 mm, 2,54 mm und anderen Spezifikationen. Zu den Versiegelungsformen gehören Flachversiegelung und Gold-Zinn-Versiegelung. Es eignet sich für die Verpackung verschiedener integrierter Schaltungen, Optokoppler, MEMS und anderer Produkte mit geringen Anforderungen an die Anzahl der Leitungen und die Bestückungsdichte und zeichnet sich durch einfache Installation und hohe Kompatibilität aus.

Keramisches bleifreies Chip Carrier/Quad Flat No-Lead-Gehäuse (CLCC/CQFN): Es zeichnet sich durch geringe parasitäre Parameter und ein kompaktes Volumen aus und unterstützt sowohl doppelseitige als auch vierseitige Lead-Out-Strukturen. Die Anschlussabstände betragen 1,27 mm, 1,00 mm, 0,50 mm usw., wobei die Anzahl der Anschlüsse von 4 bis 48 reicht. Es eignet sich für die Oberflächenmontage mit hoher Dichte von VLSI-, ASIC-, ECL- und anderen Schaltungen, die häufig in hochintegrierten Schaltungen verwendet werden.

Keramischer bleifreier Chipträger/Quad Flat No-Lead Package (CLCC/CQFN)

Gehäuse für optische Kommunikationsgeräte (ROSA/TOSA): Speziell für den Bereich der optischen Kommunikation entwickelt, zeichnet es sich durch hohe Luftdichtigkeit und Zuverlässigkeit aus und erfüllt die Anforderungen verschiedener Anwendungsraten von 10GHz bis 400GHz. Es eignet sich für verschiedene optoelektronische Sende- und Empfangsgeräte, optische Schaltmodule und Hochleistungslaser und bietet eine Kerngarantie für die stabile Übertragung optischer Kommunikation.

Gehäuse für optische Kommunikationsgeräte (ROSA/TOSA)

4. Breite Anwendungsbereiche: Förderung der hochqualitativen Entwicklung der Elektronikindustrie

Die zahlreichen Vorteile von Aluminiumoxid-Keramikgehäusen haben sich tief in verschiedene industrielle Kernbereiche integriert und sind zu einer unverzichtbaren Schlüsselkomponente von elektronischen Geräten der Spitzenklasse geworden.

Im Bereich der industriellen Steuerung eignen sich diese hochleistungsfähigen Gehäusekomponenten gut für die Montage und den Schutz verschiedener integrierter Schaltkreise und funktionaler Präzisionskomponenten, da sie unter komplexen und rauen industriellen Anwendungsbedingungen eine äußerst stabile Arbeitsleistung aufrechterhalten können, während ihre herausragende Antistörungsfähigkeit den langfristigen kontinuierlichen und stabilen Betrieb wichtiger industrieller Geräte effektiv gewährleisten kann; im Bereich der Automobilelektronik verfügen diese Verpackungsprodukte über eine ausgezeichnete Widerstandsfähigkeit gegen wiederholte hohe und niedrige Temperaturschocks und starke mechanische Vibrationsbelastungen, so dass sie ihre strukturelle Integrität und funktionelle Stabilität unter den harten Arbeitsbedingungen im Fahrzeug aufrechterhalten können und dementsprechend einen sicheren, stabilen und äußerst zuverlässigen Verpackungsschutz für im Fahrzeug eingebaute Chips, hochpräzise Sensoren und andere elektronische Kernkomponenten bieten können. Im Bereich der optischen Kommunikation unterstützen ROSA/TOSA-Gehäuse die Hochgeschwindigkeitsübertragung und tragen zur Verbesserung der optischen Kommunikationstechnologie bei. In Bereichen wie Mikrowellengeräten und Kristalloszillatoren sorgen die effiziente Wärmeableitung und die Leitfähigkeit der Produkte der SMD-Serie für eine stabile Leistung der Geräte.

Mit der kontinuierlichen Verbreitung von Technologien wie 5G, künstlicher Intelligenz und dem Internet der Dinge werden elektronische Geräte immer höhere Anforderungen an die Leistung von Gehäusen stellen. Aluminiumoxid-Keramikgehäuse werden die Leistungsgrenzen der Miniaturisierung, der hohen Wärmeableitung und der hohen Luftdichtigkeit durch Optimierung der Materialformel, Prozessverbesserung und strukturelle Innovation weiter durchbrechen und so die innovative Entwicklung der elektronischen Informationsindustrie stärker unterstützen und dazu beitragen, dass mehr High-End-Elektronikgeräte eine Leistungsverbesserung und Szenarioerweiterung erreichen. Kontaktieren Sie [email protected] für weitere Informationen.
