Wie man eine Keramik-Vakuumdurchführung auswählt: Der komplette Auswahl-Leitfaden

{{{sourceTextContent.subTitle}}}

Keramische Vakuum-Durchführung

{{{sourceTextContent.description}}}

Was ist eine keramische Vakuumdurchführung?

Die keramische Vakuumdurchführung ist eine keramisch-metallisch dichtende Komponente, ein hermetischer Durchführungsanschluss, der es ermöglicht, dass elektrische Energie, Signale, Bewegungen oder Flüssigkeiten sicher durch die Wand einer Vakuumkammer gelangen. Sie verwendet 95%ige Aluminiumoxid-Keramik als Isolator, um eine Vakuumabdichtung zu erreichen, und ist eine wichtige Komponente in vielen Vakuumgeräten.

Er wird häufig verwendet in:

Halbleiterausrüstung
Vakuumkammern
Hochspannungsanlagen
Plasma- und Ionenstrahlanwendungen
Schritt-für-Schritt-Leitfaden zur Auswahl von Durchführungen

1. Definieren Sie die Spannungsanforderung (kV)

Bis zu 10 kV → Standardanwendungen
Bis zu 12 kV+ → Hochspannungssysteme

Beispiel:

Wenn Sie eine 12kV-Hochspannungs-Vakuumdurchführung mit CF-Flansch suchen, sollten Sie die 8-Pin-12kV-Modelle in Betracht ziehen

2. Bestimmen Sie den Strom (Ampere)

Multi-Pin → geringerer Strom pro Pin
Weniger Pins → höhere Strombelastbarkeit

Beispiel:

Benötigt 30A Hochstrom → 4-Pin-Durchführung wählen
Benötigen Sie mehrere Signale → wählen Sie eine 8-Pin-Durchführung
3. Anzahl der Pins (Signal vs. Leistung)

Anwendungsfall Empfehlung
Komplexes Signalrouting 8 Pin
Hohe Leistungsübertragung 4 Pin
4. Flanschtyp (Kompatibilität)

Die meisten Systeme verwenden CF-Flansche (CF2.75, CF35)

Wenn Benutzer suchen:
"CF2.75 Vakuum-Durchführungsstecker"
→ genaue Flanschübereinstimmung sicherstellen

5. Auswahl des Leitermaterials

Material Wann zu verwenden
Kupfer Hohe Leitfähigkeit / Energiesysteme
Molybdän Hohe Temperaturen / raue Umgebungen
6. Vakuumniveau (HV / UHV)

HV → Standardabdichtung
UHV → erfordert Keramik-Metall-Lötung
Häufige Fehler bei der Auswahl von Durchführungen

Ignorieren der Nennstromstärke (Überhitzungsgefahr)
Auswahl der falschen Flanschgröße
Nichtbeachtung der Temperaturgrenzen
Verwendung von Signaldurchführungen für Leistungsanwendungen
Empfohlene Produkte

Für Hochspannungs- und Multi-Pin-Anwendungen

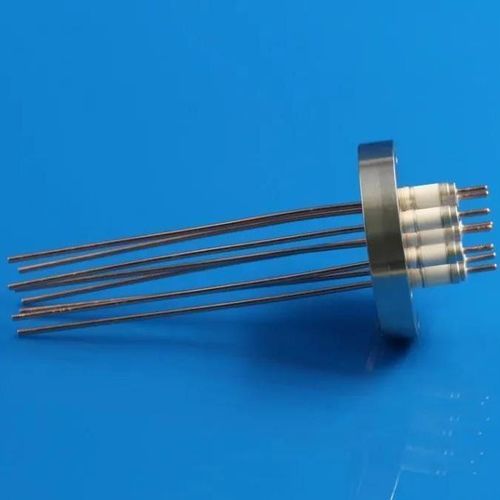

8 Pin 12kV Keramik-Durchführung

Ideal für Halbleiter- und UHV-Systeme
Unterstützt 12kV / 28A
Für Hochstromsysteme

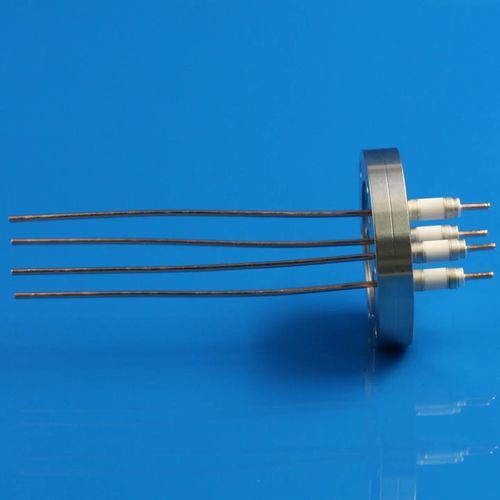

4 Pin 10kV 30A Hochstromdurchführung

Optimiert für die Stromübertragung
Bis zu 30A pro Leiter
Für Hochstrom- und Multi-Pin-Anwendungen

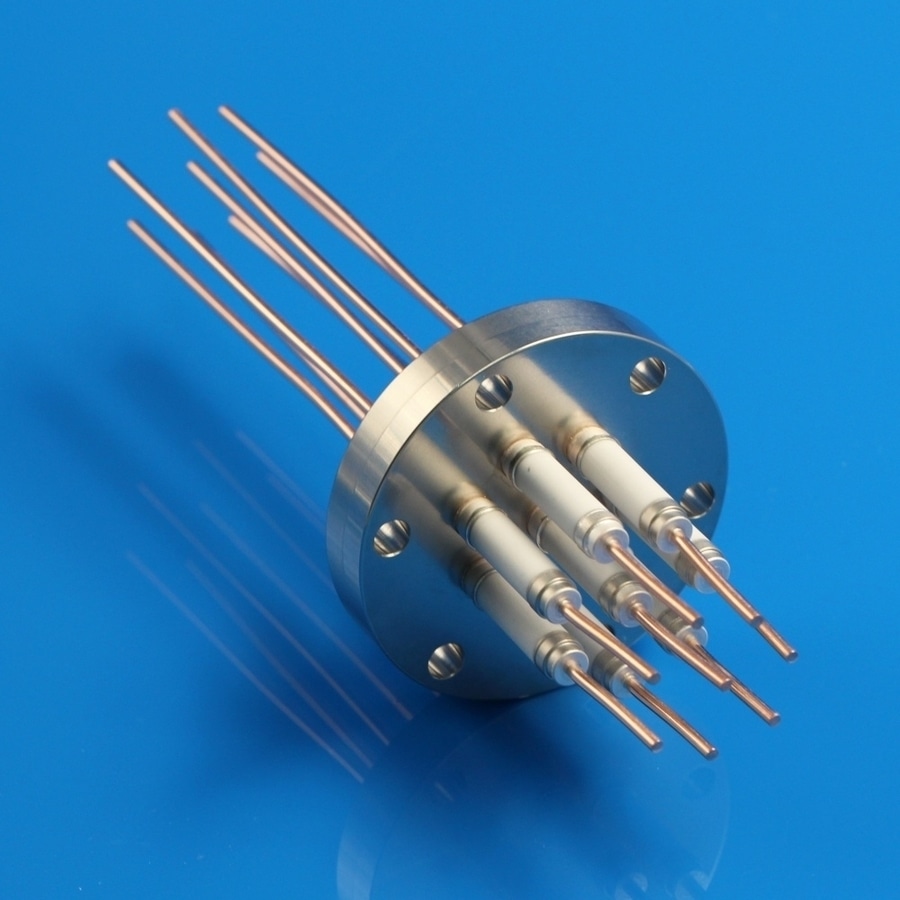

8 Pin 30A 10kV Keramik-Durchführung

Ideal für UHV-Systeme
Bis zu 30A pro Leiter
