Mikroporöses keramisches Vakuumspannfutter für die Halbleiterfertigung: Keramik-Metall-Hybridkonstruktion

{{{sourceTextContent.subTitle}}}

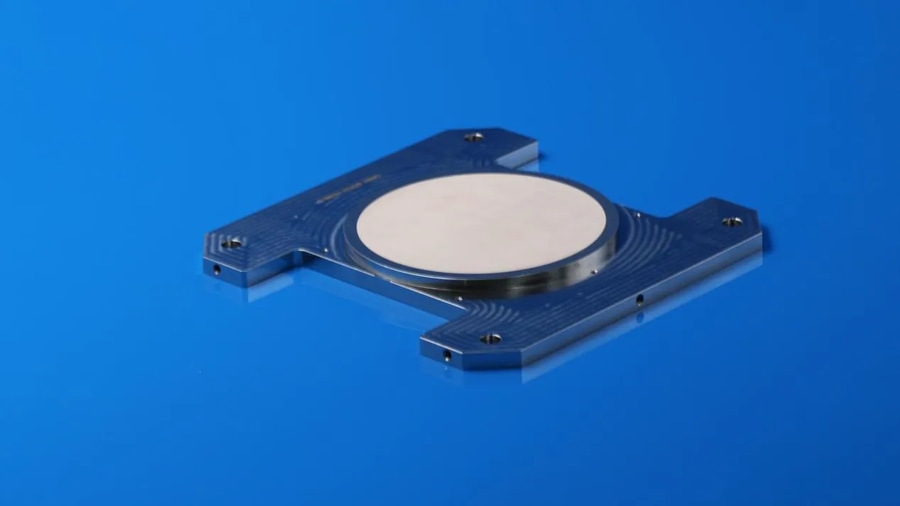

Mikroporöses keramisches Vakuumspannfutter

{{{sourceTextContent.description}}}

In den Bereichen Halbleiter, Optik und hochpräzise Elektronikfertigung sind eine stabile Werkstückspannung und ein beschädigungsfreier Transfer seit jeher entscheidende Prozessschritte. Da sich die Prozesspräzision kontinuierlich verbessert, werden die Einschränkungen herkömmlicher poröser Metall-Vakuumspannfutter hinsichtlich Gleichmäßigkeit, Sauberkeit und Langzeitstabilität immer deutlicher, was die Entwicklung und den Einsatz einer neuen Generation mikroporöser Vakuumspannfutter aus Keramik-Metall-Verbundwerkstoffen vorantreibt.

Bei dieser Art von Vakuumsaugern wird in der Regel hochleistungsfähige mikroporöse Keramik als funktionelle Adsorptionsschicht verwendet, die in einem einheitlichen Design mit einer Metallflansch-Grundstruktur integriert ist, um eine synergetische Optimierung von Leistung und struktureller Festigkeit zu erreichen.

01 Die Schlüsselrolle der mikroporösen Keramik-Adsorptionsoberfläche

An der Adsorptionsstirnfläche kommen hochreine mikroporöse Keramikmaterialien aus Aluminiumoxid (Al₂O₃) oder Siliziumkarbid (SiC) zum Einsatz, die präzise gesintert werden, um eine gleichmäßig verteilte mikroporöse Struktur zu bilden. Diese Struktur ermöglicht:

• Eine gleichmäßige Verteilung des Vakuumdrucks, wodurch lokale Spannungskonzentrationen vermieden werden

• Eine stabile und kratzfreie Adsorptionsauflage für Wafer, Glas und Dünnschichtmaterialien

• Hohe Oberflächenreinheit, wodurch das Risiko einer Partikelkontamination verringert wird

Im Vergleich zu herkömmlichen porösen Metallwerkstoffen bieten mikroporöse Keramiken eine überlegene Leistung hinsichtlich der Gleichmäßigkeit der Porengröße und der Oberflächenstabilität. Dennoch muss die Optimierung durch die Systemauslegung unter verschiedenen Prozessbedingungen und Anwendungsumgebungen erreicht werden.

Mikroporöse Keramikscheiben aus Siliziumkarbid

02 Konstruktive Verstärkung durch Metallflanschbasis

Bei der Konstruktion wird die mikroporöse Keramikschicht mittels Hochvakuum-Lötversiegelungstechnologie mit der Metallflanschbasis verbunden, wodurch eine integrierte Vakuumadsorptionseinheit entsteht. Die Metallkomponente erfüllt folgende Funktionen:

• Bereitstellung hoher mechanischer Festigkeit und Schlagzähigkeit

• Verbesserung der allgemeinen Einbaufähigkeit und Schnittstellenkompatibilität

• Optimierung des Vakuumdichtungswegs zur Verringerung von Leckagerisiken

Diese Verbundkonstruktion – „funktionale Keramikoberfläche + metallischer Strukturrahmen“ – gewährleistet hervorragende strukturelle Stabilität und Zuverlässigkeit bei der automatisierten Handhabung und in Szenarien mit hoher Nutzungsfrequenz.

Mikroporöser Vakuum-Saugnapf aus Aluminiumoxid

03 Vergleichende Analyse von herkömmlichen Metall-Saugnäpfen und Saugnäpfen aus Keramikverbundwerkstoff


Um die technologischen Vorteile der neuen Generation von Saugnäpfen mit Verbundstruktur in Verbindung mit den Anforderungen der Präzisionsfertigungsindustrie anschaulicher zu veranschaulichen, werden die Kernleistungen der beiden gängigen Vakuumsaugnäpfe verglichen, um den Auswahlanforderungen für verschiedene Produktionsszenarien klar gerecht zu werden:

Leistungsmerkmal Herkömmlicher poröser Metall-Vakuumsauger Mikroporöser Vakuumsauger aus Keramik-Metall-Verbundwerkstoff
Porenverteilung Große Abweichungen und ungleichmäßige Verteilung, was leicht zu lokalen Unterdruckunterschieden führt Gleichmäßige Anordnung der Mikroporen und hohe Konsistenz, wodurch ein stabiler Unterdruck über die gesamte Fläche erreicht wird
Oberflächenreinheit Anfällig für Oxidation und Ablagerungen, wodurch das Risiko einer Verunreinigung durch Metallpartikel besteht Chemisch inerte Keramikoberfläche ohne Ausfällung von Verunreinigungen, geeignet für Werkstätten mit hohen Reinheitsanforderungen
Verschleißfestigkeit Geringe Oberflächenhärte, verschleißanfällig, verformt sich leicht und verstopft die Poren bei Langzeitbetrieb Hochfeste Keramikoberfläche, verschleiß- und alterungsbeständig, deutlich verlängerte Lebensdauer
Anpassungsfähigkeit an Werkstücke Kratzt leicht dünne Bleche und Wafer, was zu Verformungen ultradünner Werkstücke führt Glatte und feine Oberfläche für beschädigungsfreies Spannen, kompatibel mit verschiedenen präzisen, dünnen Werkstücken
Strukturelle Stabilität Neigt bei langfristigem Hochfrequenzbetrieb mit geringer Stabilität zu Verformungen und Luftleckagen Integrierte Keramik-Metall-Verbundstruktur mit hoher Schlagfestigkeit und Luftdichtheit
Anwendungsszenarien Allgemeine Bearbeitung, Szenarien mit geringen Reinheitsanforderungen und kosteneffiziente Massenproduktion Hochpräzise Prozesse für Halbleiter, Optik und High-End-Präzisionselektronik

04 Anwendungswert in der Präzisionsfertigung

Mikroporöse Vakuumsauggreifer aus Keramik-Metall-Verbundwerkstoff finden in den folgenden Bereichen breite Anwendung:

• Handhabungs- und Ausrichtungsprozesse für Halbleiterwafer

• Substratbearbeitung für Flachbildschirme (LCD/OLED)

• Spannvorrichtungen für das Schleifen und Polieren optischer Linsen

• Hochpräzise Bearbeitung von Keramik- und Dünnschichtmaterialien

In der praktischen Anwendung stellen verschiedene Geräte unterschiedliche Anforderungen an die Gleichmäßigkeit der Ansaugung, die Reinheit und die langfristige Betriebsstabilität. Diese Art von Produkt wird typischerweise als eine der wichtigsten Funktionskomponenten in Vakuumspannsystemen eingesetzt.

Fazit

Mit der kontinuierlichen Weiterentwicklung der Halbleiter- und Präzisionsfertigungstechnologien entwickelt sich die Vakuumgreiftechnik allmählich in Richtung keramischer Verbundstrukturen. Mikroporöse Vakuumsauggreifer aus Keramik-Metall-Verbundwerkstoffen bieten durch die synergetische Gestaltung von Material und Struktur eine stabilere und sauberere Haftlösung für hochpräzise Fertigungsprozesse.

INNOVACERA bietet maßgeschneiderte Lösungen für mikroporöse keramische Vakuumsaugnäpfe, die auf die Anwendungsanforderungen der Kunden zugeschnitten sind. Das Angebot umfasst verschiedene Materialsysteme wie Aluminiumoxid und Siliziumkarbid sowie vielfältige strukturelle Ausführungen, um den unterschiedlichen Anforderungen von Halbleiter-, Optik- und Präzisionsautomatisierungsanlagen gerecht zu werden. Für weitere Informationen stehen wir Ihnen gerne zur Verfügung.
