Optische Faserdurchführungen mit Keramik-Metall-Lötverbindung für Hochvakuumanwendungen

{{{sourceTextContent.subTitle}}}

Keramik-Metall-Lötverbindung

{{{sourceTextContent.description}}}

Vor dem Hintergrund der Halbleiterfertigung, der optischen Vakuumexperimente und der High-End-Industrieanlagen, die sich kontinuierlich in Richtung höherer Präzision und Stabilität entwickeln, werden die Methoden zur internen Signalübertragung in diesen Systemen erheblich verbessert. Insbesondere in Hochvakuum- und Ultrahochvakuum-Umgebungen (UHV) ist die Realisierung einer stabilen, leckagefreien und verlustarmen optischen Signaleinführung und -übertragung zu einer der wichtigsten technischen Herausforderungen geworden.

Die Keramik-Metall-Löttechnik entwickelt sich als fortschrittliche hermetische Dichtungslösung zu einem grundlegenden Schlüsselprozess für hochzuverlässige elektronische und optische Vakuumkomponenten. Unter diesen Anwendungen stellen optische Vakuumdurchführungen ein bedeutendes Beispiel für diese Technologie im Bereich der präzisen optischen Übertragung dar.

I. Technische Herausforderungen bei der optischen Signalübertragung im Hochvakuum

Herkömmliche Vakuumsystemkonstruktionen stehen vor erheblichen Hürden, wenn es darum geht, Glasfasersignale aus atmosphärischen Umgebungen in Vakuumkammern zu leiten.

Erstens erfordern Vakuumanwendungen eine strenge Dichtungsleistung. Selbst winzige Luftlecks können die Gesamtstabilität des Systems beeinträchtigen oder zum Ausfall der Kammer führen. Zweitens sind Glasfasern von Natur aus empfindlich gegenüber mechanischer Beanspruchung. Der Einbau von Durchführungen durch Kammerwände führt leicht zu Mikrobiegungen oder strukturellen Schäden, was eine Verschlechterung der optischen Signalqualität zur Folge hat.

Darüber hinaus müssen hochmoderne Anlagen wie Halbleiterbearbeitungsgeräte, Laserdetektionssysteme und Plasmareaktionskammern ständigen Temperaturschwankungen und mechanischen Vibrationen standhalten und eine hohe langfristige Betriebssicherheit gewährleisten.

Daher können herkömmliche Gummidichtungen oder einfache Metallkompressionskonstruktionen den Anforderungen moderner High-End-Vakuumsysteme nicht mehr gerecht werden.

II. Wesentliche Vorteile der Keramik-Metall-Hartlöt-Dichtungstechnologie

Die Keramik-Metall-Hartlöt-Dichtungsstruktur erzielt durch einen Hochtemperatur-Hartlötprozess eine metallurgische Verbindung zwischen dem Keramikmaterial und der Metallstruktur und bildet so eine stabile und zuverlässige luftdichte Verbindungsfläche.

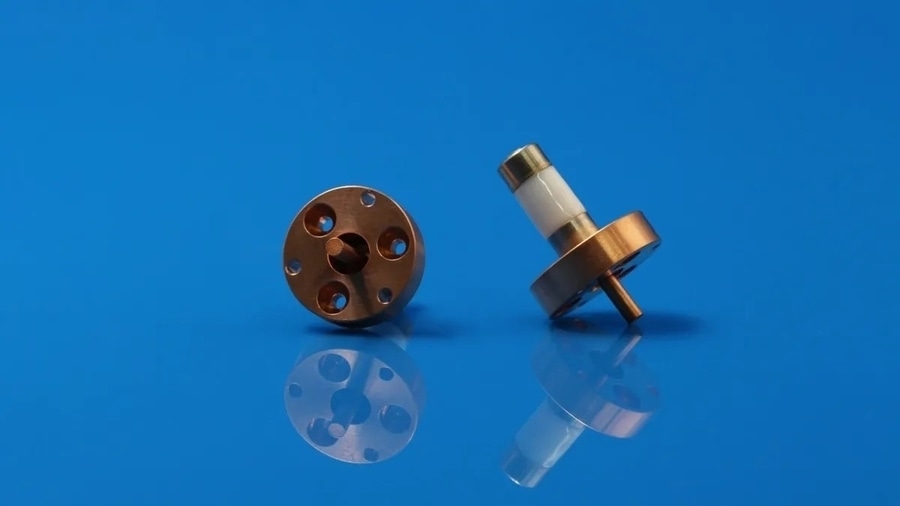

Keramik-Metall-Lötdurchführungen für optische Fasern

Zu den wichtigsten Vorteilen zählen:

1. Hochgasdichte Struktur

Die Lötdichtungsfläche gewährleistet eine langfristig stabile Vakuumdichtungsleistung und eignet sich für Hochvakuum- und Ultrahochvakuum-Umgebungen.

2. Auf die Wärmeausdehnung abgestimmtes Design

Durch die Optimierung der Anpassung zwischen Keramik- und Metallwerkstoffen lassen sich thermische Spannungen wirksam reduzieren, wodurch die strukturelle Zuverlässigkeit erhöht wird.

3. Hohe mechanische Festigkeit und Umweltanpassungsfähigkeit

Sie verfügt über hervorragende Eigenschaften hinsichtlich Hochtemperaturbeständigkeit, Korrosionsbeständigkeit und Vibrationsfestigkeit und eignet sich für komplexe industrielle Bedingungen.

4. Langfristige Betriebsstabilität

Im Vergleich zu herkömmlichen Dichtungsmethoden weist die Hartlöt-Dichtungsstruktur während des Langzeitbetriebs ein deutlich geringeres Ausfallrisiko auf.

III. Konstruktionsmerkmale von Vakuumdurchführungen für Glasfasern

Die auf der Keramik-Metall-Hartlöt-Dichtungstechnologie basierende optische Vakuumdurchführung vereint durch präzises Konstruktionsdesign optische Übertragung und Vakuumisolierung.

Ihre Kernstruktur besteht in der Regel aus:

• Hochfestem Keramikisolator (zur Erzielung einer luftdichten Kernbarriere)

• Metallflanschkonstruktion (zur Systemintegration und mechanischen Befestigung)

• Präziser Ausrichtungskanal für die Glasfaser (zur Gewährleistung einer verlustarmen Signalübertragung)

• Lötdichtungsschnittstelle (zur Herstellung einer dauerhaften luftdichten Verbindung)

Diese Struktur gewährleistet nicht nur die Integrität des Vakuums, sondern garantiert auch, dass das optische Signal stabil und ohne nennenswerte Dämpfung durch die Verkapselungsschnittstelle hindurchgelangen kann.

IV. Typische Anwendungsbereiche

Diese Art von keramik-metallgelöteten Vakuumdurchführungen für optische Fasern findet breite Anwendung in hochtechnologischen Bereichen, darunter:

• Anlagen zur Halbleiterfertigung

Einsatz bei Ätz- (Etching), Abscheidungs- (Deposition) und Vakuumkammer-Überwachungssystemen zur optischen Detektion und Prozessrückmeldung.

• Hochvakuum-Optik- und Lasersysteme

Einsatz bei der Laserdiagnostik, bei optischen Messungen und in hochpräzisen Systemen zur Einleitung optischer Strahlengänge.

• Plasma- und Vakuumversuchsanlagen

Geeignet für komplexe Plasmareaktionskammern und Vakuumgeräte für Forschungszwecke.

• Dünnschichtabscheidungs- und Vakuumbeschichtungssysteme

Einsatz bei der Prozessüberwachung und der Erfassung optischer Signale zur Verbesserung der Genauigkeit der Prozesssteuerung.

Keramik-Metall-gelötete Glasfaser-Durchführungen

V. Zusammenfassung der technischen Vorteile

Im Vergleich zur herkömmlichen Methode der Vakuumsignaleinführung bietet diese Produktreihe folgende Vorteile:

• Hervorragende Zuverlässigkeit der Vakuumabdichtung

• Stabile, verlustarme Übertragungsleistung optischer Signale

• Geeignet für Hochvakuum- und Ultrahochvakuum-Umgebungen

• Hohe Temperaturwechselbeständigkeit und langfristige Betriebsstabilität

• Kompatibel mit den Anforderungen von Halbleiter- und High-End-Forschungsgeräten

VI. Brancheneinblicke: Entwicklungstrends bei Hochvakuumoptik und fortschrittlichen Verpackungstechnologien

Da sich Halbleiter- und High-End-Vakuumgeräte kontinuierlich in Richtung höherer Integration und größerer Zuverlässigkeit weiterentwickeln, steigt die Nachfrage nach einer stabilen Übertragung optischer Signale in einer Vakuumumgebung stetig an.

01 Trend zur Integration multifunktionaler Vakuumsysteme

Moderne Anlagen entwickeln sich weg von einzelnen Prozesskammern hin zu multifunktionalen integrierten Plattformen, was höhere Anforderungen an optische Detektions- und Signalübertragungsschnittstellen stellt.

02 Keramik-Metall-Löten wird zu einem zentralen Verpackungsverfahren

Aufgrund seiner hervorragenden Luftdichtheit und Langzeitstabilität hat sich das Keramik-Metall-Löten zu einem wichtigen technischen Ansatz für hochzuverlässige Vakuumverpackungen entwickelt.

03 Ausweitung der Anwendungen optischer Detektion in Vakuumanlagen

Der Einsatz von Lichtleitern in der Halbleiterfertigung, in Plasmasystemen und in Forschungsgeräten nimmt weiter zu und treibt die Standardisierung optischer Vakuumschnittstellen voran.

VII. Fazit

Die Keramik-Metall-Lötversiegelung optischer Vakuumdurchführungen ist ein Schlüsselelement in hochwertigen Vakuum- und optischen Systemen. Durch die Kombination fortschrittlicher Keramikwerkstoffe mit präziser Dichtungstechnik sowie durch Keramik-Metall-Lötverfahren und faserintegriertes Design wird eine stabile und verlustarme optische Signalübertragung in Hochvakuum- und Ultrahochvakuum-Umgebungen erreicht. Innovacera bietet maßgeschneiderte Keramik-Metall-Lötkomponenten an. Für weitere Informationen kontaktieren Sie uns bitte unter [email protected].
