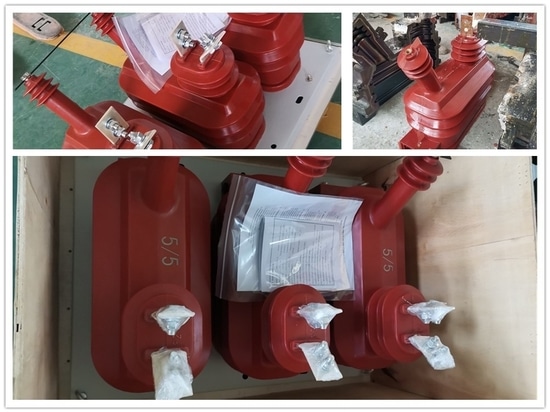

HV-KOMBITRANSFORMATOR
{{{sourceTextContent.subTitle}}}
Outdoor-Kombitransformator in geteilter Ausführung
{{{sourceTextContent.description}}}
Dieses Produkt besteht aus einer Kombination von mehreren Einphasentransformatoren. Jeder Einphasentransformator ist auch ein kleiner kombinierter Transformator in einem.
Ⅰ. Aufbau:

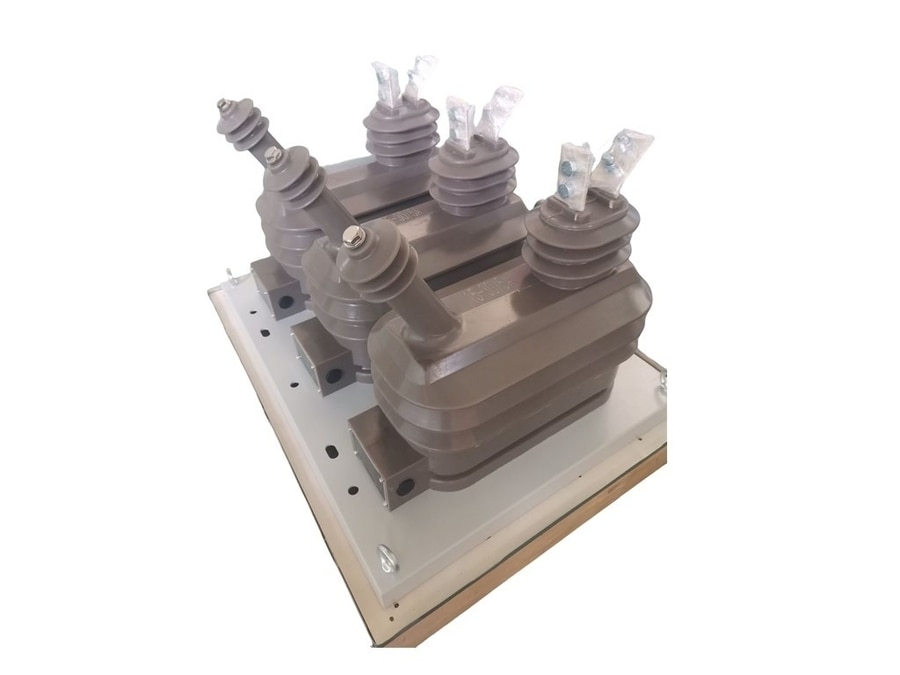

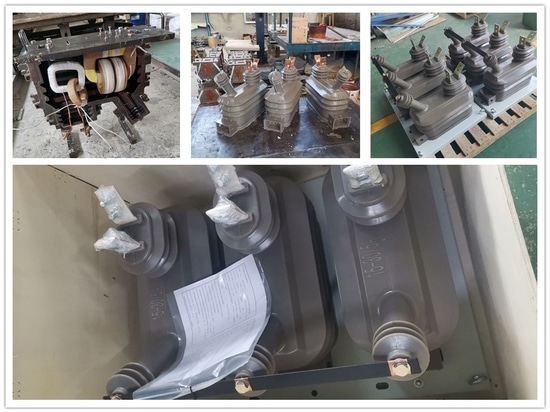

Der Kombitransformator ist aus speziellem Epoxidharz-Vakuumguss im Freien hergestellt. Er ist klein und besteht aus 3 Stück (drei) einphasigen CT/PT-Kombitransformatoren.
Ⅱ. Eigenschaft:
2.1. Es hat die Eigenschaften der hohen dynamischen thermischen Stabilität, hohe Präzision, niedrige magnetische Dichte, Überspannungsfestigkeit, geringes Gewicht, und bequeme Installation.
2.2. Die Sekundärwicklung des Stromwandlers hat Anzapfungen, um verschiedene Stromverhältnisse zu erhalten.
Ⅲ. Betriebsbedingungen:
3.1 Aufstellungsort: Doppelte Verwendung im Freien und in Innenräumen.
3.2 Umgebungstemperatur: -15℃~+55℃, durchschnittliche Tagestemperatur nicht über 35℃.
3.3 Höhenlage: ≤1000m
3.4 Relative Luftfeuchtigkeit: Die monatliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 90%;
Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%.
3.5 Windgeschwindigkeit: ≤ 35m/s.
3.6 Atmosphärische Bedingungen: Der Ort, an dem es keine Explosionen, keine starken Vibrationen und keinen Staub oder Dampf gibt, der Metalle korrodieren und die Isolierung beschädigen kann.
Ⅳ. Technische Daten als Referenz:
4.1 Nennspannung: 13,2 kV. Leistungsfaktor cos 0,8, 1,2 mal kontinuierlich.
4.2 Genauigkeitsklasse: 0.2, 0.2S
4.3 Nennspannungsverhältnis: 13200/√3/120/120/√3V.
Primärer Nennstrom: 5~30 A.
Bemessungs-Sekundärstrom: 5A.
4.4 Nennkapazität:
Spannungsteil: Klasse 0,2, 15VA.
Stromteil: Klasse 0,2S, 5VA.
4.5 Thermischer Nennstrom (Ith) mehrfach: 80In.
Dynamischer Nennstrom (Idyn) Vielfaches: 2,5Ith.
