XY-TEK-Ultraschall-Durchflusssensoren: Präzision in den Bereichen Medizin, Bioprozesse und Automatisierung

{{{sourceTextContent.subTitle}}}

Ultraschallsensorik für die präzise Flüssigkeitssteuerung

{{{sourceTextContent.description}}}

Warum präzise Durchflussmessung wichtiger denn je ist

In Branchen, die von lebenserhaltenden medizinischen Geräten bis hin zu automatisierten Hochgeschwindigkeits-Fertigungslinien reichen, ist die Fähigkeit, den Durchfluss von Flüssigkeiten präzise zu messen und zu überwachen, ohne den Prozess zu verunreinigen, zu einer entscheidenden Anforderung geworden. Herkömmliche mechanische Durchflussmesser weisen bewegliche Teile auf, verursachen Druckverluste und unterliegen im Laufe der Zeit einem Verschleiß, während kontaktbehaftete Sensoren das Risiko einer Kreuzkontamination bergen. Dies hat zu einer Verlagerung hin zur nicht-invasiven Ultraschalltechnologie geführt, die den Durchfluss von außen messen kann, ohne die Integrität der Flüssigkeit zu beeinträchtigen.

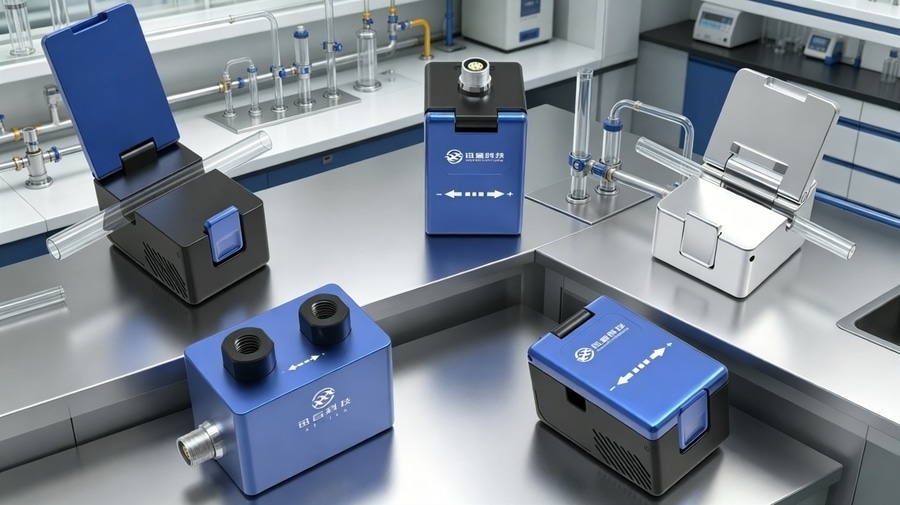

Das XY-TEK-Portfolio an Ultraschall-Durchflusssensoren

XY-TEK hat eine umfassende Produktpalette entwickelt, die Clamp-On-, Inline-, Einweg- und Blasenerkennungssensoren umfasst, die jeweils für spezifische Betriebsumgebungen ausgelegt sind. Unsere Kerntechnologien basieren auf dem Ultraschall-Laufzeitdifferenzverfahren, das eine berührungslose Durchflussmessung in Echtzeit ohne bewegliche Teile ermöglicht.

1. Clamp-On-Durchflusssensor der CG-Serie: Ein vielseitiger Clamp-On-Sensor mit einem Durchflussbereich von 0,02 – 20 l/min und einer Genauigkeit von ±1 %. Mit Luftblasenerkennung, bidirektionaler Durchflussmessung und mehreren Ausgängen (analog, Impuls, RS485) findet er breite Anwendung in der industriellen Automatisierung, der Biopharmazie und bei medizinischen Geräten.

2. Durchflusssensor der CPD-Serie zum Aufklemmen – Ein nichtinvasiver Industriesensor (0,1 – 50 l/min, Genauigkeit ±2 %) mit integriertem LED-Display. Er ist für die Wasseraufbereitung, die Lebensmittel- und Getränkeindustrie sowie die Halbleiterindustrie konzipiert und unterstützt die Luftblasenüberwachung sowie einen digitalen Ausgang.

3. Inline-Durchflusssensoren der TPK-/TPD-Serie – Diese Inline-Durchflussmesser (0,5 – 100 l/min, Genauigkeit ±2 %) bestehen aus Edelstahl und technischen Kunststoffen, haben keine beweglichen Teile und sind wartungsarm. Sie sind für die industrielle Automatisierung, die Batterieherstellung, die chemische Verarbeitung und Flüssigkeitskühlsysteme vorgesehen.

4. Einweg-Durchflusssensor der SU-Serie – Dieser aus biokompatiblen Polymermaterialien gefertigte Sensor misst 0,05 – 10 L/min und ist für den Einmalgebrauch in der biopharmazeutischen und medizinischen Fertigung vorgesehen. Er unterstützt sterile Anwendungen und die hygienische Flüssigkeitsüberwachung.

5. Pulsierender Durchflusssensor der TH-Serie – Ein hämodynamischer Ultraschallsensor (0,01 – 15 l/min, Genauigkeit ±2 %), der für kardiovaskuläre Durchflussmessungen in Forschungs- und medizinischen Labors entwickelt wurde.

6. Blasendetektor der BG-Serie – Ein berührungsloser Ultraschall-Blasensensor mit anpassbarem Erfassungsbereich und Reaktionszeit, der in medizinischen Geräten, Bioprozessen sowie in der Dosierung von Lebensmitteln und Getränken zum Einsatz kommt.

Präzision in der Praxis: Wichtige Anwendungsszenarien
Die Vielseitigkeit der XYTEK-Sensoren spiegelt sich in drei wichtigen Branchen wider:

1. Medizinische Geräte und lebenserhaltende Systeme

XY-TEK-Durchflusssensoren werden zur nichtinvasiven, kontaminationsfreien Überwachung des Blutflusses in Dialysegeräten, ECMO-Kreisläufen und Kathetern für Kunstherzen eingesetzt. Die CG-Serie wird an medizinischen Weichschläuchen befestigt und erkennt Luftblasen im extrakorporalen Kreislauf, was die Patientensicherheit unmittelbar verbessert.

2. Biopharmazeutische Prozessströme

In Reinraumumgebungen ermöglichen unsere Aufstecksensoren die Echtzeitüberwachung von Pufferlösungen, Kulturmedien und gereinigtem Wasser, ohne mit der Flüssigkeit in Kontakt zu kommen. Der Einwegsensor der SU-Serie unterstützt zudem sterile Anwendungen für Bioprozesslinien mit Verbrauchsmaterialien.

3. Industrielle Automatisierung und Präzisionsfertigung

Für Sprüh-, Dosier- und Reinigungssysteme bieten die Serien CPD und TPK eine Mikroströmungsauflösung bis hinunter zu 0,05 ml/min. Sie arbeiten zuverlässig in staubigen, feuchten Umgebungen und unterstützen die Regelung im geschlossenen Regelkreis für deutsche und US-amerikanische Fabrikanwendungen.

Vergleich mit herkömmlicher Durchflussmessung

Im Vergleich zu mechanischen Turbinen- oder Zahnraddurchflussmessern kommen Ultraschall-Durchflusssensoren ohne bewegliche Teile aus, vermeiden Druckverluste und mechanischen Verschleiß, was den Wartungsaufwand reduziert und die langfristige Zuverlässigkeit verbessert. Zudem verhindern sie eine Verunreinigung der Flüssigkeit – ein entscheidender Vorteil in medizinischen und biotechnologischen Umgebungen. (Hinweis: Die Ultraschalltechnologie eignet sich am besten für saubere, partikulararme Flüssigkeiten; stark belüftete oder hochviskose Medien erfordern unter Umständen alternative Ansätze.)

Ausblick für spezialisierte Durchflusssensoren

Mit dem Fortschritt in den Bereichen Automatisierung und Präzisionsmedizin wird die Nachfrage nach kompakten, nichtinvasiven und hochpräzisen Durchflusssensoren weiter steigen. Dank der gezielten Expertise von XYTEK bei Anwendungen mit kleinem Durchmesser und geringem Durchfluss sind wir in der Lage, sowohl etablierte medizinische OEMs als auch aufstrebende Integratoren im Bereich der industriellen Automatisierung zu bedienen. Weitere Entwicklungen in den Bereichen Sensorminiaturisierung, Standardisierung digitaler Ausgänge und Kompatibilität mit Einweg-Bioprozessen werden die nächste Generation unserer Produktroadmap vorantreiben.
