Projektspezifische Durchflusssensoren: Der branchenübergreifende Anwendungsleitfaden von XY-TEK

{{{sourceTextContent.subTitle}}}

Wie maßgeschneiderte Ultraschallsensoren praktische Herausforderungen in der Medizin, in der Bioprozesstechnik und in der industriellen Automatisierung lösen

{{{sourceTextContent.description}}}

Warum die projektspezifische Sensorauswahl entscheidend ist

XY-TEK ist ein in Shanghai ansässiges Hightech-Unternehmen, das sich der Entwicklung, Herstellung und dem Vertrieb von Ultraschall-Durchflusssensoren und -durchflussmessern widmet und auf Messungen in kleinen Rohrleitungen sowie bei niedrigen Durchflussraten spezialisiert ist. In einer Zeit, in der eine präzise Fluidsteuerung direkten Einfluss auf die Produktausbeute, die Patientensicherheit und die Prozesseffizienz hat, führt die Auswahl eines generischen Durchflusssensors oft zu einer suboptimalen Leistung. Unterschiedliche Projekte – sei es im Bereich medizinischer Geräte, der biopharmazeutischen Produktion oder der industriellen Automatisierung – stellen unterschiedliche Anforderungen an Genauigkeit, Materialverträglichkeit, Einbaubedingungen und Umgebungsbedingungen. Dieser Artikel bietet einen Rahmen für die Abstimmung der Spezifikationen von Ultraschall-Durchflusssensoren auf projektspezifische Anforderungen, wobei das Produktportfolio von XY-TEK als Fallstudie dient.

Marktkontext: Der weltweite Markt für Ultraschall-Durchflussmesser wurde im Jahr 2025 auf 1,52 Milliarden US-Dollar geschätzt und wird voraussichtlich bis 2031 2,28 Milliarden US-Dollar erreichen (Mordor Intelligence). Der asiatisch-pazifische Raum hielt im Jahr 2025 mit 38,6 % den größten regionalen Anteil, angetrieben durch die industrielle Expansion und den zunehmenden Einsatz in den Bereichen Medizin und Bioprozesse.

Die Lösung: Das szenariobasierte Sensor-Ökosystem von XY-TEK

Anstatt ein Einheitsprodukt anzubieten, entwickelt XY-TEK jede Sensorserie speziell für ein bestimmtes Anwendungsszenario. Das Unternehmen verfügt über mehr als 30 Mitarbeiter in der Forschung und Entwicklung sowie eine 5.000 m² große Produktionsstätte, was eine schnelle Anpassung an projektspezifische Anforderungen ermöglicht. Nachfolgend finden Sie eine technische Aufschlüsselung der wichtigsten Serien und ihrer vorgesehenen Einsatzumgebungen.

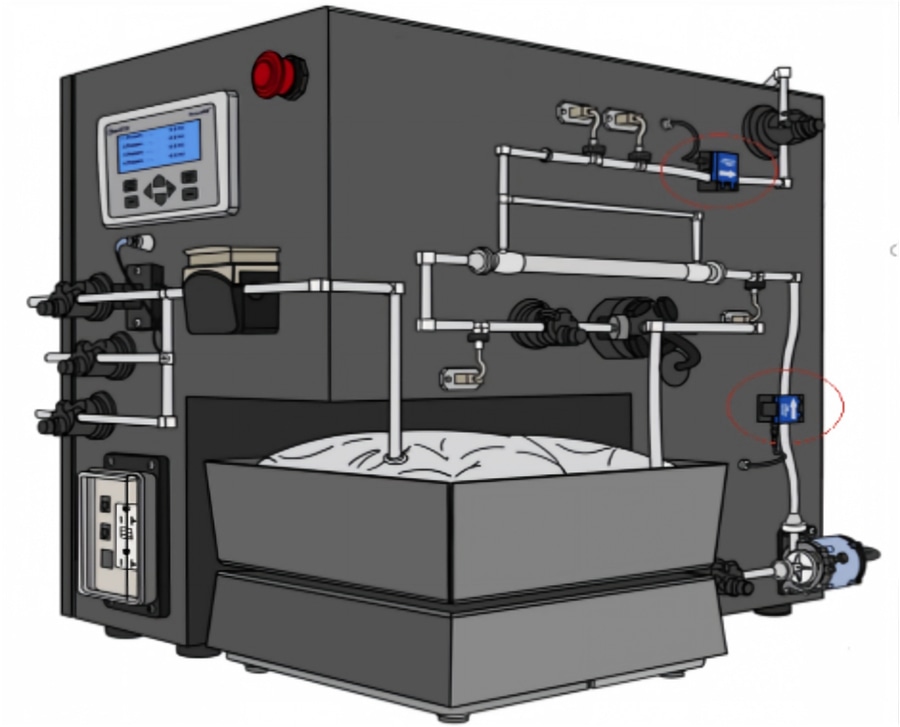

1. Medizin und Bioprozesse: Berührungslose, sterilitätskonforme Aufstecksensoren
Für medizinische Geräte wie Dialysegeräte, ECMO-Systeme und Katheter für Kunstherzen nutzen die CG-Serie (Genauigkeit ±3 %, Messbereich 0,02–20 l/min) und die CM-Serie (OEM-Aufstecksensor, RS485-Ausgang) von XY-TEK nutzen die nicht-invasive Ultraschall-Zeitdifferenzmessung. Sie erfordern keinen Kontakt mit der Flüssigkeit, wodurch Kontaminationsrisiken und Druckverluste vermieden werden. Die Sensoren funktionieren an flexiblen PVC-, Silikon-, PFA- oder PE-Schläuchen und erkennen Blasen bis zu einer Größe von 1/3 des Schlauchinnendurchmessers (Blasendetektor der BG-Serie). Zu den besonderen Anforderungen für medizinische Umgebungen zählen Biokompatibilität, geringe Scherkräfte zum Schutz der Blutzellen sowie die Einhaltung der Qualitätsnormen nach EN ISO 13485.

2. Industrielle Automatisierung: Robustes Aufsteckmessgerät mit integriertem Display
In Fertigungslinien für Batteriezellen, Elektronikmontage und chemische Verarbeitung bietet die CPD-Serie (Genauigkeit ±2 %, Messbereich 0,1–50 l/min) ein integriertes LED-Display, Luftblasenerkennung und einen digitalen Ausgang (RS485). Er lässt sich an starre Kunststoffschläuche (PFA, PTFE, PVDF, PP) mit Außendurchmessern von 6 bis 26 mm aufklemmen. Der Sensor widersteht Medientemperaturen von bis zu 90 °C und misst aggressive Medien wie Säuren, Kühlmittel und Lacke ohne Medienkontakt. Diese Serie unterstützt direkt die Regelung im geschlossenen Regelkreis und die Rückverfolgbarkeit von Prozessdaten.

3. Mikroströmung und Präzisionsdosierung: TGU-Low-Flow-Serie
Für Anwendungen, die eine Messung extrem geringer Durchflussmengen erfordern – wie beispielsweise die Flussmittelabgabe beim selektiven Wellenlöten, bei der Schutzbeschichtung oder in der medizinischen Perfusion – erreicht die TGU-Serie eine Messgenauigkeit von bis zu ±0,1 ml/min bei einem Messbereich von 0,1–1000 ml/min. Ihr U-förmiger Messkanal ist mit PVC-, Silikon- und PE-Schläuchen kompatibel. Die schnelle Ansprechzeit (im Millisekundenbereich) erfasst pulsierende Durchflussmuster, ermöglicht eine Prozessoptimierung in Echtzeit und reduziert Materialverschwendung.

Anwendungsszenarien: Projektbeispiele aus der Praxis

Die Sensoren von XY-TEK wurden in Produktionsumgebungen bei drei unterschiedlichen Projektarten eingesetzt, die jeweils spezifische Leistungsanforderungen hatten.

Fall 1: Einfüllung von Elektrolyt in Lithium-Ionen-Batterien
In der Batterieherstellung wird die CP-Serie (CPD) ohne Aufschneiden der Leitungen installiert, um den Elektrolytfluss während der Befüllung zu überwachen. Die nicht-invasive Messweise verhindert eine Verunreinigung der hochreinen Elektrolytflüssigkeiten. Über mehrere Produktionslinien hinweg (10–30 Linien pro Kunde) gewährleistet der Sensor die Einfüllgenauigkeit, erkennt Blasen und Verstopfungen und trägt durch die Verbesserung der Konsistenz zur Senkung der Ausschussquote bei. Diese Clamp-On-Konfiguration vermeidet mechanischen Verschleiß und ist wartungsfrei; sie lässt sich mit minimalen Ausfallzeiten in bestehende Anlagen integrieren.

Fall 2: Selektives Wellenlöten in der Elektronikmontage
Für die Flussmittelabgabe in SMT-Linien überwacht die TGU-Serie gepulste Mikro-Flussmittelströme bis hinunter zu 1 ml/min mit einer Genauigkeit von ±1 %. Das korrosionsbeständige Gehäuse des Sensors widersteht aggressiven Flussmittelchemikalien, während seine schnelle Ansprechzeit fehlende oder übermäßige Ablagerungen verhindert. Produktionsdaten werden in Regelkreissysteme zurückgeführt, was zu geringeren Nacharbeitskosten und höheren Erstausbeuten führt.

Fall 3: Flüssigkeitskühlung für Rechenzentren und EV-Ladestationen
In Kühlkreisläufen für Leistungselektronik und Rechenzentren überwachen die Inline-Sensoren der Serien CG oder TGD von XY-TEK nichtleitende Kühlmittel (z. B. entionisiertes Wasser, dielektrische Flüssigkeiten). Die berührungslose Messung verhindert galvanische Korrosion und Druckverluste, während Durchflussdaten in Echtzeit eine frühzeitige Leckageerkennung und die Optimierung des Wärmemanagements ermöglichen. Mehrere Kühlkreisläufe laufen seit 2–4 Jahren stabil, wodurch der Energieverbrauch gesenkt und die Lebensdauer der Anlagen verlängert wird.

Markttrendanalyse: Maßgeschneiderte Präzision wird zur Norm

Das Segment der aufsteckbaren Ultraschall-Durchflussmesser wurde im Jahr 2024 auf 1,25 Milliarden US-Dollar geschätzt, mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 7,4 % bis 2032 (GII). Dieses Wachstum wird durch die Nachfrage der Endanwender nach nicht-intrusiven, wartungsarmen Lösungen angetrieben, die sich in Industrie-4.0-Architekturen integrieren lassen. Gleichzeitig erreichte der Markt für Durchflussregelung in der Halbleiterindustrie im Jahr 2024 ein Volumen von 5,83 Mrd. USD, wobei der Schwerpunkt auf dem Management hochreiner Flüssigkeiten lag. Die Norm ISO 24062:2023 formalisiert die Anforderungen an aufsteckbare Ultraschall-Laufzeitmessgeräte weiter und bietet Käufern einen Maßstab für die Leistungsüberprüfung.

Da Projekte immer spezialisierter werden, verschaffen sich Anbieter, die modulare Anpassungen anbieten – wie beispielsweise die OEM/ODM-Fähigkeiten von XY-TEK mit Lieferzeiten von 1–2 Monaten und Mindestbestellmengen von 50 Einheiten –, einen Wettbewerbsvorteil. Der Trend geht weg von generischen Durchflusssensoren hin zu „szenario-angepassten“ Varianten mit optimierter Genauigkeit, Materialauswahl und Ausgangsschnittstellen.

Vergleich mit herkömmlichen Technologien

Herkömmliche mechanische oder elektromagnetische Durchflusssensoren erfordern oft gerade Rohrstrecken, leiden unter Druckverlusten und können durch bewegliche Teile Verunreinigungen verursachen. Die Ultraschallsensoren von XY-TEK bieten eine wartungsfreie Alternative ohne Druckverlust. Eine ehrliche Einschränkung ist jedoch zu beachten: Ultraschall-Laufzeitsensoren erfordern eine relativ saubere Flüssigkeit und glatte Rohroberflächen, um die Genauigkeit aufrechtzuerhalten. Flüssigkeiten mit hohem Luftgehalt oder vielen Schwebstoffen können die Signalqualität beeinträchtigen. Außerdem hängen Clamp-On-Ausführungen von der Steifigkeit des Rohrmaterials ab – weiche, flexible Schläuche können Ultraschallwellen stärker dämpfen als starre Materialien, was bei einigen Anwendungen mit geringem Durchfluss möglicherweise zu einer Verringerung der Präzision führt.

Entscheidungskriterien für Einkäufer: Bei der Bewertung von Anbietern für ein bestimmtes Projekt sollten Sie Folgendes überprüfen: (1) die Genauigkeit des Sensors über den erforderlichen Durchflussbereich, (2) die Verträglichkeit mit den chemischen Eigenschaften des Mediums und dem Rohrmaterial, (3) die Ansprechzeit bei pulsierenden Durchflüssen und (4) die Zertifizierungsanforderungen (z. B. ISO 24062, ISO 13485). XY-TEK bietet während der Bewertung Online-Engineering-Support und technische Fernunterstützung an.

Zukunftsaussichten: Präzision, Integration und Anwendungsintelligenz

Bis 2030 wird der Gesamtmarkt für Durchflussmesser voraussichtlich ein Volumen von 15,17 Mrd. USD erreichen (Grand View Research). Fortschritte in der digitalen Signalverarbeitung und der Multiparameter-Erfassung werden eine noch höhere Genauigkeit und verbesserte Diagnosefunktionen ermöglichen. XY-TEK ist mit seinem engagierten Forschungs- und Entwicklungsteam aus über 30 Ingenieuren bestens aufgestellt, um Sensoren der nächsten Generation mit erweiterten Kommunikationsprotokollen (EtherCAT, IO-Link) und miniaturisierten Formfaktoren zu entwickeln. Kunden können eine engere Integration mit IIoT-Plattformen und Funktionen zur vorausschauenden Wartung erwarten, wodurch die Sensorfunktionen noch besser auf spezifische Projekt-Roadmaps abgestimmt werden können.
