Auswahl von Durchflusssensoren nach Anwendungsbereich: Ein Leitfaden für die projektbezogene Auswahl

{{{sourceTextContent.subTitle}}}

So passen Sie Ultraschallsensoren an die Anforderungen Ihres Prozesses an – und nicht umgekehrt

{{{sourceTextContent.description}}}

Die Auswahl eines Durchflusssensors ist selten eine Entscheidung, die sich auf eine einzige Spezifikation beschränkt. Die Eignung für ein Projekt hängt von der zu messenden Flüssigkeit, dem Schlauchmaterial, dem erwarteten Durchflussbereich, dem Einbauraum und davon ab, ob der Flüssigkeitsweg einen medienberührten Sensor zulässt. Für OEM-Einkäufer, die Ultraschalltechnologie evaluieren, lautet die eigentliche Frage: Wie lassen sich die Anwendungsbedingungen in den richtigen Sensortyp und die richtige Ausgangsform umsetzen?

Das Problem: Standard-Durchflusssensoren sind oft nicht anwendungsgerecht

OEM-Ingenieure stehen bei der Spezifizierung von Durchflusssensoren vor einem häufigen Problem: Ein Produkt, das auf dem Papier funktioniert, kann in der Praxis versagen, weil die Flüssigkeit pulsiert, die Leitung zu klein ist oder der Prozess keine Verunreinigungen zulässt. Viele herkömmliche Durchflusssensoren erfordern einen Einschnitt in die Rohrleitung, verursachen Totvolumen oder bringen mechanische Teile in Kontakt mit der Flüssigkeit. Diese Einschränkungen stellen insbesondere bei medizinischen Geräten, in der biopharmazeutischen Produktion und in automatisierten industriellen Prozessen eine Herausforderung dar, wo Sauberkeit, geringer Druckverlust und kompakte Installation entscheidend sind.

Ultraschall-Durchflusssensoren lösen einen Teil dieses Problems, indem sie den Durchfluss mithilfe von Ultraschall von außerhalb des Rohrs messen. Da sich der Sensor nicht im Medium befinden muss, entstehen weder mechanischer Verschleiß noch eine Verunreinigung des Mediums und auch kein Druckverlust durch ein hervorstehendes Element. Die verbleibende Herausforderung besteht darin, für jedes Projekt die richtige Befestigungsart, den richtigen Durchflussbereich und das richtige Ausgangssignal auszuwählen. Veröffentlichte Marktdaten belegen das wachsende Interesse an dieser Technologie: Der weltweite Markt für Durchflussmesser wurde laut Grand View Research im Jahr 2024 auf 10,64 Milliarden US-Dollar geschätzt und soll bis 2030 15,17 Milliarden US-Dollar erreichen. Mordor Intelligence bezifferte den Markt für Ultraschall-Durchflussmesser im Jahr 2025 auf 1,52 Milliarden US-Dollar, wobei bis 2031 ein Wachstum auf 2,28 Milliarden US-Dollar prognostiziert wird.

Die Lösung von XY-TEK: ein projektorientiertes Ultraschall-Portfolio

XY-TEK bietet eine breite Palette an Ultraschall-Durchflusssensoren und -messgeräten an, die auf unterschiedliche Installations- und Prozessanforderungen zugeschnitten sind. Das Portfolio umfasst Clamp-On-Sensoren für die berührungslose Nachrüstung, Inline-Messgeräte für die dauerhafte Integration, Einwegsensoren für sterile Bioprozessanlagen, Blasen-Detektoren für sicherheitskritische medizinische Schläuche sowie Pulsationssensoren für die kardiovaskuläre Forschung. Diese Bandbreite ermöglicht es Projektteams, eine Sensorfamilie auszuwählen, die zur jeweiligen Anwendung passt, anstatt jedem Prozess eine einzige Technologie aufzuzwingen.

Der Ultraschall-Durchflusssensor der CG-Serie im Clamp-On-Design ist kompakt und kann die Durchflussrate messen und Ergebnisse ausgeben, ohne dass externe Schaltkreise erforderlich sind. Er lässt sich direkt an flexible Kunststoffschläuche anbringen, um die Durchflussrate von Flüssigkeiten zu messen und Luftblasen zu erkennen. Der Ultraschall-Durchflussmesser der CM-Serie ist ein OEM-orientiertes Aufsteckmodell mit RS485-Ausgang, kompakter Bauweise und stabiler Signalübertragung für Laborgeräte und Fluidsteuerungssysteme. Für sehr geringe Durchflussmengen verwendet der Ultraschall-Durchflusssensor der TGU-Serie für niedrige Durchflussmengen einen U-förmigen Messkanal und ist mit PVC-, Silikon- und PE-Schläuchen kompatibel, mit einer Messgenauigkeit von bis zu ±0,1 ml/min über einen Betriebsbereich von 0,1–1000 ml/min.

Für Projekte, die einen medienberührten Anschluss erfordern, bietet XY-TEK außerdem die Inline-Ultraschall-Durchflusssensoren der Serien TPK und TPD an. Diese integrierten Inline-Durchflussmesser haben keine beweglichen Teile und sind wartungsarm. Sie bieten eine Genauigkeit von ±2 % und sind mit Prozessrohrleitungen aus Kunststoff und Edelstahl kompatibel. Die TPK-Serie deckt Leitungsgrößen von DN4 bis DN50 ab, während die TPD-Serie für Installationen von DN15 bis DN50 ausgelegt ist. Beide werden in der industriellen Automatisierung, der Batterieherstellung, der chemischen Verarbeitung und bei Flüssigkeitskühlungsanwendungen eingesetzt.

So funktioniert die Ultraschall-Durchflussmessung in der Praxis

Die Ultraschall-Durchflusssensoren von XY-TEK arbeiten nach dem Laufzeitdifferenzverfahren, das oft auch als Ultraschall-Zeitdifferenzverfahren bezeichnet wird. Zwei Wandler senden Schallwellen durch die Rohrwand und die Flüssigkeit, und der Sensor misst die durch die Strömung verursachte Differenz in der Ankunftszeit. Da der Messweg durch flexible oder starre Kunststoffrohre verlaufen kann, muss der Sensor die Flüssigkeit nicht berühren. Dies ist die Grundlage der berührungslosen Clamp-On-Messung.

Für die Echtzeit-Prozesssteuerung unterstützt der Messansatz von XY-TEK die Online-Überwachung mit einer Reaktionszeit im Millisekundenbereich, eine automatische Erkennung von Blasen oder Verstopfungen sowie Alarmfunktionen. In medizinischen und biotechnologischen Umgebungen gelten besondere Anforderungen wie Nicht-Invasivität, Berührungsfreiheit, Kontaminationsfreiheit und kein Druckverlust. Die CG-Serie beispielsweise ist kompakt und lässt sich direkt an flexible Kunststoffschläuche anklemmen, um den Durchfluss von Flüssigkeiten genau zu messen und Luftblasen zu erkennen. Sie unterstützt zudem die bidirektionale Durchflusserkennung sowie Analog-, Impuls- oder RS485-Ausgänge, was sie flexibel für die OEM-Integration macht.

Zur Orientierung: Die Norm ISO 24062:2023 legt Anforderungen an aufsteckbare Ultraschall-Laufzeitmessgeräte für Flüssigkeiten und Gase in geschlossenen Leitungen fest. Im Bereich der Medizinprodukte werden Prozesssteuerungen zudem von Qualitätsmanagementanforderungen wie der EN ISO 13485 beeinflusst. Projektteams sollten prüfen, welche Normen für ihren Zielmarkt und die vorgesehene Installationsklasse gelten.

Anwendungsszenarien: Anpassung der XY-TEK-Sensoren an die Projektanforderungen

Industrielle Automatisierung

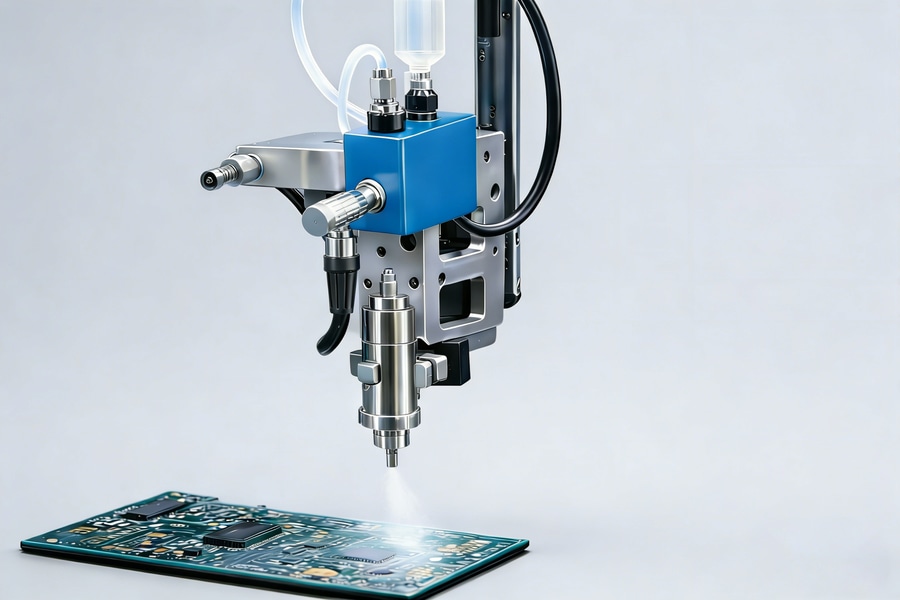

In der industriellen Automatisierung überwachen XY-TEK-Sensoren pulsierende und Mikroströmungen von Flüssigkeiten in Sprüh-, Dosier- und Reinigungssystemen. Sie erkennen Blasen, Verstopfungen oder abnormale Durchflussbedingungen in industriellen Rohrleitungen. Zu den typischen Anlagenkomponenten zählen Dosiermaschinen, selektive Wellenlötanlagen, Beschichtungsmaschinen, Reinigungsanlagen, Flüssigkeitsförderpumpen, industrielle Steuerungssysteme und automatisierte Produktionslinien. Die CPD-Serie umfasst kompakte, integrierte Aufstecksensoren mit integriertem LED-Display und Kompatibilität mit digitalen Ausgängen, wodurch sie sich leicht in bestehende Anlagen nachrüsten lassen, ohne dass Rohrleitungen durchtrennt werden müssen.

Medizinische Geräte

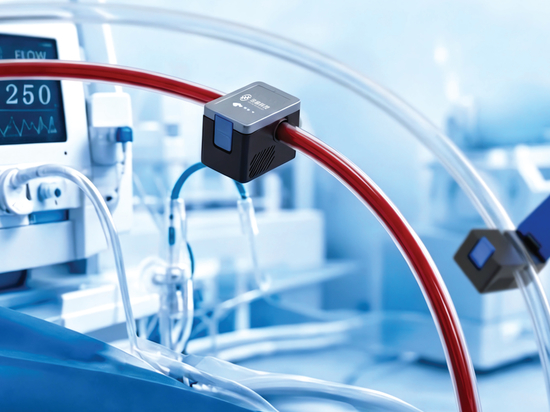

Anwendungen in der Medizintechnik erfordern strenge Hygiene- und Biokompatibilitätsanforderungen. Der nichtinvasive Ultraschallansatz von XY-TEK dient zur Überwachung des Blutflusses und des Pumpenbetriebs in Systemen wie Dialysegeräten, ECMO-Systemen und künstlichen Herzunterstützungssystemen. Die CG-Serie und die CM-Serie kommen hier gleichermaßen zum Einsatz, da sie an der Außenseite von flexiblen Schläuchen in medizinischer Qualität montiert werden und den Flüssigkeitsweg nicht verunreinigen. Der pulsatile Durchflusssensor der TH-Serie wurde speziell für kardiovaskuläre Durchflussmessungen entwickelt und zeichnet sich durch eine schnelle Erfassung von Pulsationen sowie eine Messgenauigkeit von ±2 % aus.

Bioprozesse und pharmazeutische Produktion
In der biopharmazeutischen Produktion müssen Durchflusssensoren mit hygienischen Schläuchen, niedrigen Durchflussraten und strengen Reinheitsanforderungen zurechtkommen. Die Aufstecksensoren von XY-TEK überwachen die Leistung von Perfusionspumpen, erkennen Blasen während der Filtration und des Transfers und liefern Durchflussdaten für Tangentialflussfiltrations- und Chromatographiesysteme. Der Einweg-Ultraschall-Durchflusssensor der SU-Serie ist eine weitere Option für Einwegsysteme und verfügt über einen Einweg-Messkanal sowie biokompatible Polymermaterialien. Er eignet sich für sterile Anwendungen und bietet eine Genauigkeit von ±2 % im Bereich von 0,05 bis 10 l/min.

Ausgewählte Projektbeispiele

In Flüssigkeitskühlkreisläufen für Rechenzentren und Industrieanlagen werden die nicht-invasiven Ultraschallsensoren von XY-TEK eingesetzt, um den Durchfluss nichtleitender Kühlmittel zu überwachen, Überhitzung zu verhindern und Leckagen oder Verstopfungen zu erkennen. Zu den gemeldeten Projektergebnissen zählen eine stabile Kühlleistung, ein reduzierter Energieverbrauch, geringere Ausfallzeiten und eine verlängerte Lebensdauer der Anlagen über einen Betriebszeitraum von etwa zwei bis vier Jahren. Bei der Herstellung von Lithium-Ionen-Batterien wurden Aufstecksensoren der CPD-Serie an Elektrolyt-Einspritzleitungen eingesetzt, was eine berührungslose Überwachung ohne Anschneiden der Rohrleitungen ermöglicht und zu einer verbesserten Batteriekonsistenz sowie geringeren Ausschussraten beiträgt. In der Elektronikfertigung wurden Durchflusssensoren der TGU-Serie für geringe Durchflussmengen an selektiven Wellenlötanlagen eingesetzt, um den gepulsten Mikro-Flussmittel-Durchfluss zu überwachen – mit schneller Ansprechzeit und ohne bewegliche Teile, was dazu beiträgt, Flussmittelverschwendung und Nacharbeit zu reduzieren.

Markttendenzanalyse

Drei nachweisbare Markttendenzen unterstreichen die Bedeutung der projektspezifischen Auswahl von Ultraschall-Durchflusssensoren. Erstens wächst das Ultraschallsegment schneller als viele traditionelle Durchflussmesser-Kategorien: Mordor Intelligence schätzt den weltweiten Markt für Ultraschall-Durchflussmesser im Jahr 2025 auf 1,52 Milliarden US-Dollar, mit einem Anstieg auf 2,28 Milliarden US-Dollar bis 2031. Zweitens wurde das Segment der aufsteckbaren Ultraschall-Durchflussmesser im Jahr 2024 auf 1,25 Milliarden US-Dollar geschätzt, mit einer prognostizierten durchschnittlichen jährlichen Wachstumsrate von 7,4 % bis 2032, so Global Information. Drittens hielt der asiatisch-pazifische Raum laut Fortune Business Insights im Jahr 2025 mit 38,6 % den größten regionalen Anteil am Markt für Ultraschall-Durchflussmesser, was auf die anhaltende industrielle Expansion zurückzuführen ist.

Auch in spezialisierten Branchen wächst der Bereich des präzisen Fluidmanagements. Laut Market Research Future wurde der Markt für Durchflussregelung in der Halbleiterindustrie im Jahr 2024 auf 5,83 Milliarden US-Dollar geschätzt, was die Nachfrage nach der Handhabung hochreiner Flüssigkeiten widerspiegelt. Das Produktportfolio von XY-TEK umfasst Sensoren für geringe Durchflussmengen sowie Clamp-On-Sensoren, die in halbleiternahen Prozessen wie der Dosierung von Chemikalien, der Flüssigkeitskühlung und der Überwachung von hochreinem Wasser zum Einsatz kommen. Für Projektteams deuten diese Trends darauf hin, dass Anbieter mit sowohl Clamp-On- als auch Inline-Produktlinien ein breiteres Spektrum zukünftiger Anwendungen abdecken können als Anbieter, die auf eine einzige Technologie beschränkt sind.

Ultraschall- gegenüber herkömmlicher Durchflussmessung: eine ehrliche Einschränkung

Im Vergleich zu herkömmlichen Inline-Technologien wie Turbinen- oder Coriolis-Durchflussmessern bieten Ultraschall-Clamp-On-Sensoren einen klaren konstruktiven Vorteil: Sie haben keine beweglichen Teile, erfordern keinen Einschnitt in die Leitung und halten den Flüssigkeitsweg geschlossen. Dies macht sie attraktiv für sterile Bioprozessleitungen, medizinische Schläuche und nachgerüstete Industrieanlagen. Inline-Ultraschallmodelle bieten ähnliche Vorteile und verfügen zusätzlich über einen medienberührten Anschluss, der dauerhaft in neue Anlagenkonstruktionen integriert werden kann.

Eine echte Einschränkung der Clamp-On-Ultraschallmessung besteht darin, dass sie von der akustischen Kopplung zwischen dem Sensor und der Rohrwand abhängt. Wenn die Rohroberfläche stark verkalkt ist oder wenn das Medium eine sehr hohe Konzentration an Blasen oder Feststoffen enthält, kann sich die Qualität des Ultraschallsignals verschlechtern. In solchen Fällen kann ein medienberührter Inline-Ultraschallsensor oder eine alternative Technologie zuverlässiger sein. XY-TEK begegnet diesem Problem, indem es sowohl Clamp-On- als auch Inline-Produktfamilien anbietet, sodass Projektteams den Messansatz wählen können, der den tatsächlichen Prozessbedingungen entspricht, anstatt sich standardmäßig auf ein einziges Sensorformat festzulegen.

Zukunftsaussichten für projektspezifische Durchflussmessung

Da Originalgerätehersteller die Durchflussmessung weiterhin in kompakte, anwendungsspezifische Geräte integrieren, werden Projekte zunehmend maßgeschneiderte Sensorgeometrien, Kommunikationsprotokolle und Ausgangssignale erfordern. Die Produktionsbasis von XY-TEK umfasst ein 5.000 m² großes Werk in Shanghai, ein Forschungs- und Entwicklungsteam aus mehr als 30 Ingenieuren sowie eine jährliche Produktionskapazität von über 8.000 Einheiten. Für OEM- und ODM-Projekte umfassen die Anpassungsmöglichkeiten Sensorgröße, Schnittstelle, Logodruck, Kommunikationsprotokoll und Gehäusematerial, wobei die typische Mindestbestellmenge bei 50 Einheiten und die Lieferzeit bei ein bis zwei Monaten liegt.

Die Qualitätskontrolle ist ein weiterer wichtiger Aspekt der Projektanpassung. XY-TEK führt bei der OEM-/ODM-Produktion eine 100-prozentige Prüfung vor dem Versand durch, und für Aufträge mit kundenspezifischem Design ist eine Prüfung durch unabhängige Dritte möglich. Der Kundendienst umfasst technischen Online-Support, technischen Fernsupport sowie eine Qualitätsgarantie. Diese Leistungen sind für Käufer von Bedeutung, die eine planbare Integration und langfristige Liefersicherheit benötigen, insbesondere wenn der Sensor in ein medizinisches Gerät, eine automatisierte Produktionsanlage oder ein Flüssigkeitskühlsystem integriert wird.
