Präzisionssteuerung und vorausschauende Wartung: Ultraschall-Durchflusssensoren in automatisierten Dosiersystemen

{{{sourceTextContent.subTitle}}}

XY-TEK bietet äußerst zuverlässige Lösungen zur Flüssigkeitsmessung für die Feinchemie an

{{{sourceTextContent.description}}}

In der Feinchemie – sei es bei der Mikrodosierung von Aromen und Duftstoffen, der kontinuierlichen Zugabe von Polymeradditiven oder der chemischen Aufbereitung in industriellen Wassersystemen – vollzieht sich ein Wandel der Produktionsprozesse weg von „manuellen, auf Erfahrung basierenden Ventileinstellungen“ hin zu einer „datengestützten Präzisionssteuerung“.

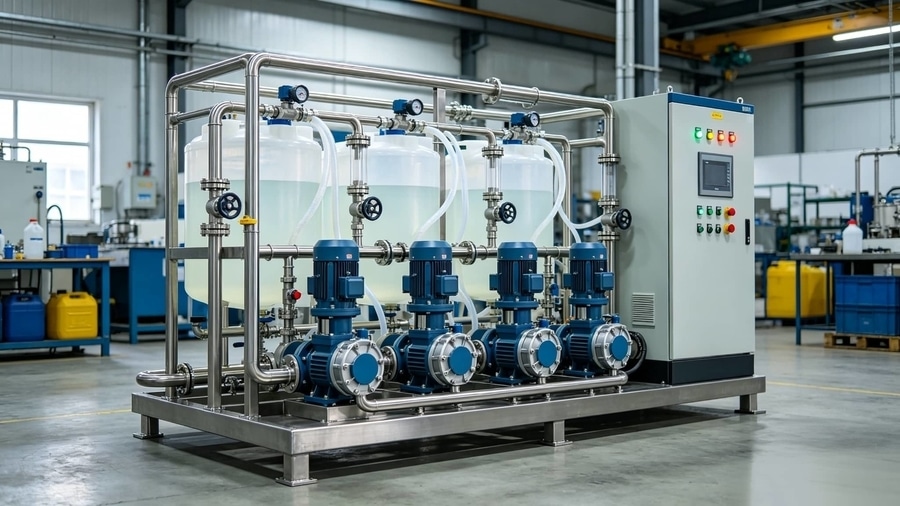

Das automatisierte Dosiersystem ist der Eckpfeiler dieses Wandels. Präzision ist dabei von entscheidender Bedeutung: Eine Unterdosierung führt zu unvollständigen chemischen Reaktionen oder einer unzureichenden Wasserqualität; eine Überdosierung verschwendet nicht nur teure Chemikalien, sondern birgt auch das Risiko einer sekundären Umweltverschmutzung. Daher bestimmt die Auswahl des richtigen Durchflusssensors, der die Durchflussrate unter komplexen Einsatzbedingungen stabil und in Echtzeit erfasst, direkt die Automatisierungsleistung des Dosiermoduls oder -systems.

1. Technische Herausforderungen bei der Dosierung von Feinchemikalien
Die automatisierte Chemikaliendosierung ist weit mehr als nur eine Flüssigkeitsförderung; im Wesentlichen handelt es sich um einen hochgradig steuerbaren „mikroproportionalen chemischen Reaktionsprozess“. In der tatsächlichen Produktion sehen sich Ingenieure jedoch häufig mit vier großen Herausforderungen konfrontiert:

→ Erfassung von Mikroströmungen im „Titrationsbereich“: In der Laborautomatisierung oder bei der Einspritzung hochwertiger Additive sinken die Durchflussraten oft auf den Bereich von mL/min. Herkömmliche Durchflussmesser liefern in diesem Bereich aufgrund mechanischer Reibung und hoher Mindestanlaufgeschwindigkeiten keine linearen Messwerte.
→ Korrosion und Verunreinigung durch Medien: Dosiersysteme arbeiten mit korrosiven Medien wie Säuren, Laugen, oxidierenden Bioziden (z. B. Natriumhypochlorit), Koagulierungs- und Flockungsmitteln (PAC/PAM) sowie Kalkhemmern. Die mit den Medien in Berührung kommenden Werkstoffe müssen eine hervorragende chemische Verträglichkeit aufweisen.
→ Langfristige Systemzuverlässigkeit: Durch chemische Kristallisation verursachte Rohrverstopfungen beeinträchtigen die Messgenauigkeit erheblich und können sogar Sensoren beschädigen.
→ Platzbeschränkungen und Wartungskosten: Moderne Dosierskids werden immer kompakter und modularer, sodass nur noch minimaler Platz für die Sensorinstallation zur Verfügung steht, während gleichzeitig ein wartungsfreier Betrieb erforderlich ist, um ungeplante Ausfallzeiten zu reduzieren.

2. Warum sollte man sich für die Ultraschall-Durchflussmessung entscheiden?
Die auf dem Laufzeitverfahren basierende Ultraschalltechnologie löst diese betrieblichen Probleme durch ihre berührungslose Messfähigkeit und ihre bewegungsfreie physikalische Architektur:

→ Hochreaktive Präzisionsregelung im geschlossenen Regelkreis: Ultraschallsensoren erfassen winzige Veränderungen in der Strömungsdynamik innerhalb von Millisekunden und liefern kontinuierliches, hochpräzises Feedback an die Steuerungssysteme. Dadurch können Dosierpumpen oder Regelventile auf der Grundlage der Echtzeitbedingungen im Reaktor sofortige Feinjustierungen vornehmen und so die Chemikalienverhältnisse im optimalen Bereich halten.
→ Grundlagen für die vorausschauende Instandhaltung: Da keine verschleißanfälligen beweglichen Teile im Inneren vorhanden sind, bleibt die Messbasis über die Zeit hinweg außergewöhnlich stabil. Durch die Überwachung langfristiger Trends in den Durchflussdaten (wie z. B. eine ungewöhnliche Abnahme der Durchflussgeschwindigkeit) kann das System Pumpenverschleiß oder Tendenzen zur Verkrustung in Rohrleitungen vorhersagen, Warnmeldungen auslösen, bevor Ausfälle auftreten, und so den Übergang von „reaktiven Reparaturen“ zu „vorausschauender Instandhaltung“ ermöglichen.

3. Das multidimensionale Produktportfolio von XY-TEK

Um den unterschiedlichen betrieblichen Herausforderungen gerecht zu werden, hat XY-TEK eine umfassende Produktlinie entwickelt, die sowohl Inline- als auch nicht-invasive Clamp-On-Ausführungen für verschiedene Knotenpunkte innerhalb chemischer Dosiersysteme abdeckt.

3.1 Mikroströmungsregelung im Millimeterbereich: TGU-Serie
Für Dosieranforderungen mit extrem niedrigen Durchflussraten in Laborgeräten und Feinchemieprozessen bietet die TGU-Serie eine maßgeschneiderte technische Lösung:
→ U-förmiger Durchflusskanal: Bei extrem niedrigen Durchflussraten sind herkömmliche Ultraschall-Laufzeitsignale äußerst schwach. Die TGU-Serie verfügt über einen einzigartigen U-förmigen Innenkanal, der den Ultraschallmessweg durch die Flüssigkeit verlängert und so die untere Messgrenze erfolgreich auf 1 ml/min senkt.
→ Korrosionsbeständige Werkstoffe: Der medienberührte Kanal und die Dichtungen bestehen aus Hochleistungswerkstoffen, die sich durch außergewöhnliche chemische Inertheit und Biokompatibilität auszeichnen. Dadurch widersteht der Sensor aggressiven, korrosiven Medien, ohne dass Verunreinigungen in hochreine Chemikalien gelangen.

3.2 Die nicht-invasive Sicherheitsbarriere: CPD- und CS-Serie
Für stark korrosive Medien oder Anwendungen, die strenge hygienische Anforderungen stellen, stellt die nicht-invasive Messung die sicherste Lösung zur Wahrung der Systemintegrität dar:
→ CS-Serie: Speziell für dichte Rohrleitungen in Schaltschränken entwickelt (kompatibel mit PFA, PTFE und verschiedenen starren Kunststoffrohren). Der Aufspannmechanismus erfordert kein Abschneiden der Rohre, wodurch das Risiko von Leckagen durch alternde Verbindungsstellen vollständig ausgeschlossen wird. Sie ist die ideale Wahl für kompakte Dosierschränke.
→ CPD-Serie: Aufbauend auf dem Komfort der Klemmbefestigung verfügt die CPD-Serie über ein lokales LCD-Display und eine Benutzeroberfläche. Außendiensttechniker können die Durchflussrate und das Gesamtvolumen in Echtzeit direkt ablesen. Durch die Unterstützung von RS485-, Impuls- und Stromausgängen verbessert sie die Integrationseffizienz für digitale Dosiersysteme.

3.3 Zuverlässige Inline-Lösungen: TPK-, TPD- und TAD-Serie
In Hauptkreislaufschleifen oder an Nachfüllstellen mit hohem Durchsatz von Dosiereinheiten spielen Inline-Ultraschallsensoren dank ihrer hohen Wiederholgenauigkeit und konstruktiven Stabilität eine entscheidende Rolle:

→ TPK-/TPD-Serie: Mit Gehäusen aus hochfestem ABS oder technischem Kunststoff bieten diese Modelle eine leichte und kostengünstige Lösung. Die durchgehende Rundrohrkonstruktion minimiert den Druckverlust und vermeidet unnötigen Energieverbrauch der Pumpe. Das TPD-Modell verfügt über ein integriertes Display für eine bequeme Einstellung vor Ort.
→ TAD-Serie: Mit ihrer vollständig aus Edelstahl gefertigten Konstruktion bietet die TAD-Serie eine hervorragende Druckbeständigkeit und mechanische Festigkeit, wodurch sie sich für anspruchsvolle Bedingungen eignet, bei denen Systemdruck und strukturelle Robustheit entscheidend sind.

Da die moderne Industrie auf mehr Effizienz, Sicherheit und Automatisierung setzt, ist die präzise Durchflussmessung ein grundlegender Baustein für die Prozessoptimierung. Die Ultraschall-Durchflusssensoren von XY-TEK – erhältlich in verschiedenen Bauformen und Leistungsklassen – tragen zur Lösung praktischer Herausforderungen in Dosiersystemen bei, darunter die genaue Messung von Mikroströmungen, Korrosionsbeständigkeit und einfache Installation bei Nachrüstungsprojekten. Sie liefern die zuverlässigen Durchflussdaten, auf die sich die Feinchemie und andere industrielle Automatisierungsanwendungen verlassen.
