Vom Sensor bis zum Steuerungssystem: Datenausgabemodi und Überlegungen zur industriellen Integration bei Ultraschall-Durchflussmessern

{{{sourceTextContent.subTitle}}}

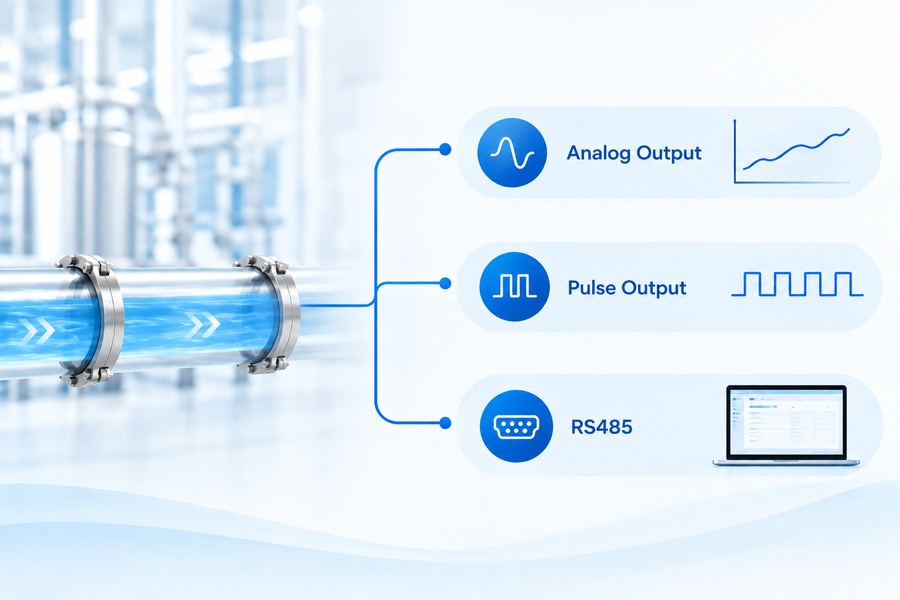

Analogausgang, digitaler Impuls und RS485: So schließen Sie Durchflusssensoren an Steuerungssysteme an

{{{sourceTextContent.description}}}

In industriellen Umgebungen hängt die Leistungsfähigkeit eines Durchflusssensors nicht nur von der Messgenauigkeit und der Langzeitstabilität ab, sondern auch von einem häufig unterschätzten Aspekt – der Fähigkeit zur Datenausgabe. Sobald ein Sensor den Durchfluss misst, müssen die Daten letztendlich an eine SPS, ein DCS oder einen Host-Computer übertragen werden, um in die Logiksteuerung, die Trendaufzeichnung und die Alarmverriegelungen einfließen zu können. Wenn die Ausgabeschnittstelle nicht passt oder das Kommunikationsprotokoll inkompatibel ist, lässt sich selbst der genaueste Sensor nur schwer in ein Projekt integrieren. Für Anlagenhersteller ist es von entscheidender Bedeutung, sicherzustellen, dass sich Sensoren effizient, zuverlässig und nahtlos in die bestehende Systemarchitektur des Kunden integrieren lassen.

XY-TEK ist sich dessen voll und ganz bewusst. Wir sind davon überzeugt, dass die Bereitstellung leistungsstarker Ultraschall-Durchflussmessung zwar die Grundlage bildet, es jedoch ebenso wichtig ist, flexible und vielfältige „Datensprachen“ anzubieten, um den Sensor in ein intelligentes Endgerät zu verwandeln, das „sprechen“ kann. Dies vereinfacht nicht nur die Integration und senkt die Kosten, sondern ermöglicht den Kunden letztlich auch präzise Entscheidungsfindung und effizienten Betrieb. Alle unsere Produktreihen verfügen über standardisierte elektrische Anschlussmethoden, die als Grundlage für den Aufbau einer zuverlässigen digitalen Verbindung zwischen dem Sensor und der Steuerung oder dem PC des Kunden dienen. Darüber hinaus bieten wir einen USB-Datenkonverter als optionales Zubehör an, der mit einer speziellen Software geliefert wird, mit der Kunden Daten überwachen und Parameter direkt konfigurieren können.

In den meisten herkömmlichen Automatisierungsanlagen (wie Wasseraufbereitungsanlagen, Chemikaliendosiersystemen und Reinigungsstationen) sind die Anforderungen der Ingenieure an die Signalschnittstellen oft vielfältig. Manchmal werden kontinuierliche lineare Daten für die Regelung benötigt, während in anderen Fällen ein klares, sofortiges Schaltsignal für Grenzwertalarme erforderlich ist. Die Flaggschiff-Produktreihen von XY-TEK – darunter die aufsteckbaren Serien CG, CPD und CS, die Inline-Serien TPD, TPK und TAD sowie die Mikrodurchfluss-Serie TGU – sind standardmäßig alle mit einer kombinierten Ausgangsmatrix ausgestattet.

An erster Stelle steht der klassische Analogausgang (Strom- oder Spannungssignal). In Fabrikumgebungen ist der Stromausgang nach wie vor die bevorzugte Wahl für die Übertragung kontinuierlich variierender Durchflussdaten über große Entfernungen. Gängige Stromsignale sind unter anderem 0–20 mA, 4–20 mA usw. Dabei ist 4–20 mA der Standard in der Prozesssteuerung; es verfügt über einen „Live-Zero“, der eine Drahtbrucherkennung ermöglicht, und sein Signalwert wird nicht durch Leitungsspannungsabfälle beeinflusst, die durch den Leitungswiderstand verursacht werden. Es kann direkt an die analogen Eingangskanäle herkömmlicher Frequenzumrichter (VFDs) oder analoger Erfassungskarten angeschlossen werden und ermöglicht so die reibungslose Regelung von Pumpen und Ventilen.

Digitale Impuls- und Schaltausgänge (NPN-, PNP- und Push-Pull-Ausgänge) erfüllen in erster Linie die Anforderungen an eine schnelle Ansprechzeit und die Zustandsermittlung in Echtzeit. Für Chargendosierungen und Abfüllsysteme im Millisekundenbereich erfasst der Regler hochfrequente Impulssignale vom Sensor, um den kumulativen Durchfluss zu berechnen, wobei die Steilheit der Impulsflanken und die Signalverzögerung entscheidende Kennzahlen sind. Der Push-Pull-Ausgang bietet stärkere Stromtreiberfähigkeiten sowohl im Sink- als auch im Source-Modus; er benötigt keine externen Pull-up- oder Pull-down-Widerstände und kann sowohl hohe als auch niedrige Logikpegel aktiv ausgeben. Die Blasensensoren der BG-Serie von XY-TEK nutzen eine Push-Pull-Architektur, die einen schnellen Wechsel des Ausgangszustands ermöglicht, sobald eine Blase in der Rohrleitung erkannt wird. Die Serien CPD, CS, TPD und TPK unterstützen die Umschaltung zwischen PNP- und NPN-Ausgabemodi und lassen sich so problemlos an die Eingangsschaltungskonventionen von Steuerungen anpassen, die in verschiedenen Regionen wie Europa und Asien zum Einsatz kommen.

Mit dem Vormarsch von Industrie 4.0 und dezentralen Anlagenarchitekturen setzt sich der RS485-Bus (mit dem Modbus-RTU-Protokoll) in Szenarien der Durchflussüberwachung mit mehreren Knoten zunehmend durch. Im Gegensatz zur herkömmlichen analogen Punkt-zu-Punkt-Übertragung nutzt RS485 die differentielle Signalübertragung und bietet damit eine außergewöhnliche Unterdrückung elektromagnetischer Störungen (EMI). Über die Übertragung von Momentan-Durchflussraten hinaus kann RS485 gleichzeitig diagnostische Metadaten wie den kumulierten Durchfluss und den Status von Blasenalarmen übertragen, was die Wahrnehmungsmöglichkeiten von Überwachungssystemen erheblich erweitert. Die Clamp-On-Sensoren der CM-Serie von XY-TEK konzentrieren sich in erster Linie auf den digitalen RS485-Ausgang, wodurch redundante analoge Ausgangsschaltungen entfallen und die Hardwarekosten pro Messstelle sowie der Stromverbrauch gesenkt werden.

Bei der technischen Auswahl sollten Gerätehersteller das am besten geeignete Ausgabeformat basierend auf den Eigenschaften ihrer Steuerungsarchitektur und den tatsächlichen Anwendungsanforderungen wählen. Für XY-TEK ist die Bereitstellung einer stabilen und anpassungsfähigen Schnittstellenlogik ebenso wichtig wie die Bereitstellung hochpräziser Messalgorithmen. Wir freuen uns darauf, mit globalen Geräteherstellern offen zusammenzuarbeiten, gemeinsam weitere Möglichkeiten der Durchflussmessung im Zeitalter der Intelligenz zu erkunden und die schrittweise Weiterentwicklung von Durchflussregelsystemen in Richtung Digitalisierung und Intelligenz voranzutreiben.
