Von der Tragwerksplanung bis zur langfristigen Zuverlässigkeit

{{{sourceTextContent.subTitle}}}

Wie Ultraschall-Durchflusssensoren die Wartungskosten in industriellen Fluidsystemen senken

{{{sourceTextContent.description}}}

1. Die Herausforderung der Wartung in industriellen Fluidsystemen

In industriellen Umgebungen werden die mit Durchflussmessern verbundenen Wartungsprobleme oft unterschätzt. Viele Anlagenbetreiber haben möglicherweise ähnliche Erfahrungen gemacht: Nach einer gewissen Nutzungsdauer verschleißen die Lager eines Turbinen-Durchflussmessers, was zu Messabweichungen führt; die Elektroden eines elektromagnetischen Durchflussmessers verschmutzen, was unter bestimmten Betriebsbedingungen eine Demontage und Reinigung erforderlich macht; der Glaskonus eines Rotameters wird durch das Medium verunreinigt, wodurch die Messwerte unscharf werden. Jeder Wartungsvorgang bedeutet Stillstand, Demontage, Reinigung und Neukalibrierung, was nicht nur Arbeitsaufwand und Zeit kostet, sondern auch die Produktionspläne beeinträchtigt. Bei kontinuierlich betriebenen Produktionslinien kann sich die Summe dieser versteckten Kosten erheblich belaufen.

Warum müssen Durchflussmesser gewartet werden? Die Antwort liegt letztendlich in ihrem Aufbau. Mechanische Durchflussmesser verfügen über interne bewegliche Teile wie Flügelräder oder Zahnräder, die sich kontinuierlich im Medium drehen. Diese Drehbewegung führt unweigerlich zu Verschleiß, und wenn sich der Verschleiß bis zu einem gewissen Grad ansammelt, führt dies zu einer Abnahme der Genauigkeit. Auch die Eigenschaften des Mediums selbst können diesen Prozess beschleunigen – partikelhaltige Flüssigkeiten können rotierende Teile leicht blockieren, viskose Medien neigen dazu, an Innenwänden und beweglichen Bauteilen anzuhaften, und bestimmte chemische Medien können Metallstrukturen korrodieren. Diese Probleme lassen sich nicht vollständig durch eine bloße Verbesserung der Werkstoffqualitäten lösen, denn solange relative mechanische Bewegung besteht, ist Verschleiß unvermeidbar, und unter rauen Betriebsbedingungen kann die Leistungsfähigkeit des Messgeräts rasch beeinträchtigt werden.

2. Berührungslose Messung und Durchflussbauweise

Ultraschall-Durchflusssensoren verfolgen bei ihrer Konstruktion einen anderen Ansatz. Ihr Messprinzip erfordert keine beweglichen Teile im Inneren des Sensors. Stattdessen berechnen sie die Strömungsgeschwindigkeit, indem sie die Laufzeitdifferenz von Ultraschallsignalen im Medium messen. Das bedeutet, dass das Medium beim Durchströmen des Sensors im Wesentlichen nur einen normalen Kanal durchläuft, ohne dass bewegliche Elemente wie Laufräder oder Lager vorhanden sind, die der ständigen Reibung und den Stößen des Mediums standhalten müssen. Dieser konstruktive Unterschied führt zu einer grundlegenden Veränderung der Wartungsanforderungen: Da keine beweglichen Teile vorhanden sind, treten typische mechanische Ausfälle wie das Blockieren von Laufrädern nicht auf.

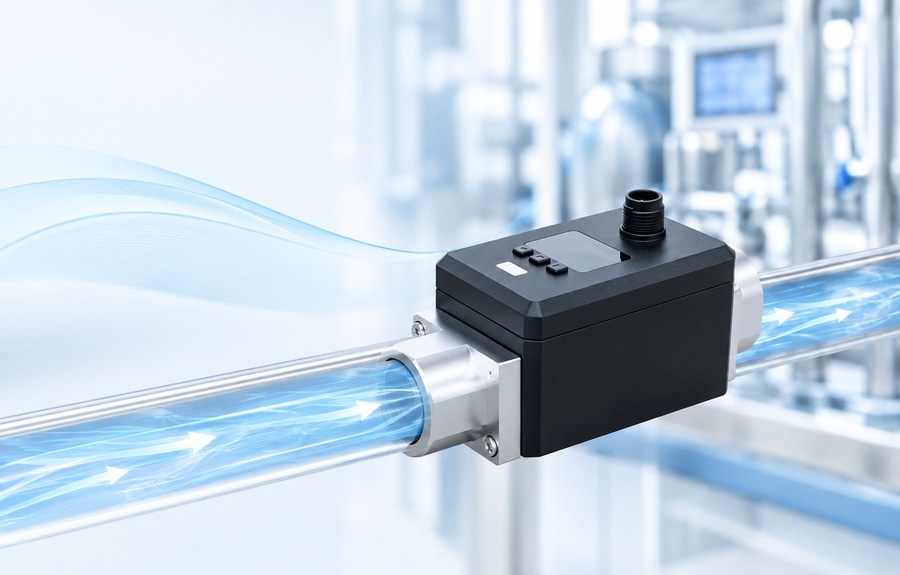

Die aufsteckbaren Ultraschall-Durchflusssensoren von XY-TE, wie beispielsweise die Baureihen CPD und CG, werden durch direkte Befestigung an der Außenwand der Rohrleitung des bestehenden Systems installiert. Der Sensor und das Medium haben keinerlei Kontakt miteinander. Es müssen keine Löcher in das Rohr gebohrt werden, und es werden keine zusätzlichen Komponenten in das Rohrleitungssystem eingebracht, sodass der Strömungszustand des Mediums nicht gestört wird. Diese Sensoren erfordern während ihres späteren Betriebs nur sehr geringen Wartungsaufwand, und im täglichen Betrieb ist nahezu kein menschliches Eingreifen erforderlich. Sobald der Sensor an der Außenwand des Rohrs befestigt ist, kann er über einen langen Zeitraum hinweg betrieben werden, ohne dass er zur Reinigung aufgrund von Verunreinigungen durch das Medium oder einer Rohrverstopfung demontiert werden muss. Muss das gemessene Rohrstück ausgetauscht werden, kann der Sensor einfach vom alten Rohrstück entfernt und am neuen angebracht werden, um den normalen Betrieb wieder aufzunehmen.

Inline-Produkte hingegen, wie die Serien TPK, TAD und TPD, zeichnen sich durch einen geradlinigen, durchgehenden internen Strömungsweg ohne Verengungen, Totzonen oder bewegliche Teile aus. Da die Flüssigkeit beim Durchströmen des Sensors auf keine Hindernisse trifft, ergibt sich ein sehr geringer Druckverlust und eine deutlich geringere Wahrscheinlichkeit von Partikelablagerungen und Medienrückständen. Bei Anlagen, die über lange Zeiträume in Betrieb sein müssen, bedeutet dieser Aufbau, dass der Sensor selbst nicht zum „Engpass“ in der Rohrleitung wird, nicht häufig zur Reinigung demontiert werden muss und keine Genauigkeitsabweichungen aufgrund von innerem Verschleiß aufweist. Nach der Installation ist im Grunde ein Zustand von „einbauen und nutzen, langfristig stabil“ gegeben.

3. Optimierung der Gesamtbetriebskosten

Über die Zuverlässigkeit der Konstruktion hinaus zeigen sich die Wartungsvorteile von Ultraschallsensoren auch im Installationsprozess. Bei Clamp-On-Sensoren sind für die Nachrüstung weder das Schneiden von Rohren noch das Schweißen von Flanschen noch Produktionsstillstände erforderlich, und ihre Installation beeinträchtigt den normalen Betrieb der Produktionslinie nicht. Diese Eigenschaft ist besonders nützlich bei Nachrüstungs- und Anlagenmodernisierungsprojekten. Das Hinzufügen von Durchflussmessstellen zu einem alten System erfordert keine Änderung der bestehenden Rohrleitungsführung, wodurch sowohl der Projektzeitplan als auch die Baukosten effektiv kontrolliert werden können.

Aus einer ganzheitlichen Kostenperspektive betrachtet sind die Wartungsinvestitionen über den gesamten Lebenszyklus eines Sensors ein Aspekt, der bei der Auswahl oft übersehen wird, aber Beachtung verdient. Die anfänglichen Anschaffungskosten eines Durchflussmessers sind nur ein Teil seiner Gesamtbetriebskosten (Total Cost of Ownership, TCO); nachfolgende Wartungsarbeiten, Kalibrierungen, der Austausch von Ersatzteilen und Ausfallverluste machen oft einen wesentlich größeren Anteil aus. Durch strukturelle Vereinfachung reduzieren Ultraschallsensoren diese Folgekosten auf ein sehr geringes Maß. Für Gerätehersteller und Endanwender bedeutet dies ein besser kontrollierbares Wartungsbudget.

Bei der Sensorentwicklung konzentriert sich XY-TEK stets auf reale Anwendungsszenarien. Geringer Wartungsaufwand ist nicht nur ein Schlagwort, sondern eine durch die Konstruktion bedingte Eigenschaft – keine beweglichen Teile bedeuten keinen mechanischen Verschleiß durch Bewegung; ein gerader Durchflussweg reduziert das Verstopfungsrisiko erheblich; und die nicht-obstruktive Messung minimiert die Auswirkungen von Medienanhaftungen auf das Messergebnis. Für industrielle Systeme, die einen langfristigen Dauerbetrieb erfordern, bedeuten diese Eigenschaften weniger Eingriffe, einen stabileren Betrieb und geringere Gesamtkosten.
