Strahlungsresistente optische Fasern und Anwendungen

{{{sourceTextContent.subTitle}}}

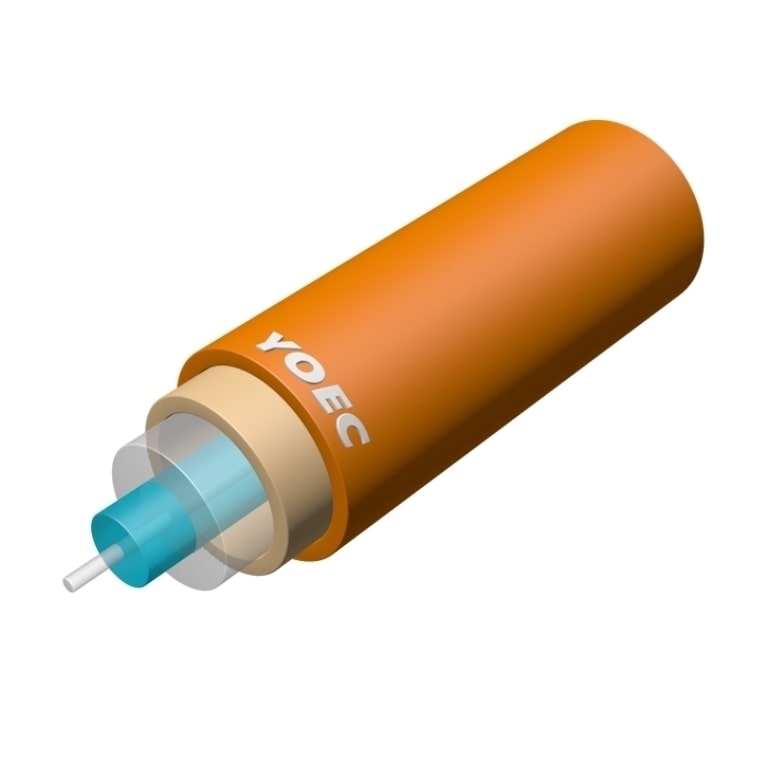

Strahlungsresistente optische Fasern

{{{sourceTextContent.description}}}

In der heutigen Welt, in der optische Kommunikations- und Sensortechnologien jeden Aspekt des Lebens durchdringen, werden optische Fasern als die "Blutgefäße" der Informationsgesellschaft angesehen. In extrem rauen Umgebungen werden diese gewöhnlichen "Blutgefäße" jedoch ungewöhnlich zerbrechlich - vor allem in Szenarien mit hoher Strahlung wie im Weltraum, in Kernreaktoren, Teilchenbeschleunigern und medizinischen Hochenergie-Behandlungseinrichtungen. In solchen Umgebungen werden herkömmliche optische Fasern schnell unbrauchbar. An diesem kritischen Punkt spielen strahlenresistente optische Fasern - wie Krieger, die in eine spezielle Rüstung gekleidet sind - eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen Informationsübertragung unter intensiven Strahlungsbedingungen.

1. Auswirkungen von Strahlung auf optische Fasern

Die Kernfunktion einer Glasfaser beruht auf der internen Totalreflexion, durch die optische Signale auf den Faserkern beschränkt werden. Der Kern besteht normalerweise aus hochreinem Siliziumdioxid (SiO₂), das mit Germaniumdioxid (GeO₂) dotiert ist. Bei ionisierender Strahlung (z. B. Gammastrahlen, Röntgenstrahlen und hochenergetische geladene Teilchen) steht diese Glasstruktur jedoch vor erheblichen Herausforderungen.

1.1 Strahlungsinduzierte Verdunkelung: "Blindheit" von Glasfasern

Wenn hochenergetische Teilchen oder Strahlung die Glasstruktur der Faser durchdringen, übertragen sie Energie auf die Atome im Material. Diese Energie kann Silizium-Sauerstoff-Bindungen (Si-O) oder andere atomare Bindungen brechen, wodurch strukturelle Defekte im Glasnetzwerk entstehen.

Diese Defekte wirken wie mikroskopische "Fallen", die übertragene optische Signale absorbieren. Gleichzeitig kommt es an diesen Defekten zu einer zusätzlichen Streuung. Die kombinierten Effekte erhöhen die Dämpfung der Fasern erheblich, wodurch das empfangene Signal geschwächt oder sogar nicht mehr wahrgenommen werden kann. Dieses Phänomen, das als strahlungsinduzierte Verdunkelung (RID) bezeichnet wird, kann dazu führen, dass herkömmliche Fasern in Umgebungen mit hoher Strahlung innerhalb von Minuten - oder sogar Sekunden - ausfallen.

1.2 Strahlungsinduzierte Versprödung: "Bruch" von Glasfasern

Strahlungsinduzierte Strukturdefekte können auch die physikalischen Eigenschaften des Glases verändern. Diese Veränderungen können zur Kristallisation der Faser oder zur Bildung von mikroskaligen Spannungsbereichen führen. Makroskopisch äußert sich dies in einer erhöhten Sprödigkeit und einem höheren Bruchrisiko.

Darüber hinaus beschleunigt eine längere Strahlenbelastung die Alterung der Faserbeschichtungsmaterialien, was ihre Schutzwirkung verringert und die Lebensdauer erheblich verkürzt. Dies ist besonders kritisch für Langzeitmissionen wie Satelliten und Raumstationen.

1.3 Strahlungsinduzierte Lumineszenz: Quelle des Sensorrauschens

Unter Strahlungseinwirkung können bestimmte Verunreinigungen oder Defekte in der Faser angeregt werden und Licht bei bestimmten Wellenlängen emittieren. Diese strahlungsinduzierte Lumineszenz führt zu Hintergrundrauschen, das die optischen Messsignale stört und so die Messgenauigkeit verringert.

2. Kerntechnologien zur Herstellung von strahlungsresistenten optischen Fasern

Nach dem Verständnis der Mechanismen von Strahlungsschäden kann eine gezielte "strahlungsresistente Panzerung" entwickelt werden. Im Wesentlichen minimieren strahlenresistente Fasern die Bildung von strahleninduzierten Defekten und reparieren bestehende Defekte durch Materialoptimierung, strukturelles Design und fortschrittliche Fertigungsverfahren.

2.1 Materialauswahl und -optimierung

In herkömmlichen Siliziumdioxid-Fasern sind die beiden wichtigsten strahlungsempfindlichen Komponenten Hydroxylgruppen (OH-) und Germaniumdioxid (GeO₂).

Hydroxylgruppen bestehen als Si-OH-Bindungen innerhalb des Siliziumdioxid-Netzwerks. Unter Strahlung werden diese Bindungen leicht aufgebrochen, wodurch Defekte entstehen. Germaniumatome, die Siliziumatome ersetzen, um den Brechungsindex zu erhöhen, sind chemisch reaktiver und neigen dazu, Sauerstoffmangelzentren zu bilden. Diese Zentren enthalten baumelnde Bindungen, die unter Strahlung Elektronen oder Löcher einfangen können, was zur Verdunkelung beiträgt.

Um die Strahlungsbeständigkeit zu verbessern, ist es daher wichtig, den Gehalt an diesen empfindlichen Komponenten zu minimieren.

Verringerung des Hydroxylgehalts

Durch die Verwendung hochreiner Rohstoffe, die Kontrolle der Luftfeuchtigkeit bei der Preform- und Faserherstellung und den Verzicht auf die Knallgasbeflammung kann der Hydroxylgehalt auf unter 1 ppm - oder sogar auf den ppb-Bereich - gesenkt werden, was die Strahlenbeständigkeit deutlich erhöht.

Reines Silica-Kerndesign

Herkömmliche Fasern verwenden eine GeO₂-Dotierung im Kern, um den Brechungsindex zu erhöhen. Im Gegensatz dazu verwenden strahlenresistente Fasern einen Kern aus reinem Siliziumdioxid, während der Mantel mit Fluor (F) dotiert ist, um dessen Brechungsindex zu senken. Auf diese Weise wird der für die interne Totalreflexion erforderliche Brechungsindexunterschied aufrechterhalten und gleichzeitig die Wahrscheinlichkeit der Bildung von strahlungsbedingten Defekten deutlich verringert.

2.2 Funktionale Dotierstoffe zur Defektunterdrückung

Selbst bei optimierten Materialien bilden sich während der Herstellung unweigerlich einige Defekte. Spezielle Dotierstoffe können zur Unterdrückung oder Reparatur von strahleninduzierten Defekten eingesetzt werden.

Cerium (Ce) Dotierung

Die Dotierung mit Cerium ist eine der am häufigsten verwendeten strahlenresistenten Technologien. Dreiwertige Cer-Ionen (Ce³⁺) verfügen über eine einzigartige Energieniveau-Struktur, die es ihnen ermöglicht, durch Strahlung erzeugte Elektronen oder Löcher einzufangen. Sie wechseln zwischen den Energiezuständen und geben harmlos Energie ab, wodurch die für die Verdunkelung verantwortlichen Defekte effektiv passiviert werden.

Fluor (F) Dotierung

Fluor verringert nicht nur den Brechungsindex der Ummantelung, sondern trägt auch zur Stabilisierung des Siliziumdioxid-Netzwerks und zur Verringerung des durch Strahlung verursachten Bindungsbruchs bei.

Wasserstoff (H) Beladung

Wasserstoffmoleküle können nach dem Ziehen in die Fasern diffundieren. Wasserstoff kann mit potenziellen Defektstellen vorreagieren oder strahleninduzierte Defekte direkt reparieren. Da Wasserstoff jedoch allmählich ausdiffundiert, ist seine Wirkung nur vorübergehend, es sei denn, es werden spezielle Versiegelungs- oder Verpackungsmethoden angewandt.

2.3 Strukturelle und verfahrenstechnische Optimierung

Eine präzise Steuerung von Temperatur, Ziehgeschwindigkeit und Abkühlungsrate während der Faserherstellung gewährleistet eine gleichmäßige Glasstruktur mit minimalen inneren Spannungen, da Spannungskonzentrationen anfällig für Strahlungsschäden sind.

Darüber hinaus verbessert das Aufbringen spezieller Beschichtungen - wie Polyimid, Kohlenstoff oder Metall - die mechanische Festigkeit und erhöht die Beständigkeit gegen strahleninduzierte Alterung, um den Abbau der Beschichtung in rauen Umgebungen zu verhindern.

Eine besonders wirksame Technik ist die Strahlungsvorkonditionierung (auch bekannt als "Strahlungsdomestikation"), bei der Fasern unter kontrollierten Bedingungen vorbestrahlt werden, um Defektzustände vor dem Einsatz zu stabilisieren.

3. Anwendungen für strahlenresistente optische Fasern

Mit ihrer maßgeschneiderten "Panzerung" spielen strahlenresistente optische Fasern in extremen Umgebungen eine unverzichtbare Rolle.

3.1 "Lebensader" für die Erforschung des Weltraums

Strahlungsresistente Fasern fungieren als neuronales Netz von Satelliten, Raumstationen und Weltraumsonden. Ihr geringes Gewicht und ihre Unempfindlichkeit gegenüber elektromagnetischen Störungen ermöglichen eine zuverlässige Übertragung von Telemetriedaten, wissenschaftlichen Messungen und Kommunikationssignalen in strahlungsintensiven Weltraumumgebungen. Sie werden auch in Systemen zur Lageregelung von Raumfahrzeugen und zur Überwachung des Strukturzustands eingesetzt.

3.2 "Scharfe Augen" in der Kernenergie

In Kernreaktoren und Atommülllagern können strahlenresistente Fasern direkt in stark verstrahlte Bereiche eindringen. In Kombination mit Sensoren ermöglichen sie die Echtzeitüberwachung von Neutronenfluss, Temperatur, Druck und anderen kritischen Parametern und gewährleisten so einen sicheren Betrieb.

3.3 "Neuronale Gefäße" in der Hochenergiephysik

In Teilchenbeschleunigern und Collidern halten strahlenresistente Fasern intensiver transienter Strahlung stand, während sie Strahldiagnose- und Detektorsignale übertragen und als zuverlässige Brücke zwischen Strahlungszonen und Backend-Verarbeitungssystemen dienen.

3.4 "Präzisionslineal" in der modernen Medizin

In der Protonen- und Schwerionen-Strahlentherapie können strahlenresistente Fasern direkt im Strahlenbündel eingesetzt werden, um die Strahlposition und -dosis in Echtzeit zu überwachen und so eine präzise Tumortargetierung zu gewährleisten.

3.5 Andere Pionierbereiche

Auch in militärischen Systemen, bei der Prüfung von Raumfahrtantrieben, in der Fusionsforschung und in anderen extremen wissenschaftlichen Umgebungen finden sie breite Anwendung.

4. Herausforderungen und Zukunftsaussichten

Trotz beachtlicher Fortschritte muss die Technologie für strahlenresistente Fasern noch weiterentwickelt werden. Zu den wichtigsten Entwicklungsrichtungen gehören:

Extreme Strahlungsbeständigkeit

Für künftige Anwendungen wie Kernfusionsreaktoren werden Fasern benötigt, die auch bei Strahlungsdosen auf GGy-Niveau eine extrem niedrige Dämpfung aufweisen. Dies erfordert neue Materialien und ein tieferes Verständnis der Mechanismen von Strahlungsschäden.

Verbesserte Hochtemperaturstabilität

In vielen Strahlungsumgebungen herrschen hohe Temperaturen. Langfristige Stabilität bei Temperaturen von mehreren hundert bis über tausend Grad Celsius erfordert fortschrittliche hochtemperaturbeständige Beschichtungen.

Multifunktionale Integration

Zukünftige Fasern werden Sensor- und Übertragungsfunktionen integrieren. Die Einbettung von strahlungsresistenten Faser-Bragg-Gittern (FBGs) wird beispielsweise die gleichzeitige Überwachung von Temperatur, Dehnung und Strahlung ermöglichen.

Kostenreduzierung und Skalierbarkeit

Strahlungsbeständige Hochleistungsfasern sind nach wie vor kostspielig. Die Vereinfachung der Produktionsprozesse und die Senkung der Kosten sind für eine breitere Akzeptanz unerlässlich.

Erforschung fortschrittlicher Materialien

Die Forschung zu nanostrukturierten Fasern, silikatfreien Glassystemen und KI-gestütztem Materialdesign wird fortgesetzt, um Innovationen zu beschleunigen.

5. FuE-Fortschritte bei strahlenresistenten optischen Fasern bei YOEC

Im Jahr 2025 schloss die Abteilung für spezielle optische Fasern von YOEC die Phase I ihres Kapazitätserweiterungsprojekts ab und führte ein modifiziertes Plasmaabscheidungssystem (MPDS) und einen hochtemperaturbeständigen T4-Faserziehturm ein.

Die Sparte hat es geschafft:

Herstellung von Singlemode-Preforms mit reinem Quarzkern

Technologie für Multimode-Vorformlinge aus reinem Siliziumdioxid mit Fluoranteil

Polyimid (PI) thermisch härtende Beschichtungstechnologie

Diese Fortschritte ermöglichen die Herstellung strahlungsresistenter und hochtemperaturbeständiger optischer Fasern, die bei 300-400°C arbeiten können.

Auf der Grundlage der MPDS-Technologie wurde die Versuchsproduktion von Singlemode-Fasern mit reinem Quarzkern und Multimode-Fasern mit reinem Quarzkern und Fluor abgeschlossen.

Leistungsergebnisse

Singlemode-Faser mit reinem Quarzkern

Abschwächung bei 1310 nm: 0.487 dB/km

Abschwächung bei 1550 nm: 0.346 dB/km

Nach 500 krad Bestrahlung:

Erhöht auf 2,325 dB/km (1310 nm)

Erhöht auf 3,022 dB/km (1550 nm)

Nach 6 Tagen der Stabilisierung:

1.890 dB/km (1310 nm)

2.476 dB/km (1550 nm)

Die optische und strahlungsresistente Leistung hat ein führendes nationales Niveau erreicht.

Multimode-Faser mit reinem Siliziumdioxid-Kern und Fluor-Gradierung

Abschwächung bei 850 nm: 2,086 dB/km

Überfüllte Startbandbreite (850 nm): 1537 MHz-km

Effektive modale Bandbreite (EMB, 850 nm): 1588 MHz-km

Die optische Leistung entspricht nahezu dem OM3-Standard.

6. Zukünftiger Entwicklungsplan

Im Jahr 2026 wird die Abteilung für spezielle optische Fasern von YOEC:

Die Forschung und Entwicklung von strahlungsresistenten Singlemode- und Multimode-Fasern weiter vertiefen

Optimierung des Preform-Designs und der Prozesskontrolle

Systematische Überprüfung der langfristigen Zuverlässigkeit unter hochintensiver Strahlung

Aufrüstung des T4-Zugturms mit Metallbeschichtungsmöglichkeiten

Ziel ist es, eine vielseitige Ziehplattform für Spezialfasern für extreme Umgebungen zu schaffen und die Wettbewerbsfähigkeit von YOEC im Bereich der strahlungsbeständigen Spezialfasern weiter zu stärken.

Fazit
Strahlungsbeständige optische Fasern sind das Ergebnis des Strebens der Menschheit nach Weltraumforschung, kontrollierbarer sauberer Energie und fortschrittlicher medizinischer Behandlung. Während herkömmliche Fasern in den "verbotenen Zonen" mit hoher Strahlung versagen, stellen sich strahlungsbeständige Fasern dieser Herausforderung und dienen als Brücke zwischen dem Unbekannten und dem Bekannten.

Sie stellen nicht nur einen technologischen Durchbruch dar, sondern auch eine Garantie dafür, dass die Menschheit auch in den extremsten Umgebungen weiterhin "sehen" und "hören" kann
