Anwendung von PID-Prüfer AI-808 in der Hochtemperaturtonerde-Produktion der Aluminiumindustrie

{{{sourceTextContent.subTitle}}}

Anwendung von PID-Prüfer AI-808

{{{sourceTextContent.description}}}

Zusammenfassung: Dieses Papier beschreibt die Anwendung von Prüfer AI-808 Yudian PID im HochtemperaturtonerdeHerstellungsverfahren einer chemischen Werkstatt in China-Aluminium. Es führt auch das Produktionsverfahren, die Struktur und das prozesskontrollierte des Systems ein. Das Kontrollsystem ist systematisch mit flexibler und bequemer Konfiguration standardisiert völlig, modularisiert und entworfen, die erheblich die Zuverlässigkeit des Systems verbessert und die Produktionskosten der Ausrüstung verringert.

Schlüsselwörter: Pid-Prüfer AI-808, vollautomatisches System, prozesskontrollierte, proportionale Anpassung


1.Overview
Die ultrafine Aluminiumhydroxid-Reihenprodukte wie niedriges Eisen, niedriges Silikon und hoher weißer Kristall werden direkt vom Produktionsverfahren getrennt. Die Teilchengröße ist zwischen μm 0,8 und 1,0 mit der Form der Uniform, einzelner Kristall. Der trocknende Prozess von ultra-feinen Materialien ist in der Produktion von ultra-feinen Produkten ein sehr wichtiges. Der trocknende Prozess bestimmt direkt die Qualität, den Preis und den Markt des Produktes. Dieses erfordert ein bestimmtes proportionales Verhältnis zwischen der Trockentemperatur und der Menge des Materials. Zusätzlich zum normalen Kontrollsystem spielt der Prüfer AI-808 Yudian PID eine entscheidende Rolle in diesem System.

2. Systemprozeß und -struktur
2,1 Systemprozeß
Das ultrafine Aluminiumhydroxid und die Borsäure werden durch die obere Linie durch die stabilisierte Gurtskala der Geschwindigkeit und die quantitative Zufuhr entsprechend der Formel gemischt, geschickt zum Drehrohrofen der hohen Temperatur für das Sintern durch die Schraubenzufuhr und abgekühlt dann durch die Kühlwalze, um Oxidation der hohen Temperatur zu erzeugen. Aluminium wird schließlich in Endprodukte durch quantitative Verpackenskalen verpackt.
2,2 Systemstruktur
Das System mischt hauptsächlich zwei Arten Materialien (wie Borsäure- und Aluminiumhydroxid), hauptsächlich vom Rohstoffwerkstatthauptgurt, quantitative Zufuhr (Geschwindigkeitsgurtskala), saure quantitative Borzufuhr, Schraubenzufuhr, Brennofen Rotation der hohen Temperatur, Kühlwalze, fertige Verpackenskala und ein industrieller Steuermikrocomputer und eine Konfigurations-Software. Unter ihnen wird die quantitative Zufuhr (eingebettete elektronische Gurtskala) hauptsächlich aus InstrumentSchaltschrank (eingebetteter computerintegrierter Taschenrechner und intelligenter Regler AI-808, etc.) und Inverterkabinett verfasst.
3. Das Arbeitsprinzip des Kontrollsystems
Wenn das System läuft, misst die Entleerungssteuerung hauptsächlich das Material, das durch die elektronische aufstapelnde Gurtskala befördert wird. Das wiegende Instrument und das Geschwindigkeitssignal werden durch das Steuerinstrument empfangen, und nach der Verarbeitung, wird es in den Endwert und die blitzschnelle Strömungsgeschwindigkeit umgewandelt, und der Endwert und die blitzschnelle Strömungsgeschwindigkeit werden erreicht. Das Signal wird vom Hafen RS-485 dem industriellen Steuergerät (Host-Computer) übermittelt und wird dem Prüfer AI-808 Yudian PID mit einem analogen gegenwärtigen Signal 4~20mA übermittelt. Der PID-Prüfer vergleicht das Signal mit dem Sollwert, der durch das DCS gesendet wird. Nach dem wird das Analogsignal 4~20mA zum Inverter geschickt, und dann justiert der Inverter die Geschwindigkeit des Förderers. Wenn die Strömungsgeschwindigkeitszunahmen, die Geschwindigkeit des Förderers und vice versa verringert wird, damit die Strömungsgeschwindigkeit des beförderten Materials erhöht wird. Und die kumulative Menge der Phase wird innerhalb des gesetzten Bereiches gehalten, und folglich wird die zuverlässige Produktqualität erreicht.

3. Systemkonfigurationsplan und seine Durchführung
3. 1 obere Einheit
Der obere Computer nimmt industriellen Computer Advantech IPC-610 an und nimmt SIEMENS-Konfigurations-Software, 256 Punkte an. Er kann das Wiegen des Steuerinstrumentes und des intelligenten Prüfers AI-808 verbunden sein: gelesene Daten, senden Daten; und verständigen Sie sich mit PLC: gelesener Input-/Outputstatus, senden Input-/Outputbefehl; haben Sie Warnung, Störungsuntersuchung und Druckfunktion; der Konfigurationsschirm reflektiert wirklich den Realzeitstatus; die Technikeinstellungen und der Rezeptinput ist verschieden, und die Fähigkeit, sich Arbeitsbedingungen anzupassen ist stark; die Software hat verschiedene Zugriffsrechte und erlaubt verschiedene Rechte, unterschiedlichen Inhalt zu manipulieren.
3. Untere Einheit 2
(1) Wiegen des Steuerinstrumentes
Das wiegende Steuerinstrument ist- die Kernkomponente der elektronischen Gurtskala. Es nimmt das Gewichtssignal und Geschwindigkeitssignal vom Skalakörper an und berechnet die blitzschnelle Strömungsgeschwindigkeit und die kumulative Menge. Es kann die schwere Last, blitzschnelle die Strömungsgeschwindigkeit, die Bandgeschwindigkeit, das Leergewicht und das Warnsignal anzeigen. Inhalt. Das blitzschnelle Flusssignal wird dem AI-808 PID Prüfer über ein 4-20 MA lineares Analogergebnis übermittelt.

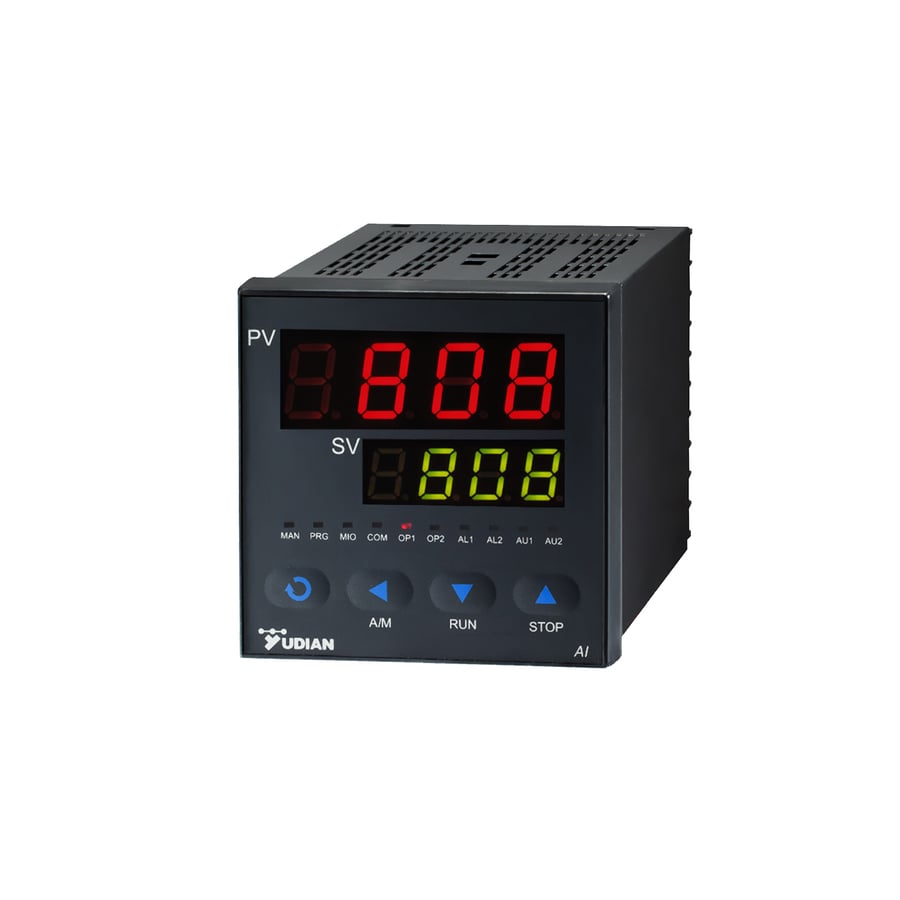

(2) künstliche Intelligenz Yudian AI-808 PID-Prüfer
Das System benutzt den Prüfer AI-808 (Yudian PID Version V7.0), der mit der Version V6.5 des Prüfers, unter Verwendung einer neuen Terminalanordnung verglichen wird, eine eben entworfene Platte mit 10 LED Anzeige anzeigend; addierte Heizung/abkühlende Doppelausgabefunktion, der zweite Ertrag können als gegenwärtige oder proportionale Ertragspezifikation frei definiert werden der Zeit; die Warnung nimmt einseitige Hysterese an; Ausgabeoperationen des Stützder warnung bis 4 und -ereignisses; die Abtastrate wird bis zum 1mal erhöht. Ermöglicht schnellerer Ventilsteuerung.
Der Prüfer AI-708 kennzeichnet auch einen manuelle/automatische bumpless Schaltung mit manuellen Selbst-Abstimmen und Anzeigenertragwerten sowie proportionalen Ertrag für Servoverstärker dass direkt Regelventilposition. Regler künstlicher Intelligenz AI kann Messwerte anzeigen und Sollwerte, mit modernem Anpassungsalgorithmus künstlicher Intelligenz AI, übertreiben nicht, selbsteinstellend an der Funktion und an den automatischen/manuellen wechselseitigen ungestörten Schaltungs- und Benutzerparameterprogrammierungsfunktionen; lineare SerienRS-485 kommunikationsschnittstelle der Analogeingabe 4~20mA und des Ertrages, und Relaiswarnungsausgabeschnittstelle. Verglichen mit dem allgemeinen PID-Regler, nimmt sie flockige Regeln für PID-Anpassung an, die die Wartegeschwindigkeit, bei der Verringerung verbessern kann übertreiben Sie. Der allgemeine PID-Algorithmus kann den justierten Gegenstand genau steuern, aber hat die Nachteile von großem übertreiben, schwierige PID-Identifizierung und langsame Wiederaufnahme der Störung. Der flockige Anpassungsalgorithmus kann großer Verzögerung die Gegenstände anpassen, übertreiben Sie ist klein, und die Parameter sind einfach zu bestimmen, aber der Steuereffekt ist- verhältnismäßig schlecht, und die Steuerkurve produziert kleine Zickzackschwankungen.
Einerseits verbessert der Anpassungsalgorithmus des Prüfers künstlicher Intelligenz AI den PID-Algorithmus, wie Hinzufügen der differenzialen integralen Funktion in PID-Anpassung; Andererseits nimmt er flockige Anpassungsregeln an. Wenn der Fehler groß ist, wird der flockige Algorithmus verwendet, um zu justieren, um Phänomen PID-Sättigungs vollständig zu beseitigen integrales. Wenn der Fehler klein ist, wird der verbesserte PID-Algorithmus für Anpassung verwendet, die die Eigenschaften ohne übertreiben, Steuerung der hohen Präzision und Bestimmung des einfachen Parameters hat.
Der Anpassungsalgorithmus der künstlichen Intelligenz hat ein Teach-in-Funktion, das automatisch Lernsystemeigenschaften. Wenn das Selbst-Abstimmen abgeschlossen wird, selbst wenn die Anfangssteuerung unwirksam ist, kann sehr genaue Steuerung im zweiten Gebrauch erreicht werden.
Im System wird das blitzschnelle Signal des Flusses 4~20mA, das durch das Computerzählwerk gesendet wird, durch den PID-Prüfer AI-808 empfangen und verglichen mit dem Zielwertsatz an sich, wird ein Signal von 4-20 MA zum Frequenzumsetzer geschickt, und die Frequenz wird durch den Frequenzumsetzer gesteuert. Die Behälterzufuhr wird benutzt, um das vorbestimmte Verhältnis zu erzielen, und folglich kann die Bedeutung des PID-Prüfers AI-808 im System gesehen werden. Das spezifische Modell des PID-Prüfers AI-808 in diesem System ist AI-808-A-I4-X-L1-L1-S4-N. Die spezifischen Einstellungen werden in Tabelle 1 gezeigt:
Liste des Parameters AI-808 der Tabelle 1
HIAL 70 Baud 9600 EP4 Sc 0 p-30
LoAL -0,5 t 12 entscheiden 4 DL 3 EP5
dHAL 99,99 Ct1 5 oPL 0 Lauf 1 EP6
dLAL 99,99 Sn 15 oPH 100 relative Satznummer 1 EP7
Bad 2 DF 3 ALPE 5503 EP1 EP8
Verdünntes 0 CF Ctrl 3 8 EP2
M5 20 diH 20 Addr 1-2 EP3
(3) programmierbarer Prüfer
Ausgewählter PLC S7-300 produziert durch SIEMENS, Stromversorgung 307-1KA01-0AAC, CPU315-2AG10-0AB0, Netzadapterkarte CP343-1, digitale Eingabeeinheit 321-1BH02-0AA0, Blöcke -1BH01-0AB0 vier, analoge Blöcke der Digitalausgabe 322 des Moduls SSM331-TKF02-0AB0 acht. Die Programmierungs-Software ist WINCC-Konfigurations-Software und so weiter.
(4) Inverter
Der Inverter verwendet FRN3.7G11S-4CX herstellte durch Fuji.
4.Conclusion
Das System wurde in Gebrauch im November 2007 gesetzt. Durch den Gebrauch des Standorts des Benutzers für mehr als halbes Jahr, hat das System gute Zuverlässigkeit, einfache Operation, bequeme Wartung, hohe Systempräzision, garantiert nicht nur der Qualität und dem Ertrag des Produktes, aber garantiert auch der Qualität und dem Ertrag des Produktes. Das Problem der Umweltverschmutzung überwindend, guten wirtschaftlichen Nutzen für das Unternehmen schaffend, sind die Stabilität und die Zuverlässigkeit des Systems und der Stabilität und die Zuverlässigkeit des AI-808 PID Prüfers untrennbar. Es ist ein anderer klassischer Fall von der Anwendung des AI-808 in den Nichteisenmetallen.
