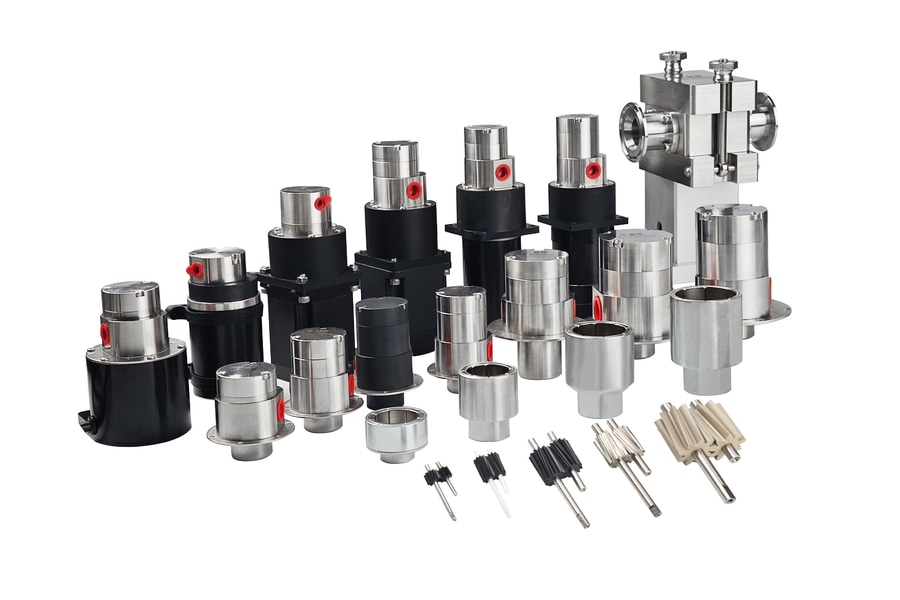

Was ist eine Magnetzahnradpumpe?

Zuverlässige, effiziente und leckagefreie Lösungen für den Flüssigkeitstransfer in jeder Branche

Einleitung
In der Welt der Flüssigkeitsförderung haben sich Magnetzahnradpumpen als zuverlässige, effiziente und vielseitige Lösung für die Förderung unterschiedlichster Flüssigkeiten etabliert. Ob in der Pharma-, Chemie-, Lebensmittel- oder Automobilindustrie – das Verständnis der Funktionsweise und der Vorteile dieser Pumpen hilft Ihnen, fundierte Entscheidungen hinsichtlich Ihrer Anforderungen an die Flüssigkeitsförderung zu treffen.

Was ist eine Magnetzahnradpumpe? Eine Magnetzahnradpumpe ist eine Verdrängerpumpe, die Magnetkräfte nutzt, um die Rotation von Zahnrädern anzutreiben und so die Flüssigkeit zu fördern. Im Gegensatz zu herkömmlichen Zahnradpumpen, die auf eine Gleitringdichtung zur Drehmomentübertragung angewiesen sind, verwenden Magnetzahnradpumpen ein Magnetkupplungssystem. Dadurch entfällt der direkte Kontakt zwischen Motor und Flüssigkeit. Dieser dichtungslose Magnetantrieb ermöglicht es Magnetzahnradpumpen, korrosive Flüssigkeiten und flüchtige Chemikalien sicher und ohne Leckagerisiko zu fördern.

Funktionsprinzip einer Magnetzahnradpumpe
Die Pumpe arbeitet mit einem Magnetkupplungssystem, das aus zwei Hauptteilen besteht: der Antriebsseite, die mit dem Motor verbunden ist, und der Abtriebsseite, die sich im Pumpengehäuse befindet. Der Motor erzeugt durch das externe Magnetfeld eine Rotationskraft, die berührungslos auf die interne Magnetanordnung übertragen wird.

Diese Magnetkraft treibt die Zahnräder im Inneren der Pumpe an und fördert so die Flüssigkeit. Durch diese Konstruktion werden Reibung und Verschleiß, die bei herkömmlichen mechanischen Getrieben auftreten, vermieden, was Effizienz und Zuverlässigkeit deutlich erhöht.

Warum werden Magnetkupplungspumpen eingesetzt?

1. Dichtungsloses Design: Einer der größten Vorteile von Magnetzahnradpumpen ist ihr dichtungsloses Design. Herkömmliche Pumpen verwenden Gleitringdichtungen, die mit der Zeit verschleißen und zu Leckagen führen können. Da Magnetzahnradpumpen statisch abdichten, ist das Risiko von Leckagen stark reduziert. Dies macht sie zur idealen Wahl für die Förderung von gefährlichen oder korrosiven Flüssigkeiten.

2. Leckagefreier Betrieb: Der Verzicht auf Dichtungen gewährleistet zudem einen leckagefreien Betrieb der Pumpe. Dies ist in Branchen, in denen die Reinheit der Flüssigkeit unerlässlich ist, von entscheidender Bedeutung. Beispielsweise können in der pharmazeutischen Industrie oder der Lebensmittelverarbeitung selbst geringe Verunreinigungen schwerwiegende Folgen haben.

3. Hohe Effizienz und Zuverlässigkeit: Magnetzahnradpumpen sind für ihre hohe Effizienz und Zuverlässigkeit bekannt. Die Magnetkupplung macht komplexe Gleitringdichtungen überflüssig, was den Wartungsaufwand reduziert und die Lebensdauer der Pumpe verlängert. Darüber hinaus ermöglicht die Pumpenkonstruktion einen reibungslosen und effizienten Betrieb auch bei viskosen Flüssigkeiten.

4. Vielseitigkeit: Mikromagnetzahnradpumpen eignen sich besonders für die präzise Dosierung aggressiver Flüssigkeiten wie Säuren, Lösungsmittel oder Öle. Sie werden häufig in Branchen eingesetzt, in denen eine präzise Flüssigkeitssteuerung erforderlich ist, beispielsweise in Chemikaliendosiersystemen, Kraftstoffförderanlagen und Hydraulikanwendungen.

5. Kompakt und leise: Magnetzahnradpumpen sind in der Regel kompakt und arbeiten leise. Dadurch eignen sie sich für Anwendungen mit begrenztem Platzangebot und minimalen Geräuschpegeln. Dank ihrer kompakten Bauweise lassen sie sich zudem ohne größere Anpassungen problemlos in bestehende Systeme integrieren.

Anwendungsbereiche von Magnetzahnradpumpen
Magnetzahnradpumpen werden in einer Vielzahl von Branchen und Anwendungen eingesetzt.

In der chemischen Industrie werden sie für den sicheren Transport von korrosiven Säuren, Basen und Lösungsmitteln eingesetzt.

Die pharmazeutische Industrie nutzt diese Pumpen zur präzisen Dosierung von Wirkstoffen und anderen Flüssigkeiten.

In der Lebensmittelverarbeitung gewährleisten sie den hygienischen Transport von Ölen, Sirupen und anderen lebensmittelgeeigneten Flüssigkeiten ohne Kontamination.

In der Automobilindustrie werden Magnetzahnradpumpen für die Kraftstoffförderung, Schmierung und Kühlung verwendet.

Magnetgetriebene Zahnradpumpen finden auch häufig Anwendung in Labor- und Analysegeräten, wo eine Mikromagnetzahnradpumpe für die präzise Förderung geringer Flüssigkeitsmengen unerlässlich ist.

Magnetgetriebene Zahnradpumpen werden häufig zum Fördern aggressiver Chemikalien wie Schwefelsäure, Salpetersäure und organischer Lösungsmittel eingesetzt. Ihre dichtungslose, korrosionsbeständige Konstruktion gewährleistet einen sicheren und zuverlässigen Flüssigkeitstransport in Umgebungen, in denen herkömmliche Pumpen versagen könnten.

Magnetgetriebene Zahnradpumpe vs. Spaltrohrmotorpumpe
Magnetgetriebene und Spaltrohrmotorpumpen sind zwei Arten von dichtungslosen Pumpen mit jeweils unterschiedlichen Funktionsmechanismen. Bei Magnetkupplungspumpen erzeugen Permanentmagnete Magnetkräfte, die das Laufrad antreiben, wodurch Gleitringdichtungen überflüssig werden. Im Gegensatz dazu nutzen Spaltrohrmotorpumpen ein Rotor-Stator-System, das mit Wechselstrom betrieben wird, um ein Magnetfeld zu erzeugen, das das Laufrad antreibt.

Magnetkupplungspumpen bieten durch die Motorspezifikationen mehr Flexibilität bei der Einstellung der Betriebspunkte. Spaltrohrmotorpumpen sind jedoch tendenziell kompakter, da Rotor und Laufrad in einer einzigen Bauform integriert sind.

Bezüglich der Flüssigkeitsaufnahme verfügen Magnetkupplungspumpen typischerweise über einen einzigen Behälter.
