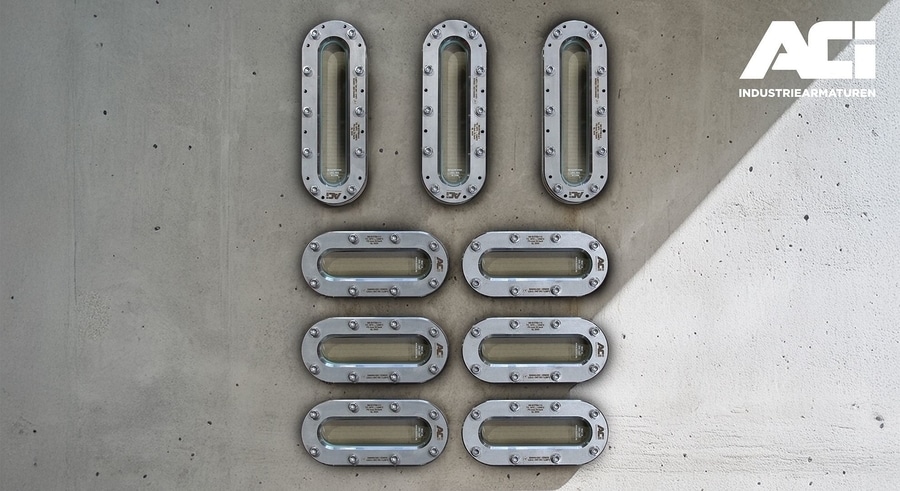

Maximale Prozesssicherheit auf kleinstem Raum Längsschauglas Typ 338 als kundenspezifische Sonderlösung

Individuell angepasstes Längsschauglas für druckbeaufschlagte Behälter mit gewölbter Wandung

Für industrielle Anwendungen mit hohen Anforderungen an Präzision, Sicherheit und Anpassungsfähigkeit hat die ACI Industriearmaturen GmbH ein kundenspezifisches Längsschauglas des Typs 338 realisiert. Die Sonderausführung wurde speziell für den Einbau in druckbeaufschlagte Behälter mit gewölbter Wandung entwickelt und ermöglicht eine nahezu totraumfreie Prozessbeobachtung auch bei begrenztem Einbauraum.

Die besondere Herausforderung des Projekts lag in der Kombination aus spezieller Behältergeometrie, eingeschränkten Platzverhältnissen und der Forderung nach absoluter Dichtheit. Durch die exakte Anpassung der Armatur an den Behälterradius von R 550 mm konnte eine sichere und langlebige Lösung umgesetzt werden.

Die Ausführung im Detail
• Grund und Deckrahmen aus Edelstahl 1.4571 316Ti mit hoher Korrosionsbeständigkeit
• Präzise Anpassung an die Behälterkrümmung für optimale Dichtheit
• Kompakte Bauformen mit Abmessungen von 270 × 120 mm und 340 × 120 mm
• Sichtlängen bis 270 × 50 mm
• Oberflächenrauheit ca. Ra 12,5 µm
• Stufenglas aus Borosilikat in Anlehnung an DIN 7081
• PTFE Dichtung FDA konform, KlingerSil C4400, Schrauben A4 70
• Ausgelegt für Betriebsdrücke bis 16 bar sowie Temperaturen von minus 10 °C bis plus 200 °C

Das Ergebnis ist eine maßgeschneiderte Schauglaslösung, die höchste Prozesssicherheit mit kompakter Bauweise verbindet. Gefertigt in Deutschland, vollständig rückverfolgbar und entwickelt nach höchsten Qualitätsstandards.

ACI unterstützt seine Kunden von der ersten technischen Idee über die Konstruktion bis hin zur fertigen Lösung. Auch komplexe Anforderungen lassen sich durch individuelle Sonderausführungen zuverlässig umsetzen.
