Hightech Schaugläser für Anwendungen in der additiven Fertigung ACI liefert Komponenten für den Zerstäubungsprüfstand von Linde

Hochleistungs Schaugläser für Metallpulver Zerstäubung und präzise Prozessbeobachtung

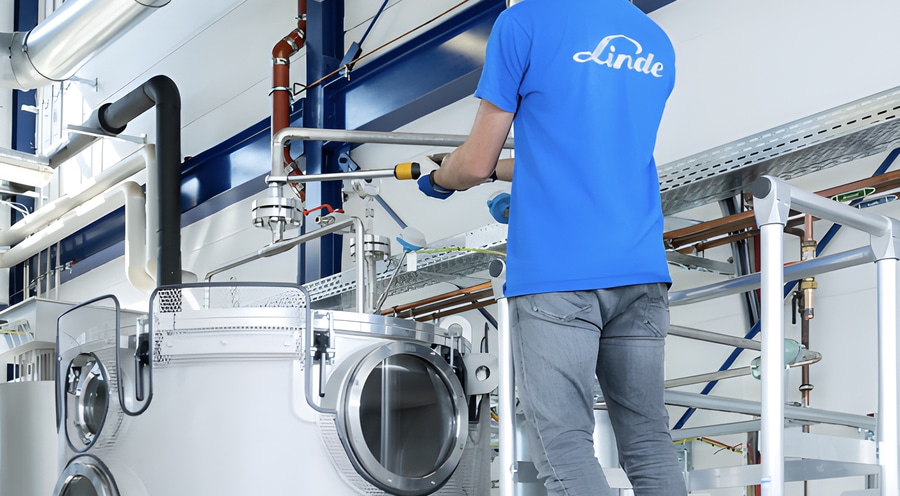

Im Rahmen eines zukunftsorientierten Innovationsprojekts hat die ACI Industriearmaturen GmbH Hochleistungs Schaugläser für einen neu entwickelten Zerstäubungsprüfstand am Linde Technology Center in Unterschleißheim geliefert. Die Komponenten wurden in eine Testanlage integriert, die speziell für die Herstellung und Optimierung von Metallpulvern für die additive Fertigung konzipiert wurde.

Die Anlage unterstützt die Weiterentwicklung moderner 3D Druck Prozesse, unter anderem für hochreflektierende Metalle wie Kupfer. Eine zuverlässige visuelle Prozessbeobachtung ist dabei entscheidend, um kritische Parameter unter realistischen Betriebsbedingungen zu analysieren und zu steuern.

Übersicht der gelieferten Komponenten

Schaugläser Typ ACI317
Es wurden sechs runde Schaugläser gemäß DIN 28120 geliefert. Diese Ausführung ist für drucklose Anwendungen ausgelegt und bietet einen großen Sichtdurchmesser.

Technische Daten
• Nennweite DN 300
• Nenndruck PN 0
• Maximaler Betriebsdruck 0,49 bar
• Maximale Betriebstemperatur 400 °C

Schaugläser Typ ACI318
Zusätzlich wurden zwei Schaugläser für Anwendungen mit erhöhtem Innendruck geliefert.

Technische Daten
• Nennweite DN 125
• Nenndruck PN 2,5
• Maximaler Betriebsdruck 2,5 bar
• Maximale Betriebstemperatur 400 °C

Anwendung und Funktion

Die Schaugläser ermöglichen die visuelle Beobachtung der internen Prozesse mittels Hochgeschwindigkeitskameras und moderner optischer Messtechnik. Sie leisten einen entscheidenden Beitrag zur Überwachung und Regelung des Metallpulver Zerstäubungsprozesses und damit zur Prozessstabilität, Qualität und Reproduzierbarkeit.

Technologie und Zusammenarbeit

Linde hat die Testanlage mit fortschrittlichen Gastechnologien wie ADDvance Laser230 und dem ADDvance O2 Präzisions Sauerstoffkontrollsystem ausgestattet. Diese Technologien kommen auch in Kooperationsprojekten mit Partnern wie der ArianeGroup zum Einsatz, unter anderem bei der Entwicklung von Komponenten für Trägerraketen der nächsten Generation.

Mit diesem Projekt unterstreicht ACI erneut seine Kompetenz in der Entwicklung und Lieferung hochpräziser Schauglaslösungen für anspruchsvolle Forschungs und Industrieanwendungen.
