Abreiß- und Öffnungsdrehmoment: Wie der SkillTork+ beides in einem einzigen Test misst

Zwei Drehmomentspitzen, ein Test: vollständige Rückverfolgbarkeit für Originalitätsverschlüsse

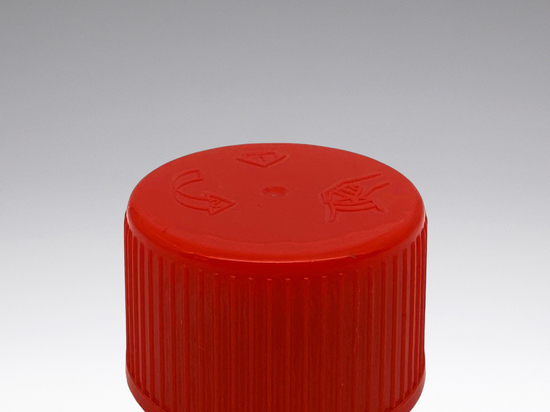

Bei einem originalitätsgesicherten Verschluss mit Garantiering entstehen beim Öffnen zwei getrennte Drehmomentereignisse statt eines einzigen: zunächst das Abreißdrehmoment, das die Stege des Garantierings bricht, danach ein niedrigeres Öffnungsdrehmoment zum eigentlichen Losschrauben des Verschlusses. Dieser zweite Wert liegt systematisch unter dem ersten ( eine mechanische Folge davon, wie sich thermoplastische Polymere nach dem Bruch des Rings innerlich entspannen ). Beide Werte verhalten sich unabhängig voneinander: Ein Verschluss kann beim Abreißdrehmoment konform sein und trotzdem beim Öffnungsdrehmoment durchfallen, etwa wenn die Verschließmaschine driftet und zu fest anzieht.

Die meisten Drehmomentmessgeräte am Markt sind darauf ausgelegt, nur einen einzigen Wert zu erfassen ( entweder die maximale Spitze oder den Endwert am Ende der Drehung. Das funktioniert bei Verschlüssen ohne Ring, erzeugt aber einen blinden Fleck bei originalitätsgesicherten Verschlüssen ). Ein im Modus „Endwert" arbeitendes Gerät ignoriert die Abreißspitze schlicht; eine fehlerhafte Charge mit zu niedrigem Abreißdrehmoment kann so jeden Test bestehen und ohne echten Manipulationsschutz auf den Markt gelangen, unbemerkt bis es zu spät ist.

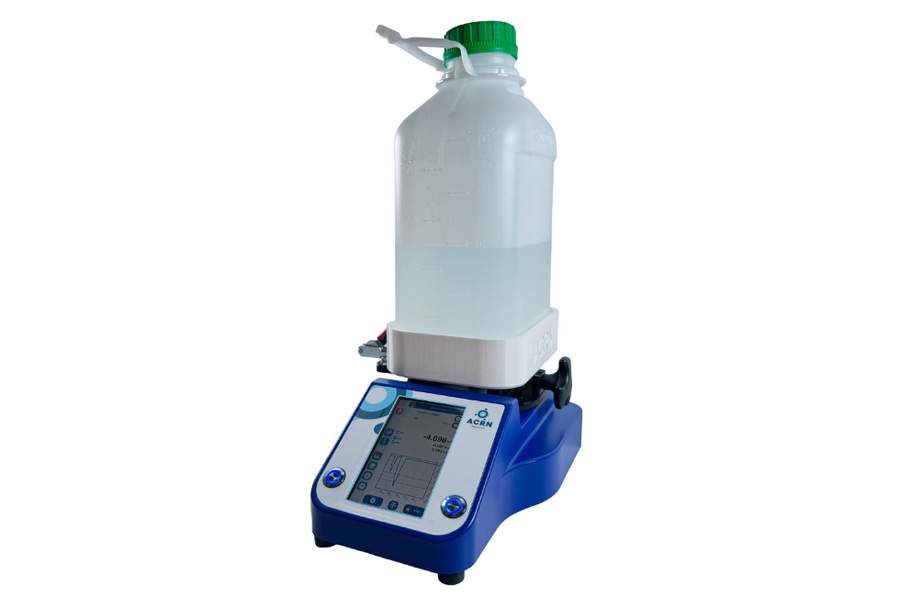

Der SkillTork+ von ACRN löst dieses Problem mit einer Abtastrate von 1.800 Hz und einem speziellen Algorithmus zur Erkennung des Spitzenübergangs: Sobald das Drehmoment nach der ersten Spitze deutlich abfällt, erkennt das Gerät den Übergang und hält den Testzyklus bis zum Auftreten der zweiten Spitze aktiv. Am Ende des Tests zeigt und speichert es beide Werte gleichzeitig ( Abreiß- und Öffnungsdrehmoment ), jeweils mit eigenen Statistiken (Momentanwert, Mittelwert, Min/Max) und unabhängigem Gut/Schlecht-Ergebnis gegenüber der gewählten Produktrezeptur, ergänzt um den Winkel zwischen den beiden Spitzen zur Erkennung von Geometrieanomalien am Ring.

Mit Messbereichen von 1 bis 25 N·m ist der SkillTork+ für Verpackungslinien in Kosmetik, Pharma, Lebensmittel und industrieller Chemie ausgelegt. Er ist nach ISO 6789:2017 mit COFRAC-rückführbarem Zertifikat kalibriert, unterstützt AIAG-MSA-GR&R-Studien (4. Ausgabe) sowie SPC-Überwachung mit unabhängigen Cp/Cpk-Indizes je Spitze, und seine Ethernet-Anbindung mit integriertem Webserver ermöglicht die direkte MES/LIMS-Integration bei voller CFR-21-Part-11-Rückverfolgbarkeit.
