Kindersichere Verschlüsse prüfen: Drehmoment allein sagt nichts aus

Bei einem Drück-und-Dreh-Verschluss können zwei Flaschen dasselbe Spitzendrehmoment zeigen, obwohl nur eine sicher ist. Der Winkel macht den Unterschied.

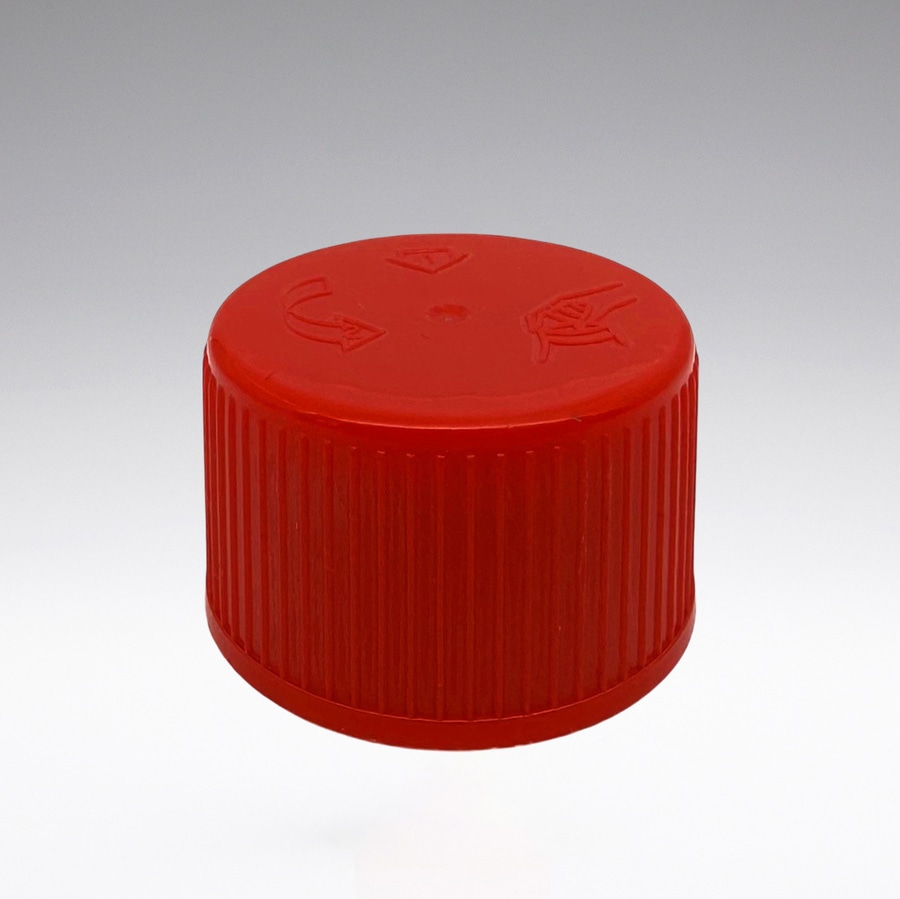

Jeder kindersichere Verschluss muss am Fließband denselben Widerspruch lösen: ein Kleinkind aufhalten und trotzdem leicht genug bleiben, damit ein älterer Mensch mit schwacher Handkraft ihn öffnen kann. Dieses Gleichgewicht steckt in einem Mechanismus mit Doppelfunktion, und der häufige Fehler vieler Hersteller besteht darin, ihn mit einem einzigen Drehmomentwert kontrollieren zu wollen. Bei einem Drück-und-Dreh- oder Zusammendrück-und-Dreh-Verschluss ist Drehmoment ohne Winkel nahezu bedeutungslos.

Der Grund liegt im zweistufigen Verhalten. Dreht man ohne zu drücken, soll die äußere Schale über die Rasten gleiten und nahezu kein Drehmoment auf das Gewinde übertragen. Tritt in dieser Phase ein echtes Drehmoment auf, kann ein Kind die Flasche durch einfaches Drehen öffnen, und die Sicherheitsfunktion ist bereits verloren. Drückt man nach unten, greifen die Rasten in einem bestimmten Winkel ein und das Aufschrauben beginnt. Erfolgt das Eingreifen zu spät oder liegt der Öffnungsspitzenwert zu hoch, kann ein Senior die Flasche nicht mehr öffnen. Ein einzelner Höchstwert des Drehmoments verbirgt beide Fehlerarten, denn die Zahl bedeutet erst dann etwas, wenn man den Winkel kennt, in dem sie auftrat.

Der regulatorische Rahmen bestätigt dies. Die ISO 8317 regelt die Panelprüfungen der Erstzertifizierung, die ASTM D3475 klassifiziert die Verschlusstypen und die ISO 13127 stellt instrumentierte mechanische Methoden bereit, um nachzuweisen, dass eine geringfügige Konstruktionsänderung die Funktion nicht verändert hat, ohne ein vollständiges Panel zu wiederholen. Überraschend für viele Qualitätsteams: Die ISO 13127 erklärt selbst, dass sie nicht für die routinemäßige Chargenkontrolle gedacht ist. Diese tägliche Prüfung, die bestätigt, dass die Produktion dieser Woche sich wie die zertifizierte Referenz öffnet, muss jeder Hersteller selbst aufbauen. Ein Test mit Drehmoment und Winkel ist dafür das praktische Werkzeug.

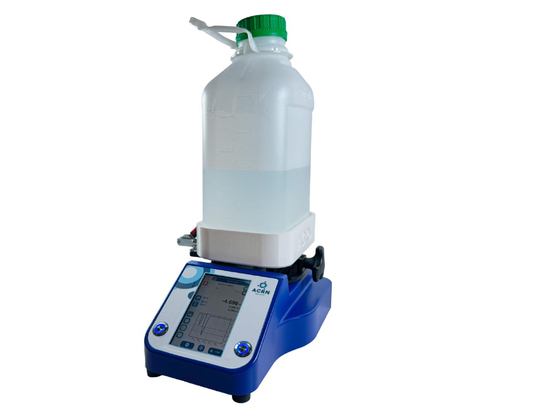

Die Drehmomentprüfgeräte von ACRN erfassen Drehmoment und kumulierten Drehwinkel gemeinsam auf einer einzigen Kurve. Das SkillTork+ übernimmt die instrumentierte manuelle Prüfung, während das motorisierte RepeaTork konstante Geschwindigkeit und kontrollierten Abwärtsschub hinzufügt, beides entscheidend für wiederholbare Ergebnisse bei einer Doppelfunktion. Jede Messung liefert ein Pass/Fail für das Drehmoment und für das Winkelfenster, in dem das mechanische Ereignis auftreten muss, mit chargenweisen Statistiken für Ihre Regelkarten.

Wir bauen unsere Drehmomentgeräte seit 1997 in der Normandie, Frankreich, mit Spannfuttern, die exakt auf die Geometrie und die Griffart Ihrer Verschlüsse abgestimmt sind. Jedes Gerät wird mit einem auf nationale Normale rückführbaren Kalibrierzertifikat geliefert. Nennen Sie unseren Ingenieuren Ihren Mechanismustyp, Ihre Drehmomentbereiche und Ihren Durchsatz, und wir legen das passende Gerät, das Spannfutter und die Pass/Fail-Kriterien fest.
