Wie wählt man ein Korbsieb aus?

{{{sourceTextContent.subTitle}}}

Korb-Sieb

{{{sourceTextContent.description}}}

Warum die Wahl des richtigen Korbsiebs wichtig ist

Korbsiebe sind wichtige Bestandteile von Filtersystemen in verschiedenen Branchen. Sie helfen dabei, Verunreinigungen aus Flüssigkeiten und Gasen herauszufiltern, die durch Rohrleitungen fließen, und verhindern so, dass Verunreinigungen Pumpen, Ventile und andere wichtige Geräte beschädigen. Die Wahl des richtigen Korbsiebs ist nicht nur für die Aufrechterhaltung der Effizienz Ihrer Systeme entscheidend, sondern auch für die Gewährleistung langfristiger Betriebssicherheit und Kosteneinsparungen.

Was ist ein Korbsieb?

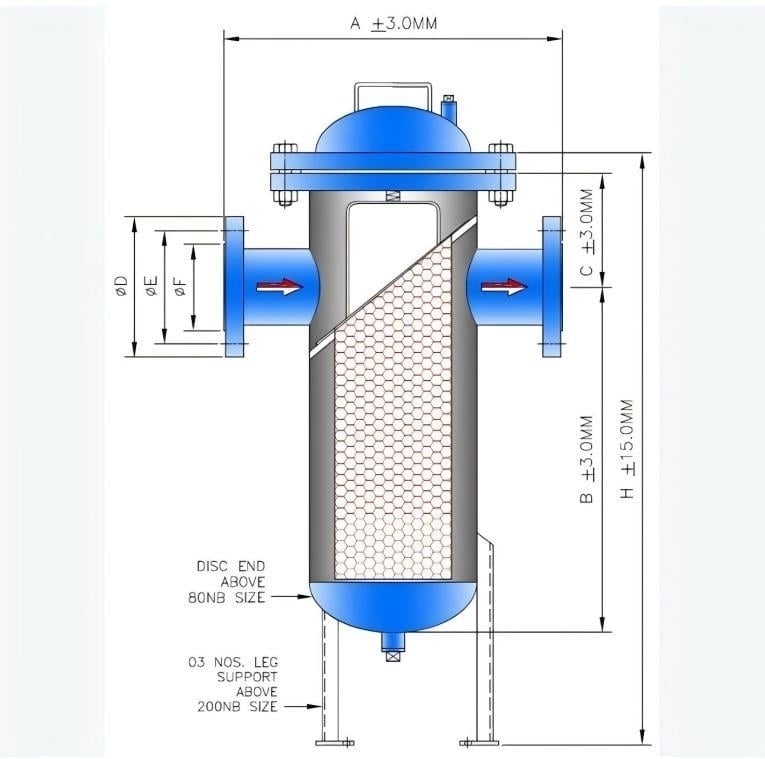

Ein Korbsieb ist eine Filtervorrichtung, die Feststoffpartikel aus Flüssigkeiten oder Gasen entfernt, die durch horizontale Rohrleitungen fließen. Er besteht in der Regel aus einem zylindrischen Körper, in dem sich ein Siebkorb befindet, in dem sich während des Filtrationsvorgangs Verunreinigungen sammeln. Die Hauptfunktion des Schmutzfängers besteht darin, zu verhindern, dass Partikel in nachgeschaltete Geräte wie Pumpen, Ventile und andere empfindliche Komponenten gelangen.

Zu den wichtigsten Komponenten eines Schmutzfängers gehören:

Das Gehäuse: Der Hauptkörper, der den Siebkorb hält.
Maschenkorb: Das Filtrationselement, in dem die Partikel aufgefangen werden.
Einlass/Auslass: Anschlusspunkte für die Flüssigkeit, die in den Filter eintritt und aus ihm austritt.
Ablassöffnung: Zum Reinigen oder Entfernen angesammelter Verunreinigungen.
Ein Korbsieb ähnelt einem Küchensieb, ist aber für den industriellen Einsatz konzipiert und kann viel größere Mengen und größere Verschmutzungen aufnehmen.

Wie unterscheiden sich Korbsiebe von anderen Siebträgern?

Es gibt zwar verschiedene Arten von Schmutzfängern, z. B. Y-Siebe und T-Siebe, aber Korbsiebe bieten einzigartige Vorteile:

Höhere Schmutzkapazität: Korbsiebe haben in der Regel eine größere Filterfläche und können mehr Schmutz aufnehmen, bevor sie gereinigt werden müssen.
Horizontaler Einbau: Im Gegensatz zu Y-Schmutzfängern, die sowohl horizontal als auch vertikal eingebaut werden können, sind Korbsiebe in der Regel für den horizontalen Einbau konzipiert. Dadurch eignen sie sich ideal für bestimmte Systemkonfigurationen, bei denen andere Schmutzfänger aufgrund von Platzmangel nicht eingesetzt werden können.
Einfachere Wartung: Korbsiebe sind aufgrund ihrer Konstruktion im Allgemeinen einfacher zu reinigen und zu warten, insbesondere im Vergleich zu den komplexeren Y- und T-Sieben.

Wichtige Faktoren, die bei der Wahl eines Korbsiebs zu berücksichtigen sind

Anwendung und Flüssigkeitstyp

Die erste Überlegung bei der Auswahl eines Korbsiebs ist die Art der zu filternden Flüssigkeit. Zum Beispiel:

Wasser: Korbsiebe, die in Wasseraufbereitungsanlagen eingesetzt werden, filtern häufig größere Verunreinigungen heraus.
Öl: In Öl- und Gaspipelines werden Schmutzfänger aus korrosionsbeständigen Materialien wie Edelstahl benötigt, um den rauen Bedingungen standzuhalten.
Chemikalien: Bei der Verarbeitung von Chemikalien muss das Siebmaterial mit den jeweiligen Chemikalien kompatibel sein.
Lebensmittel und Getränke: In der Lebensmittelverarbeitung sind hygienische Konstruktionen mit glatten Oberflächen und FDA-konformen Materialien erforderlich, um Verunreinigungen zu vermeiden.

Anforderungen an Durchflussmenge und Druck

Korbsiebe gibt es in verschiedenen Größen für unterschiedliche Durchflussraten. Die Durchflussmenge, die in der Regel in Gallonen pro Minute (GPM) gemessen wird, beeinflusst die Größe und das Design des Siebs. Ist die Durchflussmenge für ein bestimmtes Modell zu hoch, kann dies zu Ineffizienzen oder Systemausfällen führen.
Der Druck ist ein weiterer Faktor. Hochdrucksysteme erfordern robuste Materialien und möglicherweise Duplexkonstruktionen, um der erhöhten Belastung standzuhalten.

Partikelgröße und Filtrationsbedürfnisse

Die Maschenweite eines Korbsiebs bestimmt die Partikelgröße, die er herausfiltern kann. Für die Feinfiltration benötigen Sie ein Sieb mit kleineren Maschenöffnungen (z. B. 10-100 Maschen). Für eine gröbere Filtration kann ein Sieb mit größeren Öffnungen besser geeignet sein. Beachten Sie jedoch, dass eine feinere Filtration den Druckabfall erhöhen kann, wodurch das System schwieriger zu warten ist.

Auswahl des Materials

Das Material des Siebkorbs ist entscheidend für die Haltbarkeit und Korrosionsbeständigkeit. Gängige Materialien sind:

Rostfreier Stahl (304/316): Am besten geeignet für raue oder korrosive Umgebungen (z. B. Lebensmittelverarbeitung, Pharmazeutika).
Kohlenstoffstahl: Eine kostengünstige Option für den allgemeinen Gebrauch.
Gusseisen: Wird für schwere Anwendungen verwendet.
Kunststoff (z. B. PVDF): Am besten geeignet für stark korrosive Umgebungen oder nicht-metallische Flüssigkeiten.
Bronze: Eine beliebte Wahl für Seewasseranwendungen.

Einbauraum und -ausrichtung

Korbsiebe werden in der Regel waagerecht eingebaut. Je nach verfügbarem Platz und betrieblichen Anforderungen kann jedoch bei einigen Systemen eine Simplex- (Einzel-) oder Duplex- (Doppel-) Ausführung erforderlich sein. Duplex-Systeme ermöglichen einen kontinuierlichen Betrieb, während ein Korb gereinigt wird, erfordern jedoch mehr Platz und eine höhere Anfangsinvestition.

Arten von Siebkörben

Simplex-Korbsauger

Simplex-Korbsiebe sind ideal für Systeme, bei denen Ausfallzeiten für die Reinigung keine Rolle spielen. Sie sind kompakt und kostengünstig, erfordern jedoch eine manuelle Reinigung und Wartung.

Vorteile:
Einfache Konstruktion
Geringere Anfangskosten
Ideal für Batch-Prozesse

Nachteile:
Erfordert Ausfallzeiten für die Wartung
Begrenzte Schuttkapazität

Duplex-Korbsiebe

Duplex-Korbsiebe sind für Systeme konzipiert, die sich keine Ausfallzeiten leisten können. Diese Siebe sind mit zwei Körben ausgestattet, so dass ein Korb gereinigt werden kann, während der andere weiterläuft, was einen ununterbrochenen Durchfluss gewährleistet.

Vorteile:
Kontinuierlicher Betrieb (keine Ausfallzeiten)
Konstruktion mit zwei Körben

Nachteile:
Höhere Kosten
Größere Stellfläche

Selbstreinigende Schmutzfänger (Rückspülung)

Selbstreinigende oder Rückspülsiebe sind automatisierte Systeme, die Motoren und Abstreifer zur Reinigung des Siebgewebes verwenden und damit ideal für Anwendungen mit hohem Schmutzaufkommen sind.

Vorteile:
Minimaler manueller Wartungsaufwand
Automatisierter Reinigungsprozess

Nachteile:
Teurer
Erfordert komplexere Installation

Branchenspezifische Überlegungen zu Korbsieben

Korbsiebe für die Wasseraufbereitung

In der Wasseraufbereitung sind Korbsiebe unverzichtbar, um große Verunreinigungen aus dem Wasser zu entfernen. Merkmale wie ein hohes Verhältnis der offenen Fläche (OAR) und ein leicht zu entleerendes Design sorgen dafür, dass das Wasser effizient fließt, ohne zu verstopfen.

Korbsiebe in der Öl- und Gasindustrie

In der Öl- und Gasindustrie müssen Korbsiebe hohen Drücken und Temperaturen standhalten. Materialien wie rostfreier Stahl und spezielle Beschichtungen bieten Widerstand gegen Korrosion und andere raue Bedingungen.

Korbsiebe in der Lebensmittel- und Getränkeindustrie

Die Lebensmittel- und Getränkeindustrie benötigt Siebe aus hygienischen Materialien wie Edelstahl, die den FDA-Vorschriften entsprechen. Diese Siebe tragen dazu bei, die Produktreinheit zu gewährleisten, insbesondere bei der Saftherstellung oder beim Bierbrauen.

Schritt-für-Schritt-Anleitung für die Auswahl Ihres Korbsiebs

Schritt 1: Beurteilen Sie Ihre Systemanforderungen

Der erste Schritt besteht darin, die Anforderungen an Ihr System zu ermitteln: Welche Art von Flüssigkeit filtern Sie? Wie viel Schmutz ist vorhanden? Kann sich das System Ausfallzeiten für die Wartung leisten?

Schritt 2: Berechnen Sie Durchfluss und Druck

Wenden Sie sich an Ihren Lieferanten oder konsultieren Sie die Tabellen des Herstellers, um die richtige Siebgröße auf der Grundlage der Durchfluss- und Druckspezifikationen Ihres Systems zu ermitteln.

Schritt 3: Wählen Sie das richtige Material und die richtige Masche

Wählen Sie ein Material, das mit der zu filternden Flüssigkeit verträglich ist, und wählen Sie die Maschenweite entsprechend der Partikelgröße, die Sie herausfiltern möchten.

Schritt 4: Entscheiden Sie sich zwischen Simplex, Duplex oder Selbstreinigung

Wählen Sie zwischen Simplex-, Duplex- oder selbstreinigenden Schmutzfängern, je nach den Betriebsanforderungen Ihres Systems und Ihrem Wartungsbudget.

Schritt 5: Überprüfen Sie die Kompatibilität der Installation

Vergewissern Sie sich, dass die Größe, der Flanschtyp und die Ausrichtung des Schmutzfängers mit dem Einbauraum Ihres Systems kompatibel sind.

Häufig zu vermeidende Fehler

Über- oder Unterdimensionierung des Schmutzfängers

Die Wahl der falschen Größe kann zu Ineffizienz und schlechter Filterung führen. Achten Sie darauf, dass der Schmutzfänger weder zu groß (Energieverschwendung) noch zu klein (schnell verstopft) ist.

Ignorieren des Wartungsbedarfs

Regelmäßige Reinigung ist notwendig, um die optimale Leistung zu erhalten. Das Ignorieren von Wartungsplänen kann zu Verstopfungen und Ausfallzeiten des Systems führen.

Überspringen von Druckabfallberechnungen

Wird der durch den Schmutzfänger verursachte Druckabfall nicht berechnet, kann dies zu einer übermäßigen Belastung der Pumpen und einem Rückgang der Systemeffizienz führen.

Expertentipps für maximale Leistung

Druckmessgeräte hinzufügen

Installieren Sie ein Differenzdruckmessgerät, um den Druckabfall am Schmutzfänger zu überwachen und zu wissen, wann er gereinigt werden muss.

Entscheiden Sie sich für schnell zugängliche Abdeckungen

Schnellzugriffsabdeckungen verringern die Wartungszeit, insbesondere bei Simplex-Modellen, die häufiger gereinigt werden müssen.

Individuelle Fertigung in Betracht ziehen

Für einzigartige oder komplexe Systeme sollten Sie kundenspezifische Schmutzfänger in Betracht ziehen, die effizienter und langlebiger sind als Lösungen von der Stange.

Wo Sie einen Siebkorb kaufen können

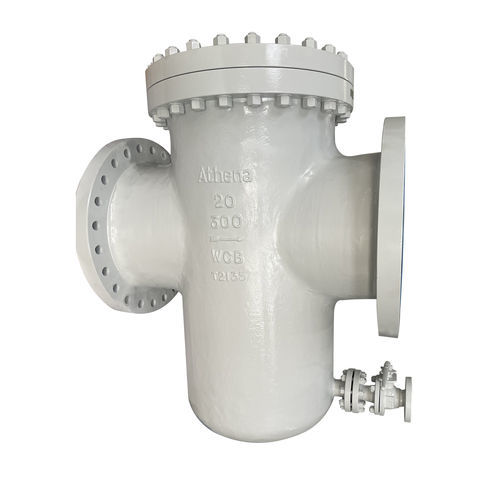

Die Auswahl des richtigen Schmutzfängers ist entscheidend für den reibungslosen und effizienten Betrieb Ihres Systems. Wenn Sie die Art der Flüssigkeit, die Durchflussmenge, die Druckanforderungen und die Wartungsanforderungen berücksichtigen, können Sie eine fundierte Entscheidung treffen. Athena Engineering bietet eine Reihe von hochwertigen Korbsieben an, die auf Ihre speziellen Anforderungen zugeschnitten sind. Beginnen Sie noch heute mit der Bewertung Ihres Systems, und Sie sind auf dem richtigen Weg, Ihre Anlagen zu schützen und eine langfristige Leistung zu gewährleisten.
