Was ist der Unterschied zwischen Überspannungsschutzgeräten vom Typ 1, Typ 2 und Typ 3?

{{{sourceTextContent.subTitle}}}

Was ist der Unterschied zwischen Überspannungsschutzgeräten vom Typ 1, Typ 2 und Typ 3?

{{{sourceTextContent.description}}}

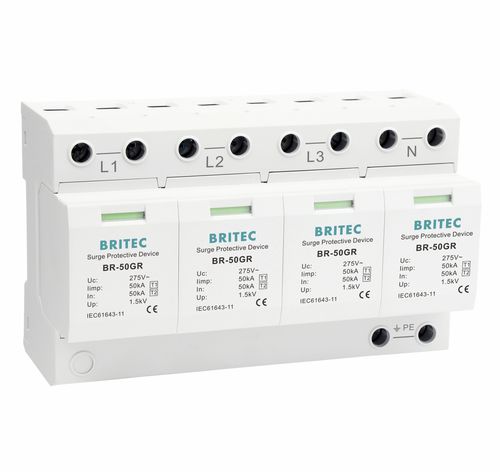

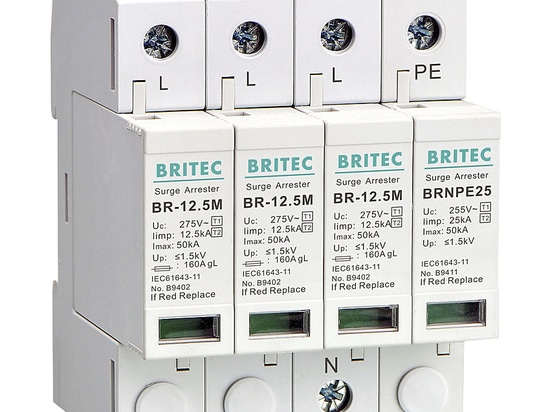

Typ 1

Überspannungsschutzgeräte (SPD) des Typs 1 sind für die Installation zwischen der Sekundärseite des Versorgungstransformators und der Leitungsseite der Überstromeinrichtung der Versorgungseinrichtung sowie der Lastseite, einschließlich der Gehäuse von Wattstundenzählern, vorgesehen und sollen ohne externe Überstromschutzeinrichtung installiert werden. Geräte des Typs 1 sind auch für Anwendungen des Typs 2 zweifach eingestuft und bieten die höchsten für die Installation am Netzeingang verfügbaren Nennwerte.

SPD des Typs 1 können Blitzströme mit einer Wellenform von 10/350μs ableiten. Diese Geräte werden, falls erforderlich, in der Hauptverteilung am Anfang der elektrischen Anlage installiert. Ein SPD des Typs 1 allein bietet nicht das erforderliche Schutzniveau und muss in Verbindung mit koordinierten Geräten des Typs 2 verwendet werden. Eine Anlage mit einem Blitzschutzsystem erfordert ein SPD des Typs 1.

Typ 2

Überspannungsschutzgeräte des Typs 2 - SPDs des Typs 2 sind für die Installation auf der Lastseite der Überstromschutzeinrichtung der Betriebsmittel vorgesehen, einschließlich SPDs, die sich in der Verteilertafel befinden.

SPD des Typs 2 können 8/20μs Stromwellen entladen, sie können Schäden durch transiente Überspannungen in elektrischen Anlagen verhindern und schützen die daran angeschlossenen Geräte. In der Regel wird die Metalloxid-Varistor-Technologie (MOV) verwendet. Das Gerät wird normalerweise in Unterverteilungen und in der Hauptverteilung installiert, wenn keine Anforderungen für ein Gerät vom Typ 1 bestehen

Typ 3

Diese SPDs haben eine geringe Entladekapazität. Sie dürfen daher nur als Ergänzung zu Typ 2 SPD und in der Nähe empfindlicher Lasten installiert werden. SPDs vom Typ 3 zeichnen sich durch eine Kombination von Spannungswellen (1,2/50 μs) und Stromwellen (8/20 μs) aus.

SPDs des Typs 3 werden normalerweise direkt vor den geschützten Geräten installiert.

Terminologie

Iimp - Impulsstrom von SPDs des Typs 1 mit einer Wellenform von 10/350 μs

In - Normaler Entladestrom von SPDs des Typs 2 mit einer Wellenform von 8/20 μs

Imax - Maximaler Entladestrom von SPDs des Typs 2 mit einer Wellenform von 8/20 μs

Up - Die Restspannung, die über der Klemme des SPDs gemessen wird, wenn In angelegt wird

Uc - Die maximale Spannung, die kontinuierlich an das SPD angelegt werden kann, ohne dass das SPD beschädigt wird

Britec Electric bietet eine breite Palette von Überspannungsschutzgeräten an, darunter SPDs vom Typ 1, Typ 1+2, Typ 2 und Typ 3.
