Wir stellen einen kompakten 2,4-GHz-DSSS-Funk-Transceiver vor, der für die industrielle Telemetrie und Fernsteuerung entwickelt wurde

{{{sourceTextContent.subTitle}}}

Schmalband-Funk-Sende-Empfangsmodul

{{{sourceTextContent.description}}}

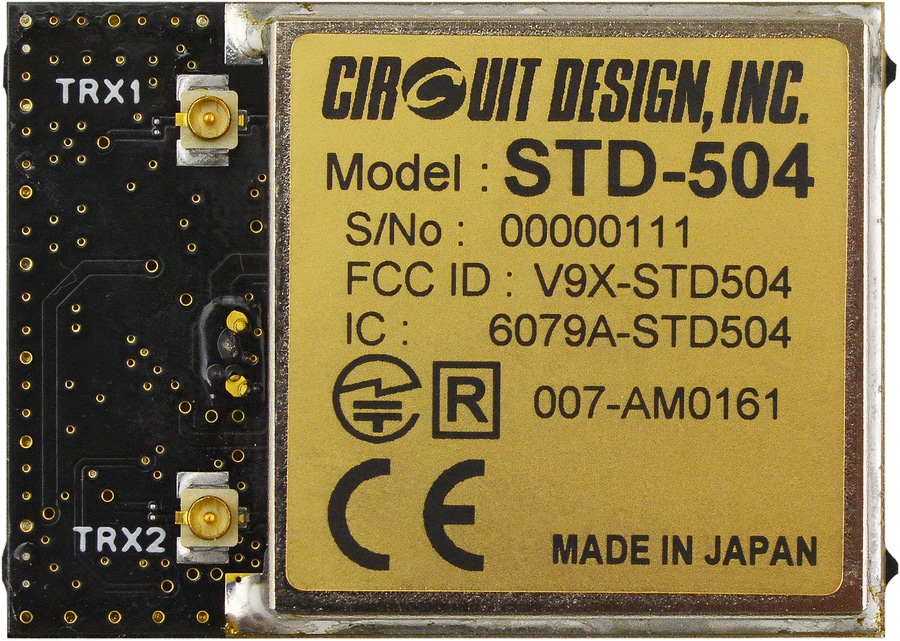

Der STD-504 ist ein kompakter 2,4-GHz-DSSS-Funktransceiver, der für die industrielle Telemetrie und Fernsteuerung entwickelt wurde. Er verfügt über einen True-Diversity-Empfänger und eine Sender-Diversity-Funktion, um auch in stark ausgelasteten 2,4-GHz-Umgebungen zuverlässige Verbindungen aufrechtzuerhalten. Das Modul unterstützt den Betrieb mit geringem Stromverbrauch und im Batteriebetrieb, bietet eine transparente HF-Datenschnittstelle für Anwenderprotokolle und ist über eine UART-Befehlsschnittstelle konfigurierbar. Zertifizierungen
Entspricht den Normen EN 300 328, US-FCC Part 15.247, kanadischem ISED RSS-210 und japanischem ARIB STD-T66, was einen weltweiten Einsatz ermöglicht.

Merkmale
Konformitätszertifizierung nach CE, FCC, ISED und ARIB
Direct-Sequence-Spread-Spectrum-Modulation (DSSS)
Option zur Kanalwahl über den CHC-Pin
True-Diversity-Empfänger (zwei integrierte Empfängerschaltungen)
Sender-Diversity
Modulkonfiguration über spezielle UART-Befehle
Transparente HF-Datenkommunikationsschnittstelle (DO/DI/CLK)
Stromsparender Betrieb, geeignet für den Batteriebetrieb; 75 Kanäle
Kommunikationsreichweite bei Sichtverbindung: 300 m
Integrierter Temperatursensor

Anwendungsbereiche
Industrielle Fernsteuerung
Telemetriesysteme

Technische Daten (Zusammenfassung)
Anwendbare Normen: EN 300 328; FCC Teil 15.247; ARIB STD-T66; ISED RSS-210
Kommunikationsverfahren: Simplex
Übertragungsverfahren: Direktsequenz-Spreizspektrum
Sendeart: F1D (FSK)
Frequenz: 2402,5 bis 2476,5 MHz
Kanalabstand: 1 MHz
Datenbitrate (HF): 19,2 kbps
Chiprate: 288 kcps
HF-Anschlüsse: MHF x 2
Spreizcode: 15 Chips (M-Sequenz: 111101010001100)
Betriebstemperaturbereich: -30 bis +70 °C (keine Taukondensation)
Versorgungsspannung: 3,3 bis 5,0 V DC (absolutes Maximum 5,5 V)
Stromaufnahme: TX typisch 55 mA; RX typisch 60 mA
Abmessungen: 40 × 29 × 5,5 mm
Gewicht: 10 g
HF-Ausgangsleistung: < 10 mW (e.i.r.p.)
TX-Dateneingang: Digital L = GND, H = Vref
HF-Eingangspegel (RX): < -13 dBm
Empfangsempfindlichkeit: -93 dBm (19,2 kbit/s, BER 0,1 %)
HF-Datenschnittstellen: DO / DI / CLK (Datenbitrate 19,2 kbps; Synchronisation: CLK)
Befehlsschnittstellen: TXD / RXD (UART-Kommunikation, RS232C-Format; asynchron)
Unterstützte UART-Bitraten: 19,2 k / 38,4 k / 57,6 kbit/s
Flusskontrolle: Keine
Weitere UART-Parameter: Datenlänge 8 Bit; Parität: Keine; Stoppbits: 2
