Neue Multikanal-Audiofunkmodule für den europäischen Markt (863 - 865 MHz)

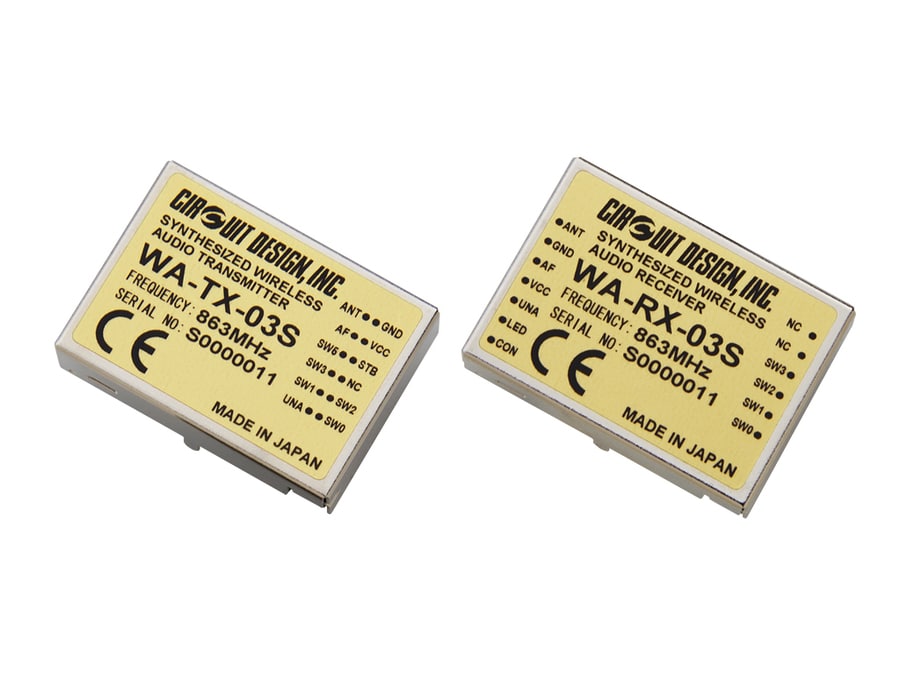

WA-TX-03S / WA-RX-03S

Circuit Design Inc., führender Hersteller von Low-Power-Funkmodulen, hat die Audiofunkmodule WA-TX-03S und WA-RX-03S für das harmonisierte europäische Audioband 863-865 MHz entwickelt.

Wie bei den Vorgängermodellen WA-TX-03-R und WA-RX-03-R können auch bei den neuen Modulen 15 Frequenzkanäle innerhalb des 863-865 MHz Bandes eingestellt werden. WA-TX-03S und WA-RX-03S bieten außerdem den selben Audiofrequenz-Wiedergabe-bereich. Dank des auf Kompandertechnik basierenden Rauschunterdrückungssystems mit verbessertem Dynamikbereich (90 dB und mehr) werden Audiosignale in hervorragender Tonqualität übertragen.

Durch Konzentration auf einfache Audioübertragungs-funktionen garantieren die Module dem Anwender maximale Flexibilität bei der Entwicklung von Audiosystemen. Für die Kommunikation zwischen den Modulen werden ausschließlich HF-Kanäle genutzt. Wenn die Module zum Beispiel in einem Gruppenführungssystem integriert sind, können beliebig viele Empfänger gleichzeitig verwendet werden, so lange die Kanaleinstellungen übereinstimmen.

Fast alle zur Audioübertragung erforderlichen Bauelemente sind in einem kompakten, abgeschirmten Gehäuse untergebracht, so dass der Anwender Audiosignale direkt ein- und ausgeben kann – ohne komplexe Schnittstelle. Dadurch können Audioübertragungssysteme mit geringem Zeitaufwand entwickelt werden.

Mit einem Pin kann der Anwender den Ausgangspegel zwischen 5 mW und 10 mW umstellen. Die übrigen Funktionen und das Pin-Layout von WA-TX-03S und WA-RX-03S sind kompatibel mit den Vorgängermodellen. Der einstellbare Mute-Pegel ermöglicht eine automatische Stummschaltung in schwieriger Funkumgebung. Dieser Zustand wird mit LED angezeigt.

Technische Eigenschaften:

RED- und RoHS-konform

Dynamikbereich > 90 dB dank Kompander-Rauschunterdrückungssystem

Audiofrequenz-Wiedergabebereich 50 Hz - 13 kHz

15 HF-Kanäle mit 125 kHz Kanalraster

Sendeleistung zwischen 5 und 10 mW umschaltbarv

Einstellbarer Mute-Pegel

Hohe Empfängerempfindlichkeit

Kompakt (36 × 26 × 8 mm) und leicht (13 g)

Stabiler Betrieb durch Integration aller zum Senden und Empfangen erforderlicher HF-Schaltungen im abgeschirmten Gehäuse

Reduzierter Einfluss störender Signale aus externen Quellen dank robustem, abgeschirmtem Gehäuse

Pin-kompatibel mit WA-TX-03-R und WA-RX-03-R

Applikationen

Audioguides in Museen

Gruppenführungssysteme

Tonüberwachungssysteme

Drahtlose Mikrofonsysteme

Drahtlose Konferenzsysteme
