Das SiC-Dilemma der Halbleiterindustrie: Materialherausforderungen vs. Fertigungsrealität

{{{sourceTextContent.subTitle}}}

Das SiC-Dilemma der Halbleiterindustrie: Materialherausforderungen vs. Fertigungsrealität

{{{sourceTextContent.description}}}

Die Halbleiterindustrie befindet sich an einem Wendepunkt. Neue Energiefahrzeuge (NEVs), 5G und künstliche Intelligenz treiben die Nachfrage nach Geräten mit höherer Leistung und hohen Frequenzen an, und Siliziumkarbid (SiC) ist das Material der Wahl. Im Vergleich zu herkömmlichem Silizium bietet SiC: eine 10-mal höhere elektrische Feldstärke, eine 3-mal höhere Wärmeleitfähigkeit und 50 % geringere Energieverluste in der Leistungselektronik.

Große Unternehmen wie Tesla, Infineon und STMicroelectronics setzen SiC rasch für MOSFETs, Dioden und Substrate ein. Dieser Übergang hängt jedoch von einem kritischen Engpass ab: der Skalierbarkeit der Fertigung. Da die Produktion von SiC-Wafern mit einem CAGR von 30 % wächst (Yole Développement, 2023), wird die Fähigkeit, komplexe Komponenten - wie Duschköpfe für das Ätzen von Wafern und Reinigungsgeräte - mit einer Präzision im Mikrometerbereich herzustellen, darüber entscheiden, wer das nächste Halbleiterjahrzehnt anführt.

Materialspezifische Herausforderungen: Die harte Wahrheit über SiC

- Extreme Härte und Sprödigkeit: Mohs-Härte 9,5 (im Vergleich zu Silizium 6,5) beschleunigt den Werkzeugverschleiß um das 20-50-fache; geringe Bruchzähigkeit verursacht Mikrorisse unter mechanischer Belastung und beeinträchtigt die Zuverlässigkeit der Geräte
- Anisotrope Kristallstruktur: Richtungsabhängige Härtevariationen führen zu ungleichmäßigen Schnittkräften; Spaltungsebenen fördern unkontrollierte Rissausbreitung beim Bohren
- Thermische Empfindlichkeit: Hohe Wärmeleitfähigkeit (120 W/m-K) überträgt Wärme schnell auf die Werkzeuge; Thermoschockrisiko bei >800°C führt zu Schäden im Untergrund

Prozess-Fallen: Wo traditionelle Methoden versagen
- Werkzeugverschleiß: Diamantwerkzeuge halten beim konventionellen Bohren <15 Bohrungen, bevor die Kanten abgerundet werden; die Kosten pro Bohrung steigen aufgrund des häufigen Werkzeugwechsels in die Höhe
- Geometrische Defekte: Verjüngte Löcher (>0,05 mm Abweichung) aufgrund von Werkzeugablenkung; Kantenausbrüche (>50 µm) ruinieren die Einheitlichkeit der Wafer bei CVD-Anwendungen
- Wärmemanagement: Risiko der Verunreinigung des Kühlmittels bei Bauteilen in Halbleiterqualität; thermische Belastung verändert die elektrischen Eigenschaften von SiC
- Integrität der Oberfläche: Risse unter der Oberfläche (5-10 µm tief) dienen als Auslöser von Fehlern; Ra > 0,5 µm macht kostspieliges Nachpolieren erforderlich

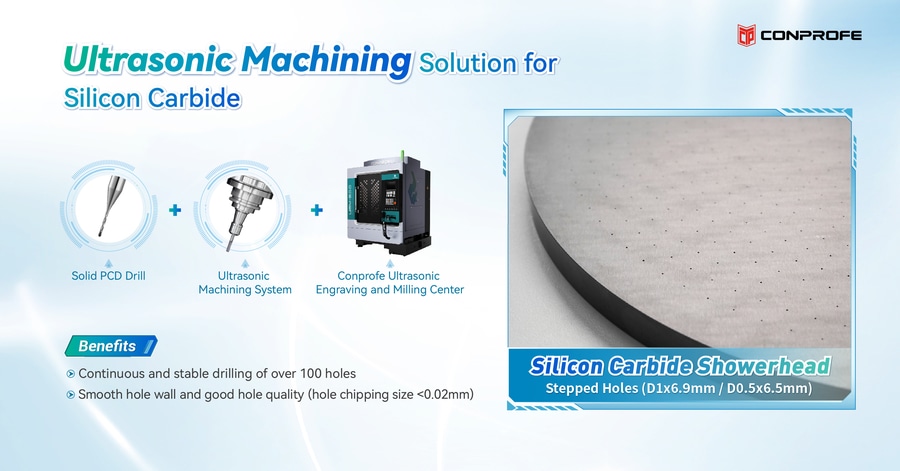

Die Ultraschall-Lösung von Conprofe: Ein Paradigmenwechsel

- Ultraschall-unterstützte Bearbeitung (UAM): 15-70kHz-Vibrationen reduzieren die Schnittkräfte erheblich und verlängern die Werkzeugstandzeit auf 100+ Bohrungen; Rissunterdrückung durch kontrollierte Mikrobruchmechanik
- Prozess-Innovationen: Diamantbeschichtete Werkzeuge mit optimierter Spannutgeometrie für die Spanabfuhr; kryogene Luftstrahloptionen für hitzeempfindliche Anwendungen
- Quantifizierbare Ergebnisse für SiC-Duschkopf-Fall: Kontinuierliches und stabiles Bohren von über 100 Löchern (im Vergleich zum Branchendurchschnitt von 15-20 Löchern); glatte Lochwand und gute Lochqualität (Lochausbrüche <0,02 mm)

Wo Sie uns als nächstes sehen
Besuchen Sie Conprofe auf diesen wichtigen Veranstaltungen 2025 in der Halbleiterindustrie, um die Zukunft von SiC zu diskutieren:
-SEMICON Taiwan (4.-6. September, Taipeh)
-SEMICON West (12.-14. November, Phoenix)
-SEMICON Japan (11.-13. Dezember, Tokio)

Bleiben Sie dran für kommende Anwendungsfälle und unsere Lösungen für die Ultraschallbearbeitung, um Ihre Herausforderungen zu lösen!
