Das sicherste Korrosionsmessgerät für den Bergbau

{{{sourceTextContent.subTitle}}}

Staubexplosionen können schwere Schäden und Todesopfer verursachen. Wenn Zündquellen in Gefahrenbereiche eindringen, können Hitze und Druck Explosionen auslösen - ein ständiges Risiko in allen Branchen, die Materialien lagern, handhaben oder verarbeiten.

{{{sourceTextContent.description}}}

Staubexplosionen können schwere Schäden und Todesopfer verursachen. Wenn Zündquellen in Gefahrenbereiche eindringen, können Hitze und Druck Explosionen auslösen - ein ständiges Risiko in allen Branchen, die Materialien lagern, handhaben oder verarbeiten.

Wenn in Kohlebergwerken Gestein zerkleinert und beim Transport beschädigt wird, wird Staub freigesetzt. Darüber hinaus wird beim Kohleabbau Methangas freigesetzt, das sich im Laufe der Jahrtausende im Gestein ansammelt. Methangas ist hochentzündlich und ebenso explosionsgefährdet.

Wie kann Cygnus 1 Ex helfen?

Zündquellen werden in Bergwerken für wichtige Aufgaben wie die Wartung von Maschinen eingesetzt. Ultraschallprüfgeräte spielen dabei eine wichtige Rolle, müssen aber selbst für den Einsatz in gefährlichen Umgebungen sicher sein.

Das Cygnus 1 Ex ist für den Einsatz an Orten zertifiziert, an denen aufgrund des Vorhandenseins zündfähiger oder entflammbarer Stoffe in der Luft in Konzentrationen, die hoch genug sind, um ein zündfähiges Gemisch zu bilden, die Gefahr eines Brandes oder einer Explosion besteht. Dazu gehören Gase, Dämpfe und Staub.

Das liegt daran, dass Cygnus 1 Ex eigensicher ist. Bei Geräten wie Cygnus 1 Ex, die elektronische Komponenten einschließlich Batterien enthalten, begrenzt die Eigensicherheitstechnologie die in einem System vorhandene Energie, d. h. es können keine Lichtbögen oder Funken erzeugt werden, und keine Komponente kann unter allen Bedingungen genügend Wärme erzeugen, um eine gefährliche Atmosphäre zu entzünden. Dies gilt bei normalem Gebrauch, bei angewandten Fehlerbedingungen, bei niedrigen Leistungsstufen und geringer gespeicherter Energie.

Die eigensichere Konstruktion von Cygnus 1 Ex weist folgende Merkmale auf:

- Begrenzte Ausgangsenergie zur Verhinderung der Zündung explosionsfähiger Atmosphären

- Antistatisches Gehäuse verhindert die Entladung statischer Elektrizität

- Mehrere redundante Sicherheitskomponenten

- Im Falle einer Beschädigung oder eines Fehlers werden keine hohen Oberflächentemperaturen erzeugt, die eine explosive Atmosphäre entzünden könnten.

intrinsisch sicher" ist ein Ex-Schutz-Konzept, das zur Beurteilung der Eignung von Geräten in verschiedenen Anlagenbereichen ("Zonen") verwendet wird. Die weltweit anerkannte Bezeichnung Ex" bezieht sich auf explosionsfähige Atmosphären und Schutzmaßnahmen. In IECEx-, ATEX- und nordamerikanischen Systemen können eigensichere Geräte in jeder Zone oder Abteilung mit dem entsprechenden Schutzniveau eingesetzt werden. Diese Bereiche müssen nach ihrer Identifizierung deutlich gekennzeichnet werden und können sich ändern, z. B. wenn ein Leck auftritt, wodurch ein Bereich möglicherweise von Zone 1 auf Zone 0 heraufgestuft wird.

Cygnus 1 Ex ist das EINZIGE Messgerät seiner Art auf der Welt, das die höchste Klassifizierung von ATEX Zone 0 erfüllt, was der NEC (UL) Class I Division 1 Group "ALL" entspricht. Dies ist in Bergwerken aufgrund von Methanemissionen unerlässlich. Zone 0 ist definiert als "ein Bereich, in dem eine explosionsfähige Atmosphäre ständig oder über lange Zeiträume vorhanden ist". Sie ist auch zertifiziert als Zone 1, "ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine explosionsfähige Atmosphäre bilden kann" und Zone 2, "ein Bereich, in dem bei Normalbetrieb eine explosionsfähige Atmosphäre normalerweise nicht oder aber nur kurzzeitig auftritt".

In Bezug auf Staub ist Cygnus 1 Ex für Zone 21 (Bereiche mit gelegentlichem Auftreten von Staub bei erwarteten Betriebsstörungen) und Zone 22 (Bereiche, in denen Staub normalerweise nicht auftritt, aber wenn doch, dann nur für kurze Zeit) zertifiziert.

Weitere Merkmale des Cygnus 1 Ex der Spitzenklasse

Das Ultraschall-Dickenmessgerät Cygnus 1 Ex bietet einen unschätzbaren Fortschritt für die sichere Prüfung von Strukturen in gefährlichen Bereichen. Von unseren Kunden als vielseitig, multifunktional, robust und intuitiv" bezeichnet, bietet dieses eigensichere Messgerät eine erstklassige Benutzersteuerung und Flexibilität, ohne dass die Anlage abgeschaltet werden muss oder eine Genehmigung für Heißarbeiten erforderlich ist. 3 Messmodi und eine Auswahl an Sonden ermöglichen die Messung einer Reihe von Materialien und Metallen mit starker Korrosion oder Schutzbeschichtungen bis zu einer Dicke von 20 mm. Das spart viel Zeit und Geld beim Entfernen von Beschichtungen!

Die gute Nachricht für fortgeschrittene Benutzer ist, dass der manuelle Messmodus sicherstellt, dass die Messung an schwierigeren Bereichen, wie z. B. starker Korrosion, einfacher und genauer ist. Wie bei einem Rissprüfgerät können Sie zwei Gatter auf dem A-Bild manuell einstellen, die Gatterhöhe, den Startpunkt und die Breite ändern und von einem Gatter aus oder zwischen Gattern messen. Darüber hinaus ermöglicht die zeitgesteuerte Verstärkung (Time-Controlled Gain, TCG) unterschiedliche Verstärkungen, um schwächere Echos zu verstärken.

Bei der Speicherung und Analyse der Daten sind Sie ebenso flexibel. Die umfassende Datenprotokollierung bietet lineare, Schablonen- und 2D- oder 3D-Gitterformate mit 16 Gittermustern und Anmerkungsmöglichkeiten. Radialpunkte ermöglichen weitere Untersuchungen in Bereichen von Interesse, wobei bis zu 12 zusätzliche Messungen "um" die Hauptmessung herum möglich sind.

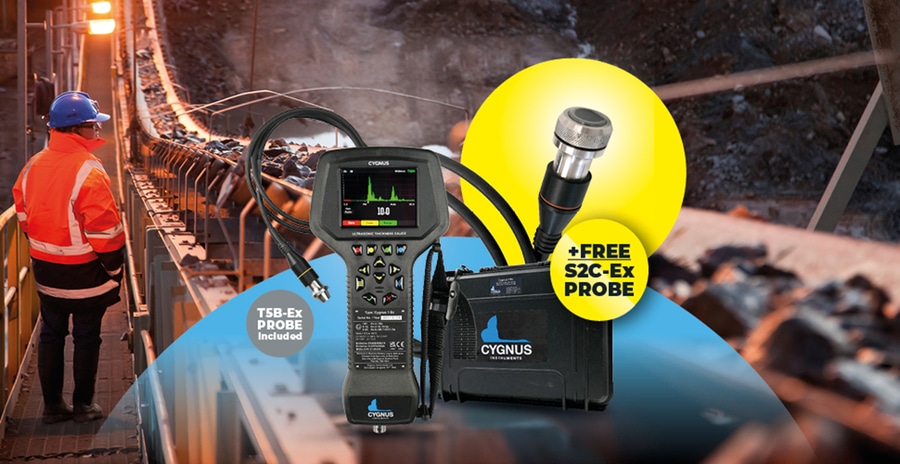

Um dieses leistungsstärkste Produkt 3 Jahre nach seiner Einführung zu feiern, bietet Cygnus das Cygnus 1 Ex PRO Jubiläums-Kit an. Dieses Jubiläumspaket enthält das Cygnus 1 Ex PRO Messgerät, einen Cygnus T5B-Ex Tastkopf und einen GRATIS Cygnus S2C-Ex Tastkopf. Zeitlich begrenztes Angebot: Endet am 31. Dezember 2025.
