DB440 Hoch- und Tieftemperatur in der Prüfkammer

{{{sourceTextContent.subTitle}}}

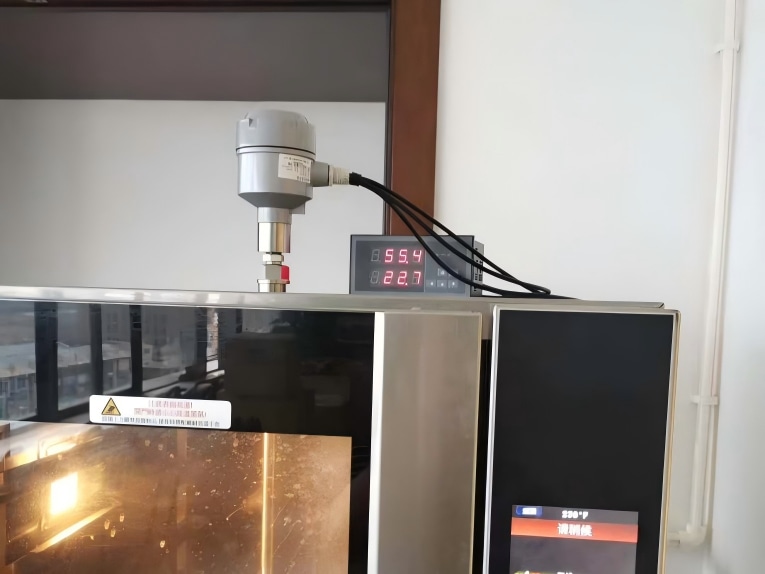

DB440 Hochtemperatur-Feuchtigkeitstransmitter: Der "Umwelt-Benchmark-Anker" für Hoch- und Tieftemperatur-Prüfkammern

{{{sourceTextContent.description}}}

Bei der Zuverlässigkeitsprüfung von Produkten wie elektronischen Bauteilen und Automobilteilen ist die Genauigkeit der Temperatur- und Feuchtigkeitskontrolle von Hoch- und Tieftemperaturprüfkammern entscheidend für die Gültigkeit der Prüfdaten. Bei acht konventionellen Hoch- und Tieftemperaturprüfkammern eines externen Prüflabors kam es in der Vergangenheit zu ungenauen Testergebnissen - mit einer Abweichung von über 3 % bei den Wetterbeständigkeitstestergebnissen desselben Produkts - aufgrund der unzureichenden Genauigkeit der ursprünglichen Überwachungsgeräte in einem breiten Temperaturbereich und einer erheblichen Drift während des Langzeitbetriebs, was zu wiederholten Zweifeln des Kunden führte. Nach der Einführung des integrierten Hochtemperatur-Feuchtetransmitters DB440 erreichte die Umweltüberwachungsfähigkeit der Prüfkammern einen qualitativen Sprung, wodurch die "Rückverfolgbarkeit und Wiederholbarkeit" der Prüfdaten solide unterstützt wurde.

1. Das Dilemma der "Datenverzerrung" bei Prüfkammern
In den Hoch- und Tieftemperaturprüfkammern dieses Labors müssen Temperaturzyklustests von -40℃ bis 150℃ und Feuchte-Wärme-Wechseltests mit 20 % bis 95 % relativer Luftfeuchtigkeit durchgeführt werden, um die Leistungsstabilität von Produkten in extremen Umgebungen zu überprüfen. Die herkömmliche Überwachungslösung hatte jedoch drei große Mängel:

- Die Genauigkeit "versagte" in einem breiten Temperaturbereich: Im Tieftemperaturbereich von -40℃ erreichte die Abweichung der Temperaturmessung ±2,5℃, was zu einer unzureichenden tatsächlichen Gefriertemperatur der Produkte im "Tieftemperatur-Lagertest" führte; im Hochtemperaturbereich über 120℃ überstieg die Abweichung der Feuchtigkeitsmessung ±6% RH, was zu einer Fehleinschätzung des "kritischen Kondensationspunkts" im Feuchte-Wärme-Wechseltest führte.

- Drift "außer Kontrolle" bei Langzeitbetrieb: Nach 72 Stunden Dauerbetrieb erreichte die Nullpunktabweichung der Luftfeuchtigkeit 4 % RH, so dass jeden Tag eine manuelle Kalibrierung erforderlich war. Bei jeder Kalibrierung wurde der Test für 2 Stunden unterbrochen, was die Testeffizienz erheblich beeinträchtigte.

- Unzureichende Anpassungsfähigkeit an die Umgebung: Kondenswasser und flüchtige Substanzen (z. B. kleine Moleküle, die von Kunststoffteilen freigesetzt werden) in der Prüfkammer verursachten Korrosion an den Sensoren. Die Sensoren mussten im Durchschnitt alle 6 Monate ausgetauscht werden, was jährliche Wartungskosten von über 2.000 Dollar verursachte.

2. Strukturelles Design: Anpassung an die "raue Betriebsumgebung" von Prüfkammern
Die häufigen plötzlichen Temperaturwechsel (z. B. -40℃→150℃ innerhalb von 30 Minuten), die Anhaftung von Kondenswasser und die Spuren korrosiver Gase in Hoch- und Tieftemperaturprüfkammern stellen strenge Anforderungen an das Material und die Installation der Transmitter. Das Design des DB440 ist speziell auf diese Herausforderungen ausgerichtet:

- Sonde aus 316L + Sondenstab aus 304: Die Sonde besteht aus 316L-Edelstahl mit höherer Korrosionsbeständigkeit, die der Erosion durch kondensiertes Wasser und flüchtige Substanzen in der Prüfkammer widerstehen kann. Seine Lebensdauer ist im Vergleich zum herkömmlichen 304-Material auf 3 Jahre verlängert; die Standardlänge des Sondenstabs beträgt 400 mm, der direkt in den Kernbereich des Luftkanals der Prüfkammer eingeführt werden kann, wodurch Abweichungen durch die "Randtemperaturmessung" vermieden werden (Reduzierung der Fehler um 0,3℃ im Vergleich zur Wandmontage).

- Flexible Installation und druckfestes Design: Unterstützt mehrere Einsteck-Installationsmethoden wie Rohrgewinde, Flansch und Klemme, die fest an der Innenwand der Prüfkammer befestigt werden können. Mit einer maximalen Druckbeständigkeit von 6 bar (optional) kann er Druckstößen standhalten, die durch Luftstromschwankungen und plötzliche Temperaturänderungen in der Kammer verursacht werden.

- Schutzart IP54 + Dichtungsverfahren: Das gegossene Aluminiumgehäuse wird einer speziellen Versiegelung unterzogen, die der Kondensation widerstehen kann, die durch den Wechsel von Kälte und Wärme beim Öffnen der Prüfkammertür verursacht wird, wodurch Feuchtigkeitsschäden und Kurzschlüsse der internen Schaltkreise verhindert werden und ein stabiler Betrieb innerhalb des Betriebstemperaturbereichs des Senders von -40~70℃ gewährleistet wird.

3. Funktionelle Merkmale: Unterstützung der "vollständigen Prozessdatenkette" der Prüfung
Die Prüfung durch Dritte stellt hohe Anforderungen an die "Echtzeitleistung und Rückverfolgbarkeit" von Daten, und das Funktionsdesign des DB440 erfüllt diese Anforderungen perfekt:

- Multi-Parameter-Ausgang und Verknüpfungssteuerung: Unterstützt die analoge 4-20mA-Signalausgabe von Parametern wie Temperatur, Luftfeuchtigkeit und Taupunkt, die direkt an das SPS-System der Prüfkammer angeschlossen werden kann. Wenn Temperatur und Luftfeuchtigkeit um ±0,5℃/±2% RH von den eingestellten Werten abweichen, werden innerhalb von 30 Sekunden Anpassungsbefehle ausgelöst, was die Reaktionsgeschwindigkeit im Vergleich zu herkömmlichen Geräten um 50% erhöht.

- Digitale Kommunikation und Datenarchivierung: Ausgestattet mit einer RS485-Schnittstelle (Modbus-RTU-Protokoll) kann das Gerät an das LIMS-System des Labors angeschlossen werden, um Temperatur- und Feuchtigkeitsdaten automatisch alle 5 Sekunden aufzuzeichnen und Kurven zu erstellen, die die Anforderungen der ISO 17025-Norm für die Speicherung von Prüfdaten für mehr als 5 Jahre erfüllen.

- Vor-Ort-Kalibrierung und geringer Wartungsaufwand: Unterstützt die Vor-Ort-Kalibrierungsfunktion, die eine genaue Kalibrierung ohne Demontage ermöglicht. In Kombination mit der Eigenschaft der Langzeitstabilität der Luftfeuchtigkeit < 0,5 % RH wird der Kalibrierungszyklus von 1 Tag auf 3 Monate verlängert, was die jährliche Arbeitszeit für die Wartung um 120 Stunden reduziert.

Anwendungseffekte: Vom "Kundenzweifel" zum "Industrie-Benchmark"
Nach dem Einsatz des DB440 hat sich der Betriebszustand der Hoch- und Tieftemperaturprüfkammern in diesem Labor erheblich verbessert:

- Verbesserte Konsistenz der Testdaten: Die Abweichung der Qualifizierungsrate von Hoch- und Tieftemperatur-Zyklustests für dieselbe Charge elektronischer Komponenten sank von 3,2 % auf 0,7 % und bestand damit die Überprüfung der "Datenwiederholbarkeit" im Rahmen der CNAS-Bewertung.

- Optimierte Wartungskosten und Effizienz: Der Sensoraustauschzyklus wurde von 6 Monaten auf 3 Jahre verlängert, wodurch die jährlichen Wartungskosten um 80 % gesenkt werden konnten; die effektive Betriebszeit der Prüfkammer wurde um 15 % erhöht, wodurch 2 zusätzliche Prüfgruppen pro Tag durchgeführt werden konnten.

- Erweiterte Prüfmöglichkeiten: Auf der Grundlage seiner Hochtemperaturmesskapazität von 200℃ wurde das 160℃-Automobilkabelbaum-Alterungsprüfungsprojekt erfolgreich durchgeführt, wodurch der Geschäftsumfang im Vergleich zu früher um 20% erweitert wurde.

Bei Hoch- und Tieftemperaturprüfungen kann eine Abweichung von 0,1℃ zu einer 100%igen Fehleinschätzung führen". Mit einem weiten Messbereich von -40~200℃, einer hohen Genauigkeit von ±0,2℃/±2% r.F. und der Witterungsbeständigkeit von 316L-Material ist der DB440 zum "Umwelt-Benchmark" für konventionelle Hoch- und Tieftemperaturprüfkammern geworden. Obwohl er in einer Ecke der Prüfkammer versteckt ist, nutzt er jeden Satz genauer Daten, um die stärkste Fußnote für die "Fairness, Unparteilichkeit und wissenschaftliche Strenge" der Produktzuverlässigkeitsprüfung zu schreiben.
