Doppelunterbrecher (Doppeltrennschalter)

{{{sourceTextContent.subTitle}}}

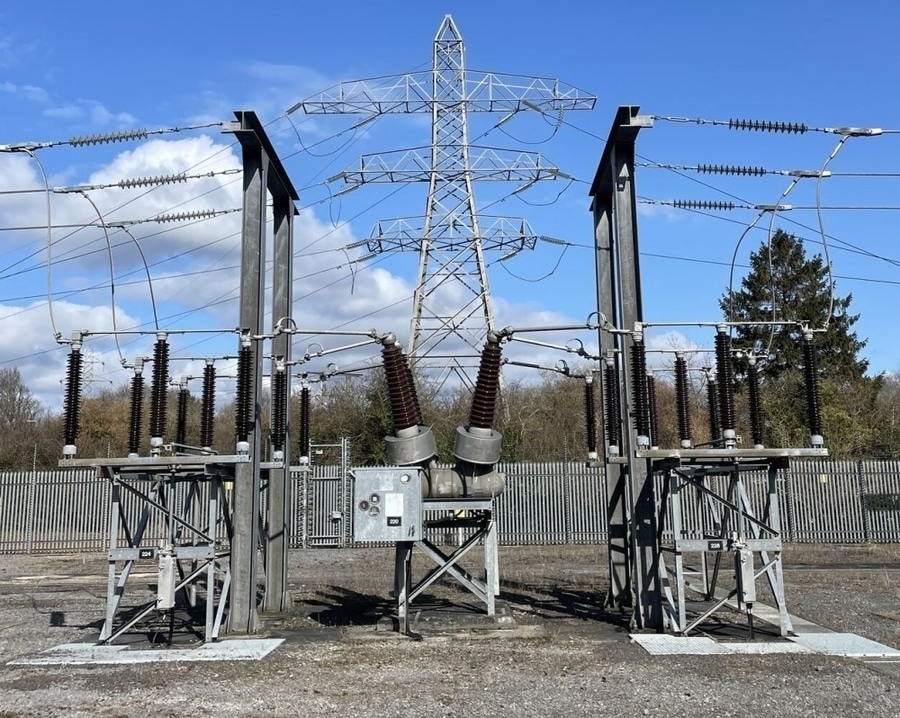

Doppelunterbrecher

{{{sourceTextContent.description}}}

Ein Doppelschneiderschalter (Doppelschneide-Trennschalter) ist ein Hochspannungsschaltgerät, das in Übertragungs- und Verteilerstationen eingesetzt wird, um elektrische Anlagen zu trennen, nachdem der zugehörige Leistungsschalter den Strom unterbrochen hat. Beim Öffnen entstehen zwei sichtbare Luftspalten, wodurch eine höhere Isolationsleistung als bei einem Mittelschnitt-Trennschalter erzielt wird.

Funktionsprinzip
Ein Doppelunterbrecher verfügt über eine bewegliche Kontaktbaugruppe, die sich von zwei feststehenden Kontakten trennt und so zwei Unterbrechungen (Luftspalten) im Strompfad erzeugt.
·Geschlossene Stellung: Der bewegliche Kontakt überbrückt die beiden feststehenden Kontakte und lässt den Strom fließen.
·Geöffnete Stellung: Der bewegliche Kontakt dreht sich oder bewegt sich weg, wodurch zwei sichtbare Trennspalten entstehen, eine auf jeder Seite.

Wie alle Trennschalter ist er so ausgelegt, dass er nur betätigt werden darf, wenn kein Laststrom fließt.

Normale Betriebsabfolge
1. Den Leistungsschalter öffnen.
2. Sicherstellen, dass der Stromkreis spannungsfrei ist.
3. Den Doppelschneid-Trennschalter öffnen.
4. Den Erdungsschalter schließen (falls Wartungsarbeiten erforderlich sind).

Hauptkomponenten
·Festkontakte
·Bewegliche Kontaktzunge oder -brücke
·Stützisolatoren
·Betätigungsmechanismus (manuell oder motorbetrieben)
·Grundrahmen
·Mechanisches Gestänge
·Stellungsanzeige
·Hilfsschalter
·Anschlussklemmen

Merkmale
·Zwei sichtbare Trennspalte verbessern die elektrische Isolierung.
·Höhere dielektrische Festigkeit als bei einer einpoligen Ausführung.
·Geeignet für Hoch- und Höchstspannungssysteme.
·Robuste mechanische Konstruktion.
·Hohe Betriebssicherheit.
·Kann lokal oder ferngesteuert betrieben werden.

Typische Nennspannungen
·72,5 kV Unterverteilerstationen
·110 kV Übertragungsstationen
·132 kV Versorgungsnetze
·145 kV Hochspannungsstationen
·220 kV Übertragungsnetze
·330 kV Höchstspannungsnetze
·400 kV Höchstspannungs-Umspannwerke
·500–765 kV Großstromübertragung

Vorteile
·Zwei Luftspalte sorgen für bessere Isolierung und höhere Sicherheit.
·Bessere elektrische Leistung bei höheren Spannungen.
·Geringere elektrische Belastung an jedem Luftspalt.
·Zuverlässige und langlebige Konstruktion.
·Lange Lebensdauer bei relativ geringem Wartungsaufwand.

Einschränkungen
·Kann keinen Laststrom unterbrechen.
·Kann keinen Fehlerstrom unterbrechen.
·Erfordert einen Leistungsschalter, um den Stromkreis vor dem Betrieb spannungsfrei zu schalten.
·Im Allgemeinen komplexer und größer als ein Trennschalter mit mittlerer Unterbrechung.

Anwendungen
Doppelunterbrechungs-Trennschalter werden üblicherweise eingesetzt für:
·Hoch- und Höchstspannungs-Umspannwerke
·Trennung von Übertragungsleitungen
·Trennung von Leistungstransformatoren
·Trennung von Leistungsschaltern
·Schalten und Abschnittsbildung von Sammelschienen
·Schaltanlagen
·Stromerzeugungsanlagen

Ein Zweischalter wird in luftisolierten Hoch- und Höchstspannungs-Umspannwerken (AIS) bevorzugt, da seine beiden Trennspalten eine verbesserte dielektrische Leistung, erhöhte Betriebssicherheit und größere Zuverlässigkeit bei der Trennung von Übertragungsanlagen während Wartungsarbeiten bieten.
