Auf einem Sockel montierter Transformator für unterirdische Stromverteilungssysteme

{{{sourceTextContent.subTitle}}}

Freistehender Transformator

{{{sourceTextContent.description}}}

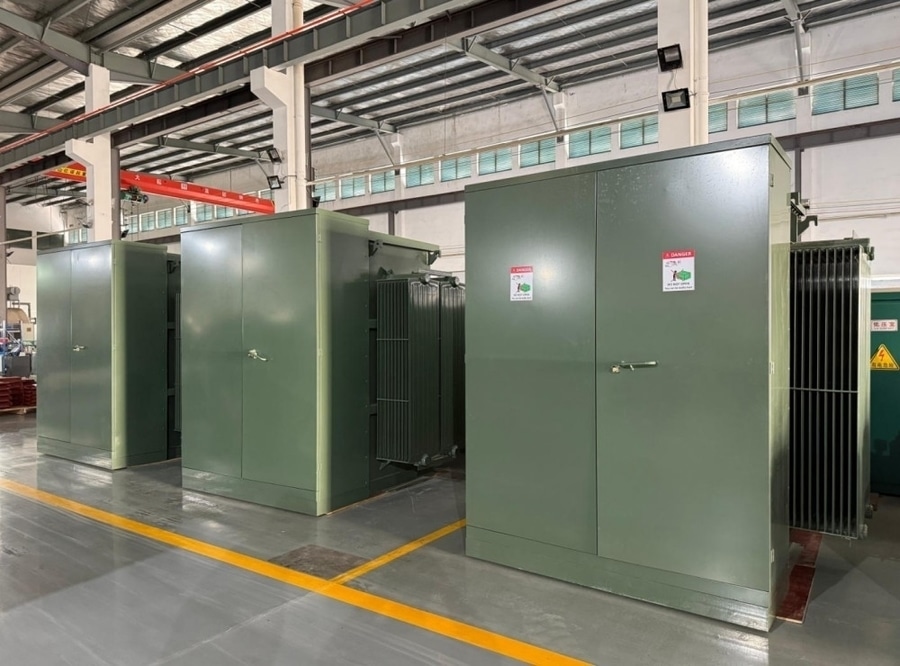

Ein Pad-Mount-Transformator ist ein bodengestellter, gekapselter Verteiltransformator, der auf einem Betonsockel installiert wird. Er ist für unterirdische Stromverteilungssysteme ausgelegt und bietet eine sichere, manipulationssichere Methode zur Spannungsabsenkung von Mittelspannung auf Niederspannung für Privat-, Gewerbe- und Industriekunden.

Typische Spezifikationen
·Primärspannung: 5 kV–35 kV (üblicherweise 11 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV)
·Sekundärspannung: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V
·Nennleistung: 75–5.000 kVA
·Frequenz: 50 Hz oder 60 Hz
·Anzahl der Phasen: Einphasig oder dreiphasig
·Kühlungsart: ONAN (Öl-Naturluft-Naturluft)
·Isolierung: Mineralöl, natürlicher Ester oder synthetischer Ester
·Aufstellung: Im Freien, bodengestützt auf einem Betonfundament
·Gehäuse: Manipulationssicherer, abschließbarer Stahlschrank

Hauptkomponenten
·Transformatorkern
·Hochspannungswicklung
·Niederspannungswicklung
·Versiegelter Stahltank
·Isolierflüssigkeit
·Kühlkörper oder Kühlrippen
·Hochspannungsraum
·Niederspannungsraum
·Lasttrennschalter (optional)
·Bajonett- und strombegrenzende Sicherungen
·Überspannungsableiter
·Überdruckvorrichtung
·Erdungsklemmen
·Typenschild

Übliche Nennleistungen
Typische Nennleistungen sind:
·75 kVA
·100 kVA
·150 kVA
·225 kVA
·300 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA
·5000 kVA

Gängige Spannungsverhältnisse
·11 kV / 400 V
·13,8 kV / 480Y/277 V
·22 kV / 415 V
·24,9 kV / 208Y/120 V
·33 kV / 415 V

Anwendungsbereiche
·Wohngebiete mit unterirdischen Versorgungsleitungen
·Gewerbegebäude
·Einkaufszentren
·Bürokomplexe
·Schulen und Krankenhäuser
·Industrieanlagen
·Rechenzentren
·Anlagen für erneuerbare Energien

Vorteile
·Kompakte, platzsparende Installation
·Sicherer als freiliegende, an Masten montierte Anlagen dank geschlossener, manipulationssicherer Bauweise
·Geeignet für unterirdische Kabelsysteme
·Geringere visuelle Beeinträchtigung in städtischen und Wohngebieten
·Geringere Witterungseinwirkung im Vergleich zu offenen Anlagen
·Erhältlich in Konfigurationen mit Ring- und Radialversorgung

Schutzvorrichtungen
·Bajonett-Sicherungen
·Strombegrenzende Sicherungen
·Lasttrennschalter (optional)
·Überspannungsableiter
·Überdruckentlastungsvorrichtung
·Ölstandsanzeige (sofern zutreffend)
·Temperaturüberwachung (optional)

Routinemäßige Werksprüfungen
Zu den typischen Prüfungen gehören:
·Messung des Wicklungswiderstands
·Überprüfung des Spannungsverhältnisses
·Prüfung des Isolationswiderstands
·Leerlaufverluste und Erregerstrom
·Messung der Lastverluste und der Impedanz
·Prüfung der Wechselspannungsfestigkeit
·Prüfung auf induzierte Überspannung
·Dichtheitsprüfung
·Prüfung der Durchschlagfestigkeit der Isolierflüssigkeit

Anwendbare Normen
·IEC 60076 – Leistungstransformatoren
·IEEE C57.12.34 – Anforderungen an bodengestützte Verteiltransformatoren in Kompartimentbauweise
·IEEE C57.12.90 – Prüfvorschrift für ölgefüllte Transformatoren
·IEC 60296 – Mineralölisolierungen

Typische Konfigurationen
·Radiale Einspeisung: Eine eingehende Mittelspannungsleitung versorgt den Transformator.
·Ringförmige Einspeisung: Zwei eingehende Leitungen ermöglichen es, den Transformator aus einer alternativen Quelle weiter mit Strom zu versorgen, falls eine Leitung abgeschaltet wird.

Freistehende Transformatoren finden in modernen unterirdischen Verteilungsnetzen breite Anwendung, da sie Sicherheit, Zuverlässigkeit und Wartungsfreundlichkeit vereinen. Durch ihre geschlossene Bauweise und die flexiblen Spannungs- und Leistungsoptionen eignen sie sich hervorragend für Wohnsiedlungen, Gewerbegebiete und Industrieanlagen.
