23-kV-Verteilungstransformator für eine Vielzahl von Verteilungsanwendungen

{{{sourceTextContent.subTitle}}}

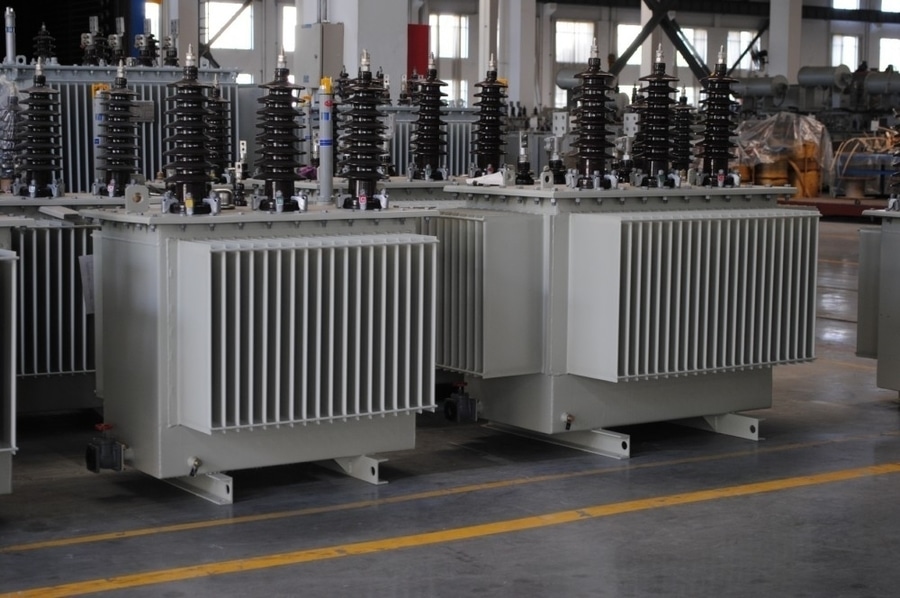

23-kV-Verteilungstransformator

{{{sourceTextContent.description}}}

Ein 23-kV-Verteiltransformator ist ein Mittelspannungstransformator, der dazu dient, die Spannung einer 23-kV-Verteilungsleitung (oder 22,9 kV/24,9 kV) auf Niederspannungspegel für Privat-, Gewerbe- und Industriekunden herunterzutransformieren. Er wird häufig von Energieversorgungsunternehmen in Nordamerika, Asien und anderen Regionen mit Verteilungsnetzen der 23-kV-Klasse eingesetzt.

Typische Spezifikationen
·Höchste Netzspannung: 24 kV (Isolationsklasse 24,94 kV)
·Primärspannung: 23 kV, 22,9 kV oder 24,9 kV
·Sekundärspannung: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V, 240/120 V
·Nennleistung: 25–3000 kVA
·Frequenz: 50 Hz oder 60 Hz
·Anzahl der Phasen: Einphasig oder dreiphasig
·Kühlungsart: ONAN (Oil Natural Air Natural)
·Isolierung: Mineralöl oder natürliche/synthetische Esterflüssigkeit
·Vektorgruppe: Dyn11, Dyn5, Yyn0 oder wie angegeben
·Stufenschalter: Stufenschalter außerhalb des Stromkreises (typischerweise ±2 × 2,5 % oder ±5 %)

Übliche Nennleistungen
Zu den Standardleistungen gehören:
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·315 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA

Hauptkomponenten
·Laminierter Magnetkern
·Hochspannungswicklung (23-kV-Klasse)
·Niederspannungswicklung
·Stahltransformatorbehälter
·Isolieröl oder Esterflüssigkeit
·Kühlrippen oder Kühlkörper
·Hochspannungsdurchführungen
·Niederspannungsdurchführungen
·Außerkreisschalter
·Überdruckvorrichtung
·Ölstandsanzeige (sofern zutreffend)
·Erdungsklemmen
·Hebeschlaufen und Sockelschienen

Gängige Spannungsverhältnisse
·23 kV / 400 V
·23 kV / 415 V
·23 kV / 480Y/277 V
·23 kV / 208Y/120 V
·22,9 kV / 380Y/220 V
·24,9 kV / 480Y/277 V

Anwendungsbereiche
·Verteilungsnetze in städtischen und ländlichen Gebieten
·Wohnsiedlungen
·Gewerbegebäude
·Industrieanlagen
·Rechenzentren
·Projekte im Bereich erneuerbare Energien
·Verteilerstationen von Energieversorgern

Leistung
·Typischer Wirkungsgrad: 98,8–99,6 %
·Kühlklasse: ONAN (Standard), bei größeren Geräten ist eine Zwangskühlung verfügbar
·Erwartete Lebensdauer: 25–40 Jahre bei ordnungsgemäßem Betrieb und Wartung

Schutzfunktionen
·Hochspannungssicherungen
·Überspannungsableiter
·Druckentlastungsvorrichtung
·Temperaturüberwachung
·Überstrom- und Erdschlussschutz
·Buchholz-Relais (typischerweise bei größeren Transformatoren mit Konservator)

Routinemäßige Werksprüfungen
Zu den typischen Prüfungen gehören:
·Messung des Wicklungswiderstands
·Überprüfung des Spannungsverhältnisses und der Vektorgruppe
·Isolationswiderstand
·Leerlaufverluste und Erregerstrom
·Lastverluste und Impedanzspannung
·Wechselstrom-Haltbarkeitsprüfung
·Prüfung der Haltefestigkeit gegen induzierte Spannung
·Leckageprüfung
·Prüfung der dielektrischen Festigkeit des Öls (ölgefüllte Geräte)

Anwendbare Normen
·IEC 60076 – Leistungstransformatoren
·IEC 60076-11 – Trockentransformatoren
·IEEE C57.12-Reihe – Verteiltransformatoren
·IEC 60296 – Mineralölisolierungen

Ein 23-kV-Verteiltransformator ist ein zuverlässiger Mittelspannungstransformator, der dazu dient, Verteilspannungen der 23-kV-Klasse in Verbraucherspannungen für Kunden umzuwandeln. Diese Transformatoren sind in mastmontierten, bodenmontierten, ölgefüllten und trockengefüllten Ausführungen erhältlich und decken in der Regel einen Leistungsbereich von 25 kVA bis 3000 kVA ab. Sie bieten einen hohen Wirkungsgrad und einen zuverlässigen Betrieb in einer Vielzahl von Verteilungsanwendungen.
