66-kV-Leistungstransformator mit Spannungsregelung für Stromübertragungs- und -verteilungsnetze

{{{sourceTextContent.subTitle}}}

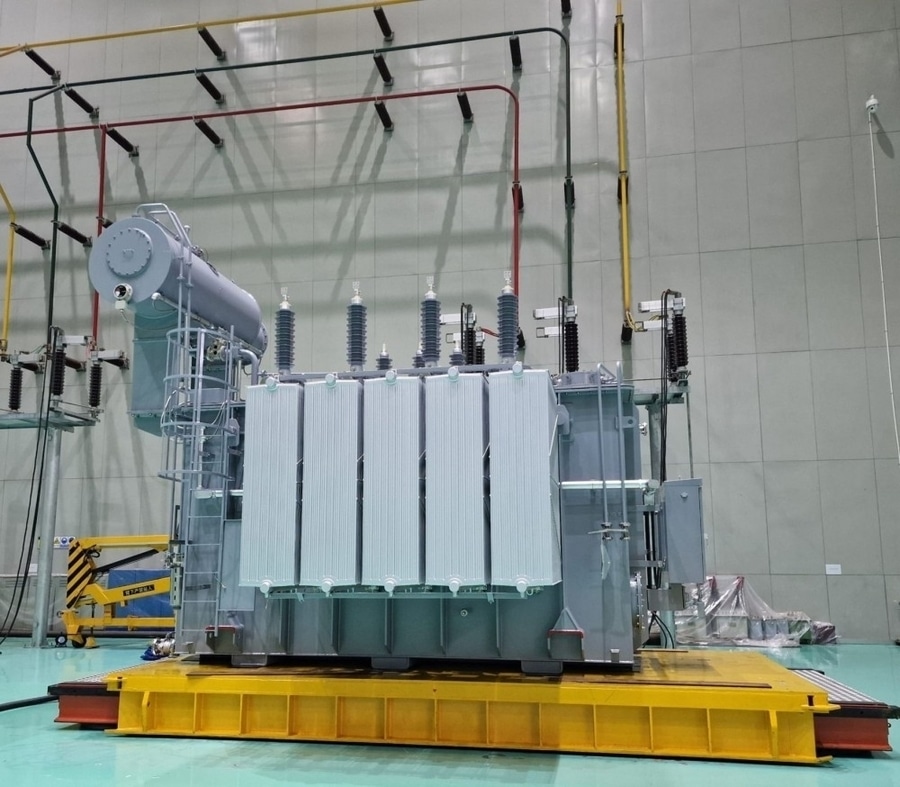

66-kV-Leistungstransformator

{{{sourceTextContent.description}}}

Ein 66-kV-Leistungstransformator ist ein Hochspannungstransformator, der in Stromübertragungs- und -verteilungsnetzen zum Einsatz kommt. Er verbindet in der Regel ein 66-kV-Netz mit Verteilungsnetzen niedrigerer Spannung oder industriellen Verbrauchern.

Typische Spezifikationen
·Hochspannungsseite: 66 kV
·Niederspannungsseite: üblicherweise 33 kV, 22 kV, 11 kV oder 6,6 kV
·Nennleistung: In der Regel von 5 MVA bis 100 MVA oder höher
·Frequenz: 50 Hz oder 60 Hz
·Kühlung: ONAN, ONAF, OFAF oder OFWF
·Isolierung: Ölgefüllt oder trocken (bei dieser Spannung weniger verbreitet)

Typische Anwendungsbereiche
·Versorgungsumspannwerke
·Industrielle Stromverteilung
·Netzanschlüsse für erneuerbare Energien
·Regionale Übertragungsnetze

Beispiel für die Nennleistung eines Transformators
·Nennleistung: 25 MVA
·Hochspannung: 66 kV
·Niederspannung: 11 kV
·Frequenz: 50 Hz
·Kühlung: ONAN/ONAF
·Vektorgruppe: Dyn11
·Impedanz: 10–12 %

Hauptkomponenten
·Magnetkern
·Hoch- und Niederspannungswicklungen
·Transformatorbehälter
·Isolieröl
·Konservator
·Kühlkörper und Lüfter
·Durchführungen
·Laststufenschalter (OLTC)
·Schutzvorrichtungen (Buchholz-Relais, Überdruckvorrichtung, Temperaturanzeiger)
