Computerradiographie ideal für Röntgenanwendungen mit Blitzlicht

{{{sourceTextContent.subTitle}}}

Fisica entschied sich für den ScanX Discover HC und HR Computertomographen zur Aufnahme von Röntgenbildern aufgrund seiner zahlreichen Vorteile, wie z. B. hoher Kontrast und vielseitige PMT-Einstellungsmöglichkeiten.

{{{sourceTextContent.description}}}

Fisica ist ein weltweit führender Hersteller von Blitzlicht-Röntgensystemen für eine Vielzahl von Anwendungen in Industrie und Forschung. Blitzlicht-Röntgensysteme werden eingesetzt, wenn es notwendig ist, sich schnell bewegende, visuell verdeckte Objekte zu untersuchen oder die Auswirkungen eines Ereignisses oder Aufpralls zu beobachten, der für das menschliche Auge zu schnell ist.

Die Flash-Röntgensysteme von Fisica erzeugen einen einzigen, extrem kurzen und leistungsstarken Röntgenpuls, mit dem die Bewegung eines sich schnell bewegenden Objekts effektiv gestoppt werden kann, so dass dessen innere Struktur abgebildet und analysiert werden kann. Es sind Röntgenpulse mit Spannungen von 150kV, 300kV, 450kV und 1,2MV erhältlich, mit Pulsbreiten von 20ns bis 70ns, die die Flexibilität bieten für
eine Vielzahl von Anwendungen für kommerzielle und staatliche Einrichtungen.

Zu den bisherigen Anwendungen gehören die Prüfung von sich drehenden Hubschrauberblättern, Munition im Flug, Aufprallereignisse wie Autounfälle und kugelsichere Westen und sogar die Bewertung von Space-Shuttle-Kacheln, die von Hochgeschwindigkeitsobjekten getroffen wurden.

Fisica verwendet in der Regel die Computerradiographie (CR) zur Aufnahme von Bildern, da sie zahlreiche Vorteile gegenüber Film und DR bietet. Insbesondere ist die Zeit für die Aufnahme eines Bildes viel kürzer als bei der Verwendung von Film, und es werden keine Dunkelkammer oder Chemikalien benötigt. Das bedeutet, dass die Aufnahmen direkt vor Ort gemacht werden können und die Ergebnisse fast sofort zur Verfügung stehen. Darüber hinaus lassen sich digitale Bilder leicht bearbeiten, um Details zu verbessern und genaue Messungen von Objekten im Bild vorzunehmen. Im Gegensatz zu Filmen sind CR-Platten auch für Mehrfachbelichtungen geeignet.

CR hat bei typischen Blitzlichtanwendungen Vorteile gegenüber DR, da das Bildaufnahmemedium oft durch Stöße oder hochgeschwindigkeitsfähige Trümmer gefährdet ist, möglicherweise gebogen und geformt werden muss, um den spezifischen Anforderungen gerecht zu werden, und aufgrund der kurzen Röntgenpulse immer eine sehr hohe Empfindlichkeit aufweisen muss. Die in CR verwendeten Imaging Plates (IPs) sind im Vergleich zu DDAs extrem preiswert, robuster und in einer Vielzahl von Größen, Empfindlichkeiten und Auflösungen erhältlich.

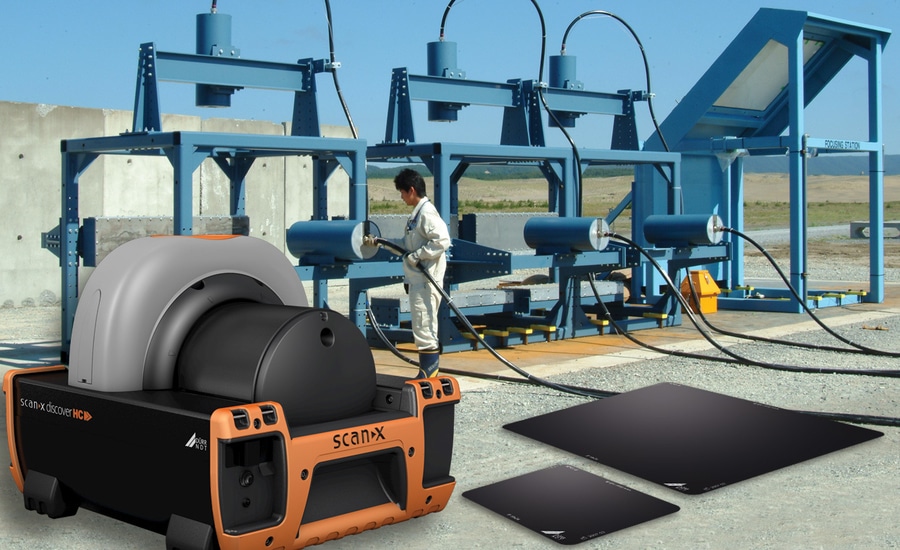

Fisica verwendet sowohl den DÜRR NDT ScanX Discover HC als auch den HR CR-Scanner, um Röntgenbilder digital zu erfassen und sie anschließend zur Auswertung digital auf einem Monitor anzuzeigen.

Der ScanX HC eignet sich ideal für diese Anwendung, da er Bilder mit hohem Kontrast liefert und dem Benutzer die Möglichkeit bietet, die internen Funktionen des Scanners direkt zu steuern. So kann beispielsweise die Photo Multiplier Tube (PMT) im Inneren des Scanners explizit gesteuert werden, um die maximale Verstärkung des auf der Speicherfolie aufgenommenen Bildes zu erreichen. Flash-Röntgenpulsers erzeugen im Allgemeinen niedrigere Röntgendosen als Standard-ZfP-Anwendungen, was wiederum eine relativ geringe Belichtung der Speicherfolie bedeutet. Die Möglichkeit, den PMT zu variieren, um dieses schwache Signal zu verstärken, ist der Schlüssel zur Aufnahme von Bildern guter Qualität. Dies ist nur mit dem hervorragenden Signal-Rausch-Verhältnis des ScanX HC PMT möglich.

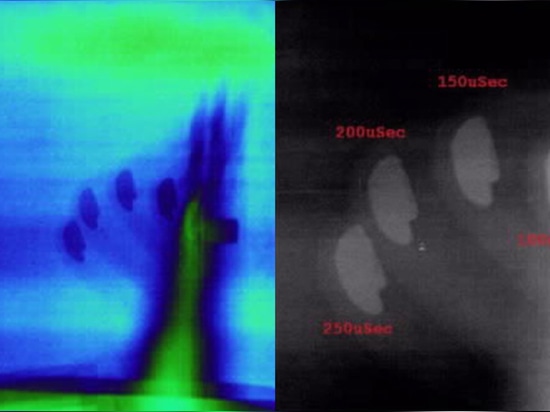

Einige Blitzlichtanwendungen beinhalten sehr schnell bewegte Objekte und/oder längere Objekte. Um diese effektiv abzubilden, werden oft lange Speicherfolien verwendet, um die Objekte im Flug besser abzubilden. Der ScanX HC kann Speicherfolien mit einer Breite von bis zu 35 cm (14") scannen, und Speicherfolien mit einer Länge von bis zu 150 cm (60") werden routinemäßig mit dem ScanX HC gescannt. Unter extremen Umständen wurden auch Platten mit einer Länge von über 250 cm (100") erfolgreich gescannt.

Neben dem ScanX CR-System bietet DÜRR NDT eine Vielzahl von CR-, DR- und Softwareprodukten für die NDT-Industrie an. DÜRR NDT ist stolz auf die Partnerschaft mit Fisica und die Bereitstellung von Lösungen, die den einzigartigen Anforderungen von Flash-Röntgenanwendungen gerecht werden.
