Lösungen zur Messung der Durchflussgeschwindigkeit von Kühlmitteln für AI-Server-Flüssigkeitskühlsysteme

{{{sourceTextContent.subTitle}}}

Da der Stromverbrauch von KI-Servern und Hochleistungscomputern immer weiter steigt, hat sich die Flüssigkeitskühlung zu einer wichtigen thermischen Lösung für Geräte mit hoher Wärmedichte entwickelt. Die Stabilität eines Flüssigkeitskühlsystems hängt nicht nur von der Temperatur des Kühlmittels

{{{sourceTextContent.description}}}

Da der Stromverbrauch von KI-Servern und Hochleistungsrechnern immer weiter steigt, ist die Flüssigkeitskühlung zu einer wichtigen thermischen Lösung für Geräte mit hoher Wärmedichte geworden. Die Stabilität eines Flüssigkeitskühlsystems hängt nicht nur von der Kühlmitteltemperatur ab, sondern auch davon, ob das Kühlmittel reibungslos und gleichmäßig im Kreislauf zirkulieren kann.
Daher werden während des Systembetriebs die Strömungsgeschwindigkeit des Kühlmittels und die Zirkulationsleistung zu kritischen Indikatoren für die Bestimmung der normalen Betriebsbedingungen. Für AI-Server-Flüssigkeitskühlungsanwendungen bietet eyc-tech Strömungsgeschwindigkeitstransmitter an, die für Flüssigkeitskühlungssysteme geeignet sind und Anwendern helfen, klare, umsetzbare und langfristige Messarchitekturen zu erstellen.

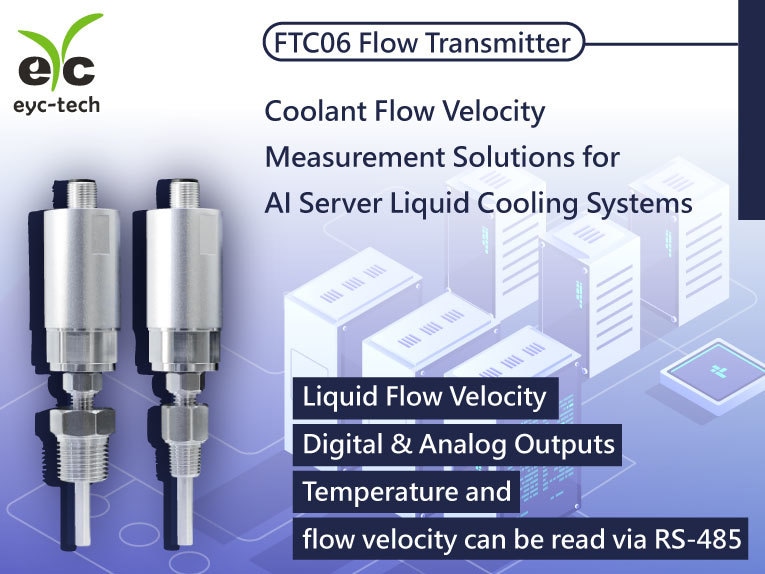

FTC06 Durchfluss-Transmitter
Ein Produkt zur Messung der Fließgeschwindigkeit, das für Industrie- und Geräteanwendungen entwickelt wurde und zur Messung der Fließgeschwindigkeit von Kühlmitteln in Flüssigkeitskühlsystemen geeignet ist. Er kann an wichtigen Rohrleitungsabschnitten innerhalb des Flüssigkeitskühlkreislaufs als wichtiger Messpunkt eingesetzt werden, um festzustellen, ob die Kühlmittelzirkulation stabil ist.

Mess- und Anwendungsmerkmale
● Geeignet für Flüssigkeitskühlsysteme und Flüssigkeitszirkulationsschleifen
Kann in Flüssigkeitskühlleitungen installiert werden, um die Strömungsgeschwindigkeit des Kühlmittels zu messen und den Zirkulationsstatus zu überwachen.
● Unterstützt digitale und analoge Ausgänge
Ermöglicht die flexible Integration in bestehende Überwachungs- oder Kontrollsysteme als Informationsquelle.

● RS-485 Parameterkonfiguration und Datenübertragung
Ermöglicht zentralisierte Verwaltung, Messkonfiguration und Systemintegration.

Rack-basierte Flüssigkeitskühlungsarchitektur - Messung und Bewertung der Kühlmittelflussbedingungen
In Architekturen mit Flüssigkeitskühlung oder direkter Flüssigkeitskühlung (DLC) sind Kühlkomponenten und Kühlmittelkreisläufe in der Regel in Servern oder Racks installiert. Ihr Zirkulationsstatus wirkt sich direkt auf die Kühleffizienz und die Stabilität des Gesamtsystems aus. Durch die Messung der Strömungsgeschwindigkeit kann der Zustand der Kühlmittelströmung innerhalb der Schleife in Echtzeit wiedergegeben werden, was eine frühzeitige Erkennung einer verringerten Strömungsgeschwindigkeit oder einer anormalen Zirkulation ermöglicht.

Empfohlene Messkonfiguration für Flüssigkeitskühlsysteme
FTC06 Durchfluss-Transmitter
Wird in Flüssigkeitskreisläufen auf Rack-Ebene oder in wichtigen Rohrleitungsabschnitten installiert, um die Fließgeschwindigkeit der Flüssigkeit zu messen. Temperatur- und Durchflussdaten können über RS-485 abgerufen werden und dienen als wichtige Referenz, um festzustellen, ob die Zirkulation des Flüssigkeitskühlsystems normal funktioniert, und um die Durchflussbedingungen des Kühlmittels im Kreislauf zu verstehen.

FUM06 Ultraschall-Durchflussmesser / FUM03 Klemm-Ultraschall-Durchflussmesser
Geeignet für Flüssigkeitskühlsysteme, bei denen das Schneiden von Rohren nicht möglich ist, oder für bestehende Rohrleitungen. Diese Geräte messen den Durchfluss in der Rohrleitung mit nicht-intrusiven Methoden als Mittel zur Überwachung des gesamten Kreislaufbetriebs. FUM06 ist für Rohrdurchmesser von DN50 bis DN300 geeignet. FUM03 eignet sich für kleinere Rohrdurchmesser von DN8 bis DN50. Sie können flexibel auf der Grundlage der tatsächlichen Rohrleitungsbedingungen ausgewählt werden, um die Kühlleistung und die Anforderungen an das Energiemanagement auszugleichen.

P063 Differenzdrucktransmitter
Kann vor und nach wichtigen Komponenten in Flüssigkeitsleitungen - wie Kühlplatten, Wärmetauschern oder Filterelementen - installiert werden, um Differenzdruckänderungen zu messen.
Durch die Beobachtung von Differenzdrucktrends können abnormale Systemwiderstände frühzeitig erkannt werden, wodurch Probleme wie Verstopfungen der Fließwege, Luftblasenansammlungen oder eine verringerte Kühlleistung aufgedeckt werden können. Dieser Messansatz bietet eine Echtzeit- und Frühwarnüberwachung für Flüssigkeitskühlsysteme und erleichtert die Beurteilung der allgemeinen Betriebsbedingungen.

Mehrere Ausgänge für flexible Integration von Flüssigkeitskühlsystemen
Das FTC06 unterstützt digitale, analoge und NPN-Ausgänge und lässt sich so flexibel in bestehende Überwachungs-, Steuerungs- oder Managementsysteme für Flüssigkeitskühlung integrieren. Es eignet sich gut für den langfristigen, hochbelasteten Betrieb von AI-Server-Racks.

Aufbau einer praktikablen Architektur zur Messung der Strömungsgeschwindigkeit in der Flüssigkeitskühlung
Basierend auf den Betriebsanforderungen von Flüssigkeitskühlsystemen bietet eyc-tech Messumformer, die nahtlos in bestehende Architekturen integriert werden können. Die kontinuierliche Überwachung der Strömungsgeschwindigkeit des Kühlmittels und des Kreislaufstatus unterstützt die effektive Analyse und das Management der Systembetriebsbedingungen.
